16 – Polski
Polski
10.1.2 – Kontrola regulacji za pomocą nadajnika radiowego
Za pomocą nadajnika wczytanego w Trybie1 można w dowolnym
momencie sprawdzić wartości ustawień każdego parametru, wykonując
w tym celu następujące czynności.
W celu wyświetlenia parametrów tabeli 5:
01. Naciskać równocześnie przyciski T1 i T2 nadajnika radiowego przez
przynajmniej 5s.
02. Zwolnić oba przyciski.
03. W ciągu trzech sekund, wykonać działanie opisane w Tabeli 5, w
zależności od modyfikowanego parametru.
04. Zwolnić przycisk, gdy lampka sygnalizująca zacznie migać;
05. Policzyć mignięcia i w zależności od ich liczby, sprawdzić w Tabeli 3
odpowiadającą im wartość.
Przykład: Jeżeli po równoczesnym naciśnięciu przez 5 s przycisków T1 i
T2 i następnie T1 lampa wykona trzy mignięcia, czas pauzy jest ustawiony
na 40 s.
W celu wyświetlenia parametrów tabeli 6:
01. Naciskać równocześnie przyciski T1 i T3 nadajnika radiowego przez
przynajmniej 5s.
02. Zwolnić oba przyciski.
03. W ciągu trzech sekund, wykonać działanie opisane w Tabeli 6, w
zależności od modyfikowanego parametru.
04. Zwolnić przycisk, gdy lampka sygnalizująca zacznie migać;
05. Policzyć mignięcia i w zależności od ich liczby, sprawdzić w Tabeli 4
odpowiadającą im wartość.
10.2 - URZĄDZENIA DODATKOWE
Oprócz urządzeń wchodzących w skład MAESTRO300, dostępne są tak-
że inne urządzenia dodatkowe, służące do rozbudowy systemu.
PR100: Akumulator awaryjny 24V; w przypadku braku zasilania sieciowe-
go, zapewnia wykonanie około dziesięciu pełnych cykli.
SOLEKIT:
system solarny 24 V; jest przydatny w sytuacjach, w których
nie jest dostępna energia elektryczna z sieci.
DS100: przełącznik cyfrowy, który umożliwia, po prawidłowym wpisaniu
tajnej kombinacji, zdalne sterowanie automatyką. W celu uzyskania infor-
macji na temat programowania, patrz punkt 10.4.6.

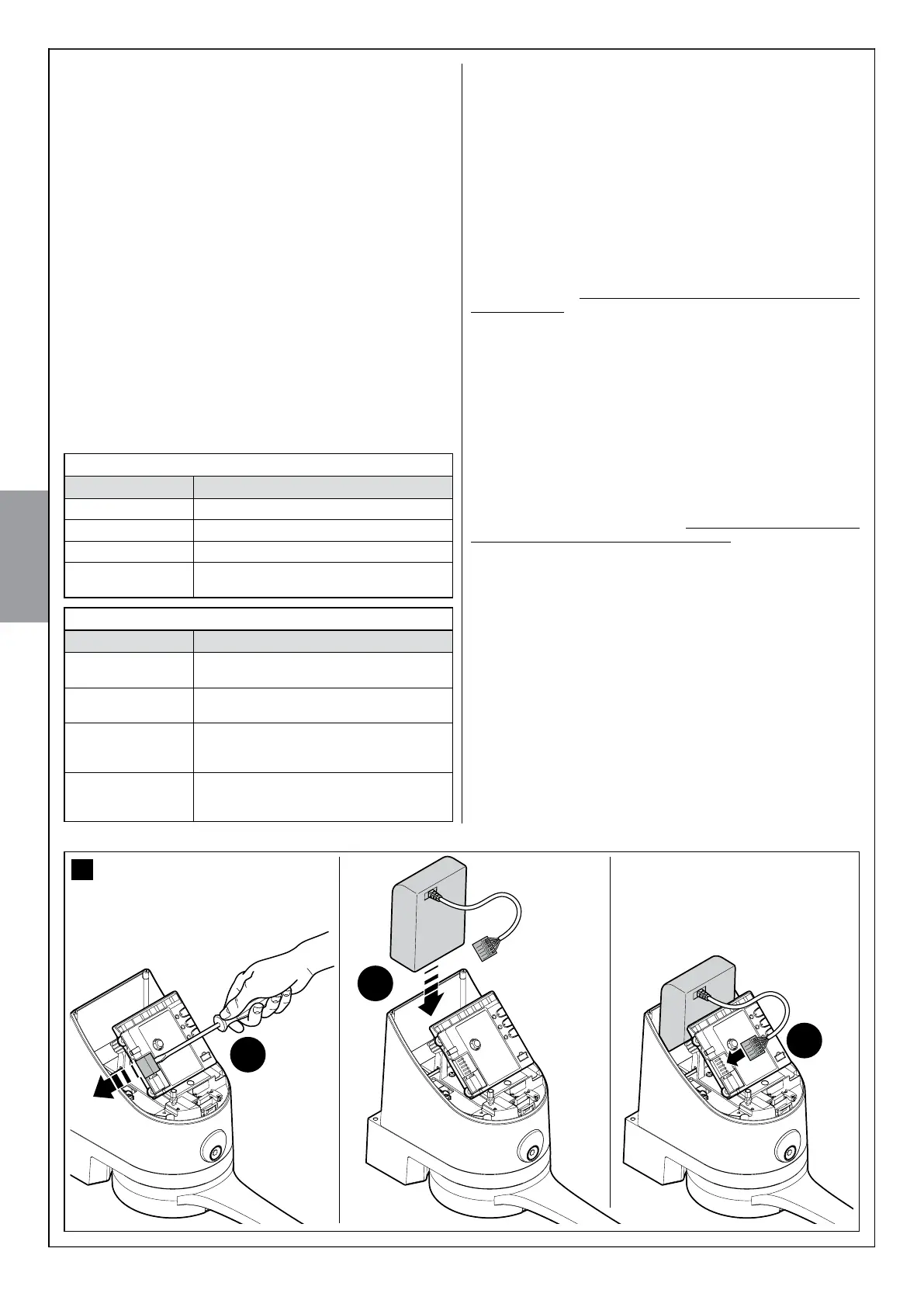

10.2.1 - Jak zainstalować akumulator awaryjny PR100 (rys. 22)
UWAGA! - Podłączenie elektryczne akumulatora do centrali należy
wykonać dopiero po zakończeniu wszystkich etapów montażu i
programowania, gdyż stanowi on awaryjny moduł zasilania.
Aby zainstalować i podłączyć akumulator awaryjny PR100 do centrali,
należy się zapoznać z rys. 22 i odnieść do instrukcji obsługi PR100.
Gdy automatyka jest zasilana z akumulatora awaryjnego, po upływie 60
s od zakończenia manewru, centrala automatycznie wyłącza wyjście
„ECSbus” (i wszystkie urządzenia do niego podłączone), wyjście Flash i
wszystkie diody led, z wyjątkiem diody ECSbus, która miga wolniej; jest to
funkcja „Standby”. Gdy centrala otrzyma polecenie, przywraca normalne
działanie (z niewielkim opóźnieniem). Celem tej funkcji jest zredukowanie
zużycia, co jest ważną kwestią przy zasilaniu z akumulatora.
10.2.2 – Instalacja systemu zasilania energią słoneczną SOLEKIT
(rys. 23)
UWAGA! - Gdy automatyka jest zasilana wyłącznie z systemu zasi-
lania energią słoneczną „SOLEKIT”, NIE MOŻE BYĆ RÓWNOCZE-
ŚNIE ZASILANA również z sieci elektrycznej.
W celu podłączenia systemu zasilania centrali energią słoneczną SOLE-
KIT, należy się zapoznać z rys. 23 i odnieść się do instrukcji SOLEKIT.
Gdy automatyka jest zasilana z akumulatora słonecznego, po upływie
60 s od zakończenia manewru, centrala automatycznie wyłącza wyjście
„ECSbus” (i wszystkie urządzenia do niego podłączone), wyjście Flash i
wszystkie diody led, z wyjątkiem diody ECSbus, która miga wolniej; jest to
funkcja „Standby”. Gdy centrala otrzyma polecenie, przywraca normalne
działanie (z niewielkim opóźnieniem). Celem tej funkcji jest zredukowanie
zużycia, co jest ważną kwestią przy zasilaniu z paneli fotowoltaicznych.
TABELA 5
Parametr Czynność
Czas przerwy Nacisnąć i przytrzymać wciśnięty przycisk T1
Skrzydło dla pieszych Nacisnąć i przytrzymać wciśnięty przycisk T2
Siła silników Nacisnąć i przytrzymać wciśnięty przycisk T3
Funkcja Krok po
Kroku (SbS)
Nacisnąć i przytrzymać wciśnięty przycisk T4
1
3
2
22
1 32
TABELA 6
Parametr Czynność
Konfiguracja wejścia
Open na centrali
Nacisnąć i przytrzymać wciśnięty przycisk T1
Konfiguracja wyjścia
Flash
Nacisnąć i przytrzymać wciśnięty przycisk T2
Rozładunek podczas
zamykania
Silnik 1 i Silnik 2
Nacisnąć i przytrzymać wciśnięty przycisk T3
Rozładunek podczas
otwierania
Silnik 1 i Silnik 2
Nacisnąć i przytrzymać wciśnięty przycisk T4
