ODBIÓR I PRZEKAZANIE DO EKSPLOATACJI
dzić, czy w tych przypadkach urządzenie przejdzie ze stanu aktyw-
nego w stan alarmowy i na odwrót, czy wywoła przewidzianą reakcję
centrali, przykład: podczas zamykania powoduje odwrócenie ruchu.
05. Dokonać pomiaru siły uderzenia zgodnie z normą EN 12445 i, w razie
konieczności, jeżeli kontrola „siły silnika” jest używana jako pomoc
dla systemu w celu ograniczenia siły uderzenia, spróbować dokonać
regulacji dającej najlepsze wyniki.
19
8.2 - PRZEKAZANIE DO EKSPLOATACJI
Przekazanie do eksploatacji może nastąpić dopiero po wykonaniu
z wynikiem pozytywnym wszystkich faz odbioru. Niedozwolone
jest przekazanie częściowe lub „tymczasowe”.
01. Należy opracować dokumentację techniczną automatyki, zawierają-
cą przynajmniej: rysunek całościowy (na przykład rys. 1), schemat
połączeń elektrycznych (na przykład rys. 5), analizę ryzyka i odpo-
––– KROK 8 –––
Są to najważniejsze fazy podczas realizacji automatyki, mające na celu
zapewnienie jak najlepszego bezpieczeństwa.
Próba odbiorcza może służyć również jako okresowa kontrola urządzeń, z
których składa się na automatyka.
UWAGA! – Próba odbiorcza i przekazanie automatyki do
eksploatacji powinny być wykonane przez wykwalifikowany i
doświadczony personel, który powinien wykonać przewidziane
testy w zależności od istniejących zagrożeń. Należy sprawdzić
przestrzeganie przepisów, norm i rozporządzeń i, w szczególno-
ści, spełnienie wymagań norm EN 13241-1, EN 12445 i EN 12453,
które określają metody testów do kontroli automatyki bram.
8.1 - ODBIÓR
01. Upewnić się, że są ściśle przestrzegane zalecenia i ostrzeże-
nia zamieszczone w KROKU 1.
02. Wykorzystując przełącznik lub nadajnik radiowy, wykonać próby
zamknięcia i otwarcia bramy oraz sprawdzić, czy ruch jest zgodny z
przewidzianym. Zaleca się kilkakrotne wykonanie prób, sprawdzając
płynność przesuwu bramy, a także obecność ewentualnych wad w
montażu lub regulacji oraz obecności ewentualnych punktów tarcia.
03. Zweryfikować kolejno właściwe funkcjonowanie wszystkich urządzeń
zabezpieczających (fotokomórki, listwy krawędziowe, itd.). W szcze-
gólności, za każdym razem, gdy zadziała któreś urządzenie, dioda
led ECSbus, znajdująca się na centrali, wykona dłuższe mignięcie,
jako potwierdzenie, że centrala rozpoznała zdarzenie.

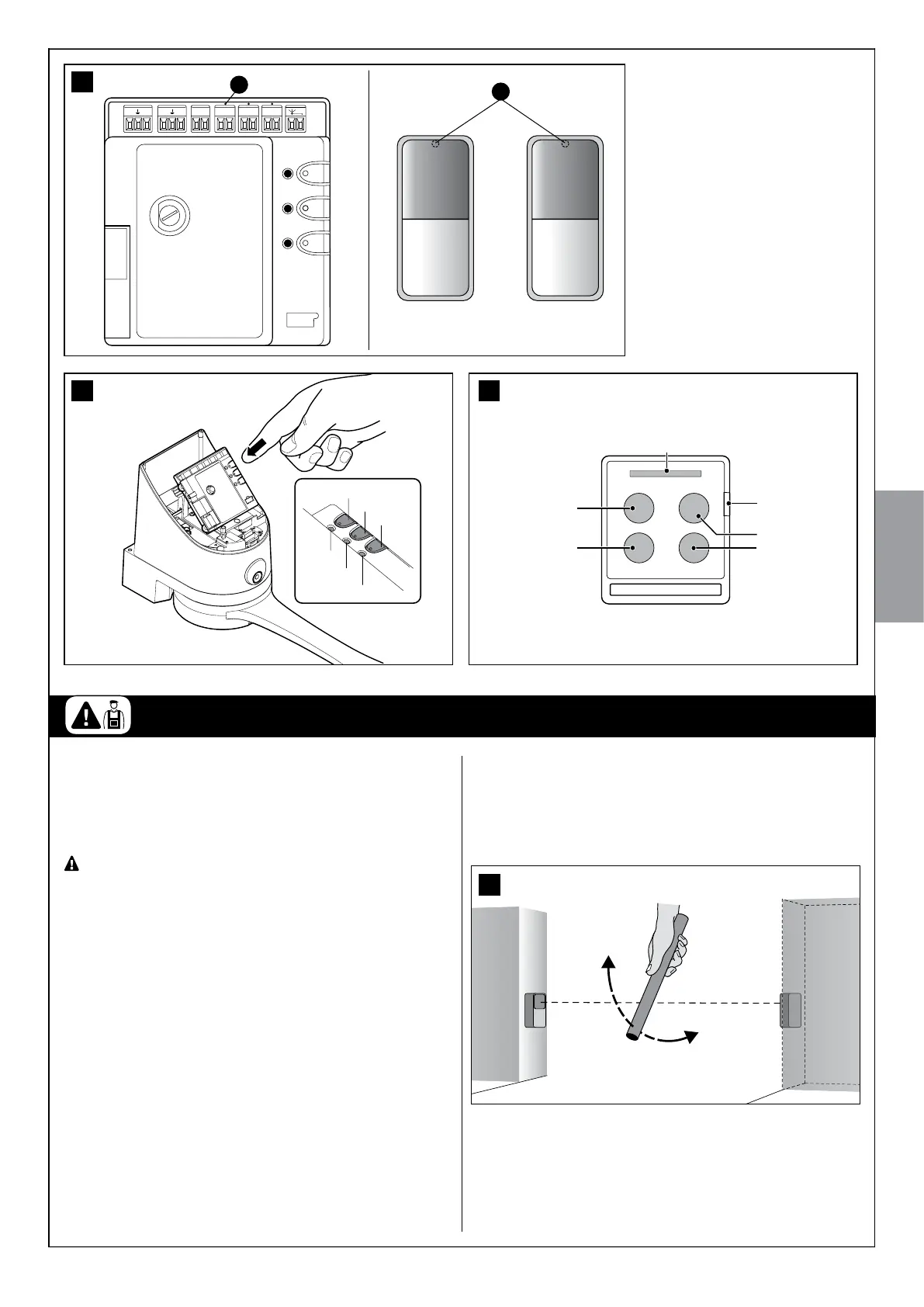

04. W celu kontroli stanu fotokomórek i, w szczególności, w celu spraw-
dzenia, czy nie ma interferencji z innymi urządzeniami, należy przesu-
nąć cylinder (rys. 19) o średnicy 5 cm i długości 30cm, przecinając oś
optyczną w pobliżu TX, później przy RX i następnie po środku: spraw-
LED
T5
T2
T4
T3
T1
16
18
MMM M
FLASHBUS STOP SbS
A
B
17
led P1
led P2
led P3
