10 – Polski
Polski
––– PASSO 6 –––

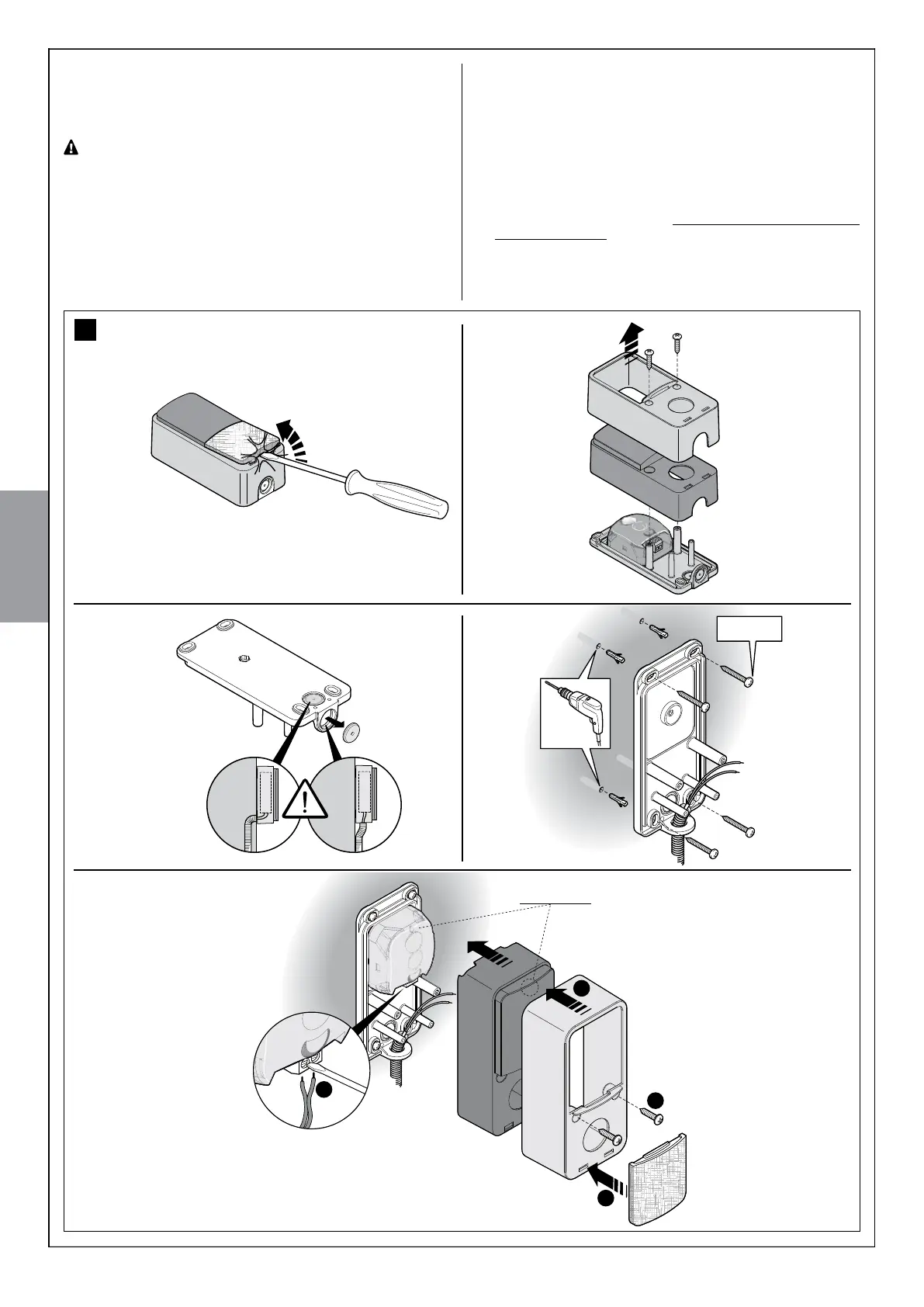

6.1 - MONTAŻ I POŁĄCZENIE FOTOKOMÓREK PH200
(fig. 14)
• umieścić każdą pojedynczą fotokomórkę na wysokości 40/60
cm od podłoża • umieścić je po przeciwnych stronach chronionej
strefy • umieścić je jak najbliżej bramy (maksymalna odległość =
15 cm) • w punkcie mocowania musi być obecna rura do przeło-
żenia kabli • skierować nadajnik TX w kierunku centralnej strefy
nadajnika RX (dopuszczalne odchylenie: maksymalnie 5°)
01. Zdjąć szkiełko przednie (faza 01 - rys. 14)
02. Wyjąć górną obudowę i następnie wewnętrzną obudowę fotokomór-
ki (faza 02 - rys. 14)
03. Nawiercić dolną obudowę w punkcie przeznaczonym na przełożenie
kabli (faza 03 - rys. 14)
04. - Umieścić dolną obudowę w punkcie, do którego dochodzi rura do
przeprowadzenia kabli elektrycznych i zaznaczyć punkty nawiercania
(faza 04 - rys. 14)
- Nawiercić otwory w ścianie przy pomocy wiertarki udarowej i wiertła
o średnicy 5 mm. Włożyć w otwory kołki o wielkości 5 mm (faza 04 -
rys. 14)
- Przełożyć kable elektryczne przez przygotowane otwory i przymo-
cować dolną obudowę za pomocą śrub (faza 04 - rys. 14)
05. - Połączyć kabel elektryczny do zacisków TX i RX, które należy połą-
czyć między sobą równolegle i, na koniec, połączyć je do zacisku
obecnego na centrali (rys. 12). Nie jest konieczne przestrzeganie
żadnej biegunowości.
- Ułożyć w odpowiednim porządku obudowę wewnętrzną, następ-
nie obudowę górną do zamocowania za pomocą dwóch śrub i na
koniec włożyć pokrywę i wykonać lekki nacisk w celu zamknięcia
(faza 05 - rys. 14).
1
Led SAFE
3
2
4
Ø < 5 mm
01.
03.
05.
02.
04.
14
