22 – Italiano
Italiano
Per cancellare DS100:
01. Premere e tenere premuto il tasto P1 (g. 26) sulla centrale.
02. Attendere che il led P1 si accenda, quindi entro tre secondi.
03. Digitare la combinazione di fabbrica 11 (o la combinazione segre-
ta se è stata modicata quella di fabbrica) e premere per almeno
tre secondi il tasto del selettore da cancellare. Se la cancellazione è
avvenuta il led P1 farà cinque lampeggi veloci.
04. Se ci sono altri selettori da cancellare, sempre con il tasto P1 pre-
muto, ripetere il passo 3 entro dieci secondi, altrimenti la fase di can-
cellazione termina automaticamente.
Per maggiori informazioni sul selettore DS100 consultare il manuale istru-
zioni del prodotto o visitare il sito www.niceforyou.com
TX RX
28
27
CB D
MMM M
FLASHBUS STOP SbS
A
A

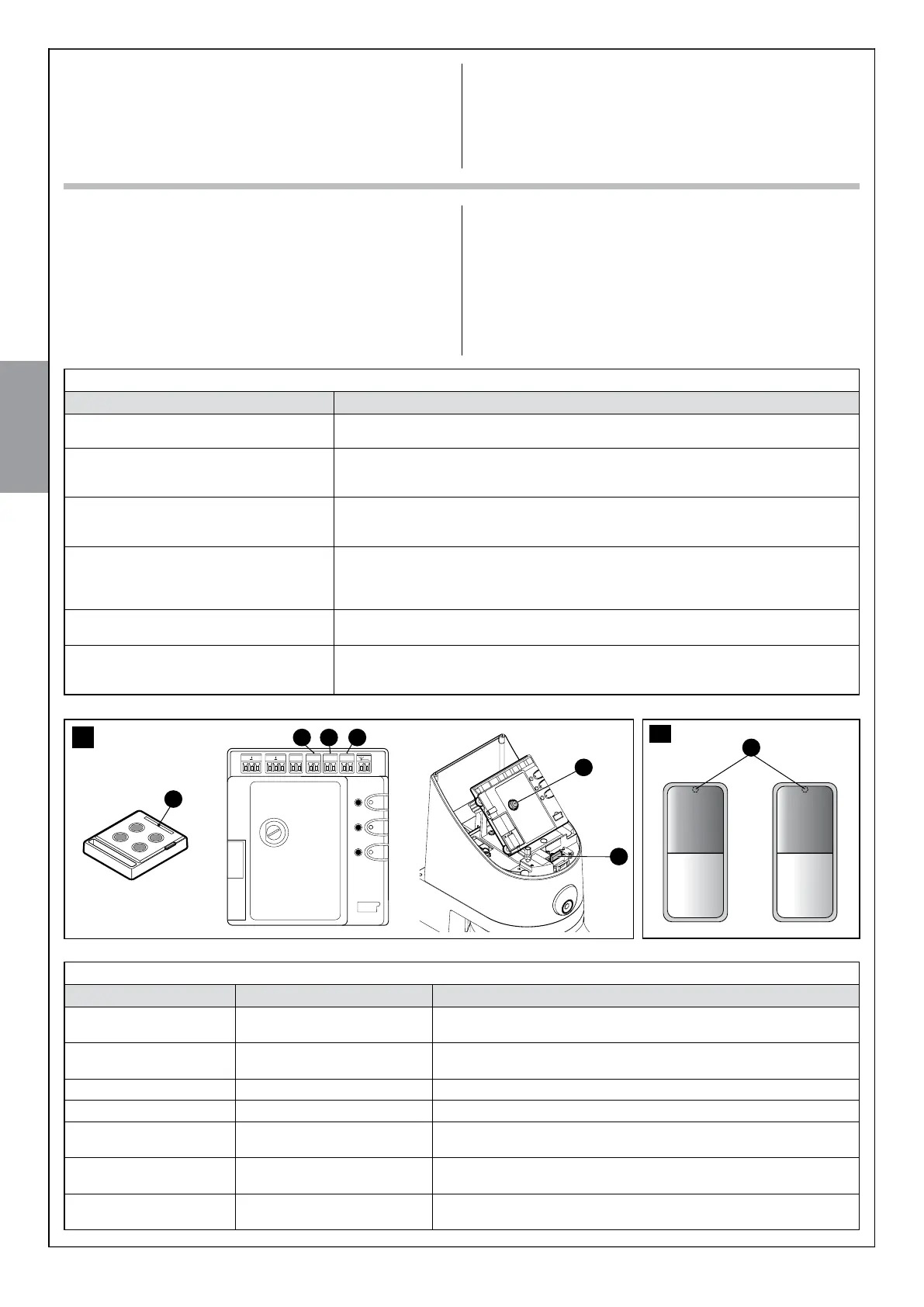

TABELLA 10 (g. 27)
Sintomi Probabile causa e possibile rimedio
l trasmettitore radio non emette alcun segnale (il
led [A] non si accende)
Vericare se le pile sono scariche, eventualmente sostituirle (vedere paragrafo 11.5)
La manovra non parte ed il led “ECSbus” [B]
non lampeggia
Vericare che il cavo di alimentazione sia inserito correttamente nella presa della rete elettrica
• Vericare che i fusibili [E] o [F] non siano intervenuti; nel caso, vericare la causa del guasto e
poi sostituirli con altri dello stesso valore
La manovra non parte ed il lampeggiante è
spento
Vericare che il comando venga effettivamente ricevuto. Se il comando giunge sull’ingresso
SbS il relativo led “SbS[D] deve accendersi; se invece viene utilizzato il trasmettitore radio, il
LED “ECSbus” deve fare due lampeggi lunghi
La manovra non parte ed il lampeggiante fa
alcuni lampeggi
Vericare che l’ingresso di STOP sia attivo, cioè il led STOP[C] sia acceso. Se ciò non avvie-
ne vericare il dispositivo collegato all’ingresso di STOP
ll test delle fotocellule che viene eseguito all’inizio di ogni manovra non ha dato esito positivo;
controllarle vericando anche secondo la Tabella 11
La manovra ha inizio ma subito dopo avviene
l’inversione
La forza selezionata è troppo bassa per muovere il cancello. Vericare se ci sono degli ostacoli
ed eventualmente selezionare una forza superiore come descritto nel paragrafo 10.1.1
La manovra viene eseguita ma il lampeggiante
non funziona
Vericare che durante la manovra ci sia tensione sul morsetto FLASH del lampeggiante
(essendo intermittente il valore di tensione non è signicativo: circa 10-30 Vac); se c’è tensione,
il problema è dovuto alla lampada che dovrà essere sostituita con una di uguali caratteristiche
TABELLA 11
Led “SAFE” [A] - g. 28 Stato Azione
Spento La fotocellula non è alimentata o
è guasta
Vericare che sui morsetti della fotocellula sia presente una tensione di circa
8-12 Vdc; se la tensione è corretta è probabile che la fotocellula sia guasta
3 lampeggi veloci e 1 secon-
do di pausa
Dispositivo non appreso dalla
centrale
Ripetere la procedura di apprendimento sulla centrale.Vericare che tutte le
coppie di fotocellule su ECSbus abbiano indirizzi diversi (vedere Tabella 8)
1 lampeggio molto lento L’RX riceve segnale ottimo Funzionamento normale
1 lampeggio lento L’RX riceve segnale buono Funzionamento normale
1 lampeggio veloce L’RX riceve segnale scarso Funzionamento normale ma è il caso di vericare l’allineamento TX-RX e la
corretta pulizia dei vetrini
1 lampeggio velocissimo L’RX riceve segnale pessimo È al limite del funzionamento normale, occorre vericare l’allineamento TX-RX
e la corretta pulizia dei vetrini
Sempre acceso L’RX non riceve nessun segnale Vericare se c’è un ostacolo tra TX ed RX. Vericare che il led sul TX esegua un
lampeggio lento. Vericare l’allineamento TX-RX
10.5 - RISOLUZIONE DEI PROBLEMI
Nella Tabella 10 è possibile trovare utili indicazioni per affrontare gli even-
tuali casi di malfunzionamento in cui è possibile incorrere durante l’instal-
lazione o in caso di guasto.
10.6 - DIAGNOSTICA E SEGNALAZIONI
Alcuni dispositivi offrono direttamente delle segnalazioni particolari attra-
verso le quali è possibile riconoscere lo stato di funzionamento o dell’e-
ventuale malfunzionamento.
10.6.1 - Fotocellule
Nelle fotocellule è presente un led SAFE [A] (g. 28) che permette di
ve ricare in qualsiasi momento lo stato di funzionamento, vedere Tabella
11.
E
F
