10 – Français
Français
––– PASSO 6 –––

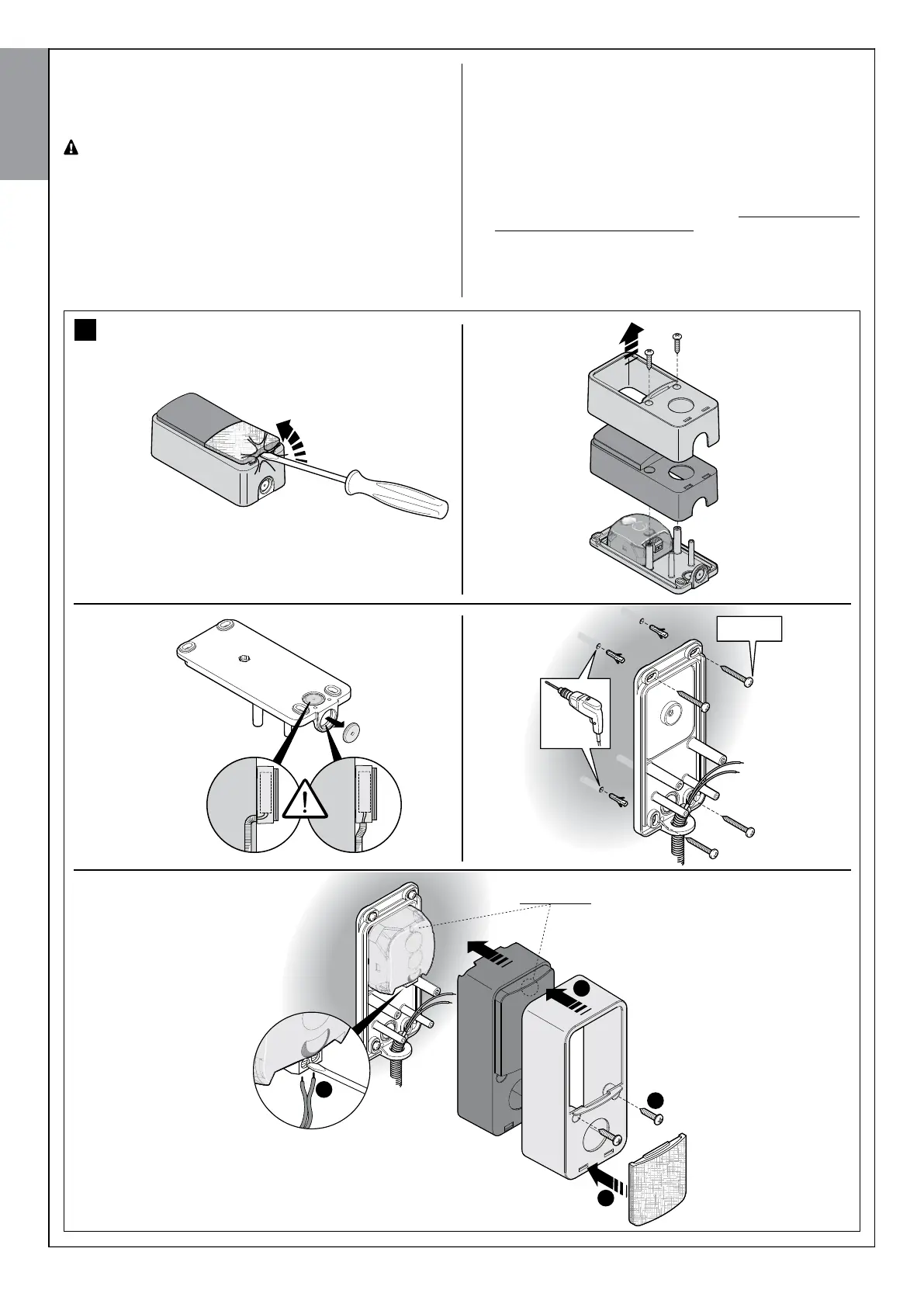

6.1 - INSTALLER ET CONNECTER LES PHOTOCELLULES
PH200 (fig. 14)
• Placer chaque photocellule à 40/60 cm au sol • les placer
sur les côtés opposés de la zone à protéger • les placer le plus
près possible du portail (distance maximale = 15 cm) • un tuyau
doit être présent dans le point de fixation pour le passage des
câbles • pointer l’émetteur TX vers la zone centrale du récepteur
RX (défaut d’alignement toléré: maximum 5°)
01. Enlever la façade en verre (phase 01 - fig. 14)
02. Retirerlacoquesupérieurepuiscelleàl’intérieurdelaphotocellule
(phase 02 - fig. 14)
03. Percer la coque inférieure dans le point où le passage des câbles est
prévu (phase 03 - fig. 14)
04. - Placer la coque inférieure dans le point où arrive le tube pour le pas-
sage des câbles et marquer les points de perçage (phase 04 - fig. 14)
-Percerlemuravecuneperceuseàpercussionetunforetde5mm.
Introduire dans le trou des chevilles de 5 mm (phase 04 - fig. 14)
- Faire passer les câbles dans les trous prédisposés et fixer la coque
inférieure avec les vis (phase 04 - fig. 14)
05. - Brancher le câble électrique sur les bornes de l’émetteur et du
récepteurenparallèleentreeuxetraccordésàlafinàlabornepré-
sente sur la logique de commande (fig. 12).Il n’est pas nécessaire
de respecter une polarité quelconque.
- Replacer, dans l’ordre, la coque intérieure, puis la coque supérieure
àfixeravec les deux vis, insérer le couvercle et exercer une légère
pression pour le fermer (phase 05 - fig. 14).
1
Led SAFE
3
2
4
Ø < 5 mm
01.
03.
05.
02.
04.
14
