18 – Français
Français
TABLEAU B - Nombre maximum de cycles avec seulement la charge de l’accumulateur
K=80 K=100 K=120 K=140 K=160 K=180 K=200
695 556 463 397 348 309 278
TABLEAU A - Nombre maximum de cycles par jour
Ad K=80 K=100 K=120 K=140 K=160 K=180 K=200
9500 115 92 77 66 58 51 46
9000 109 87 73 62 54 48 44
8500 103 82 68 59 51 46 41
8000 96 77 64 55 48 43 39
7500 90 72 60 51 45 40 36
7000 84 67 56 48 42 37 34
6500 78 62 52 44 39 34 31
6000 71 57 48 41 36 32 29
5500 65 52 43 37 33 29 26
5000 59 47 39 34 29 26 24
4500 53 42 35 30 26 23 21
4000 46 37 31 26 23 21 19
3500 40 32 27 23 20 18 16
3000 34 27 23 19 17 15 14
2500 28 22 18 16 14 12 11
2000 21 17 14 12 11 9 9
1500 15 12 10 9 8 7 6
1000 9 7 6 5
Zone d’utilisation déconseillée

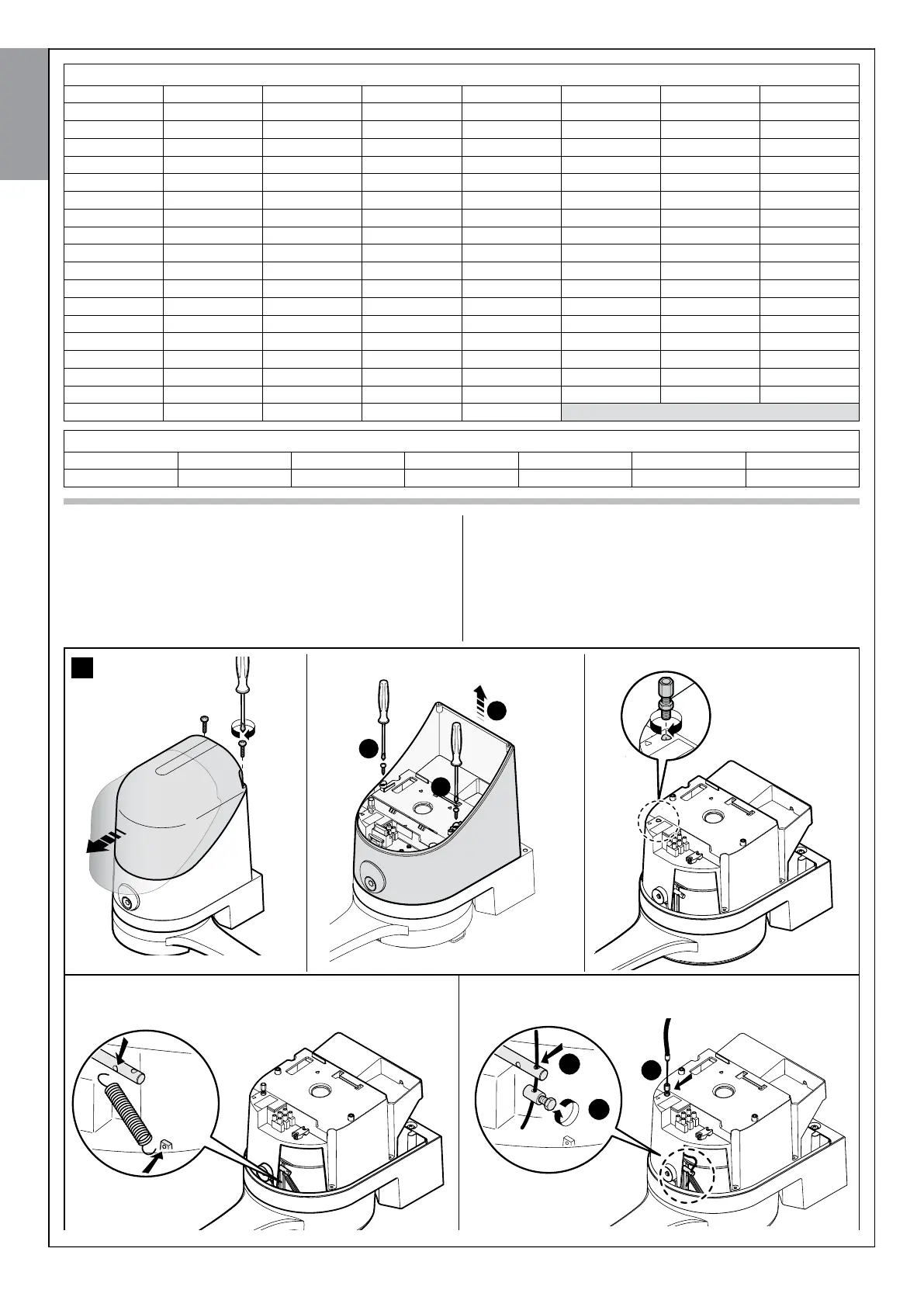

10.2.4 - Connexion du système de débrayage extérieur KS200KIT
(g. 24)
ATTENTION! –
KS200KIT
doit être connecté à l’opérateur qui
manœuvre le vantail qui démarre en premier (en partant de la posi
-
tion de portail fermé).
01. Enlever le couvercle en plastique (1);
02. Introduire le pivot (3)dansletroudel’arbrededébrayage(2);
03. Introduire le câble en acier (7) d’abord dans la vis (4), puis dans le trou
spécique(5) puis dans le trou du pivot (3);
04. Accrocher le ressort (6) avec les deux extrémités comme indiqué
danslagure;
05. Bloquerlecâbleenvissantlavisprévueàcetusage(4);
06. Fairepasserl’autreextrémitéducâbledumoteuràtraversletrou
présentsurlapartieinférieuredel’opérateur;
07. Remettre le couvercle en plastique (1);
08. ConnecterensuitelecâbleàKS200KIT en suivant les indications du
guided’instructions.
1
2
1
1 32
1
2
3
54
24
