18 – Polski
Polski
TABELA B - Maksymalna liczba cykli z jednym załadunkiem akumulatora
K=80 K=100 K=120 K=140 K=160 K=180 K=200
695 556 463 397 348 309 278
TABELA A - Maksymalna liczba cykli w ciągu dnia
Ad K=80 K=100 K=120 K=140 K=160 K=180 K=200
9500 115 92 77 66 58 51 46
9000 109 87 73 62 54 48 44
8500 103 82 68 59 51 46 41
8000 96 77 64 55 48 43 39
7500 90 72 60 51 45 40 36
7000 84 67 56 48 42 37 34
6500 78 62 52 44 39 34 31
6000 71 57 48 41 36 32 29
5500 65 52 43 37 33 29 26
5000 59 47 39 34 29 26 24
4500 53 42 35 30 26 23 21
4000 46 37 31 26 23 21 19
3500 40 32 27 23 20 18 16
3000 34 27 23 19 17 15 14
2500 28 22 18 16 14 12 11
2000 21 17 14 12 11 9 9
1500 15 12 10 9 8 7 6
1000 9 7 6 5
Strefa, w której użycie nie jest zalecane

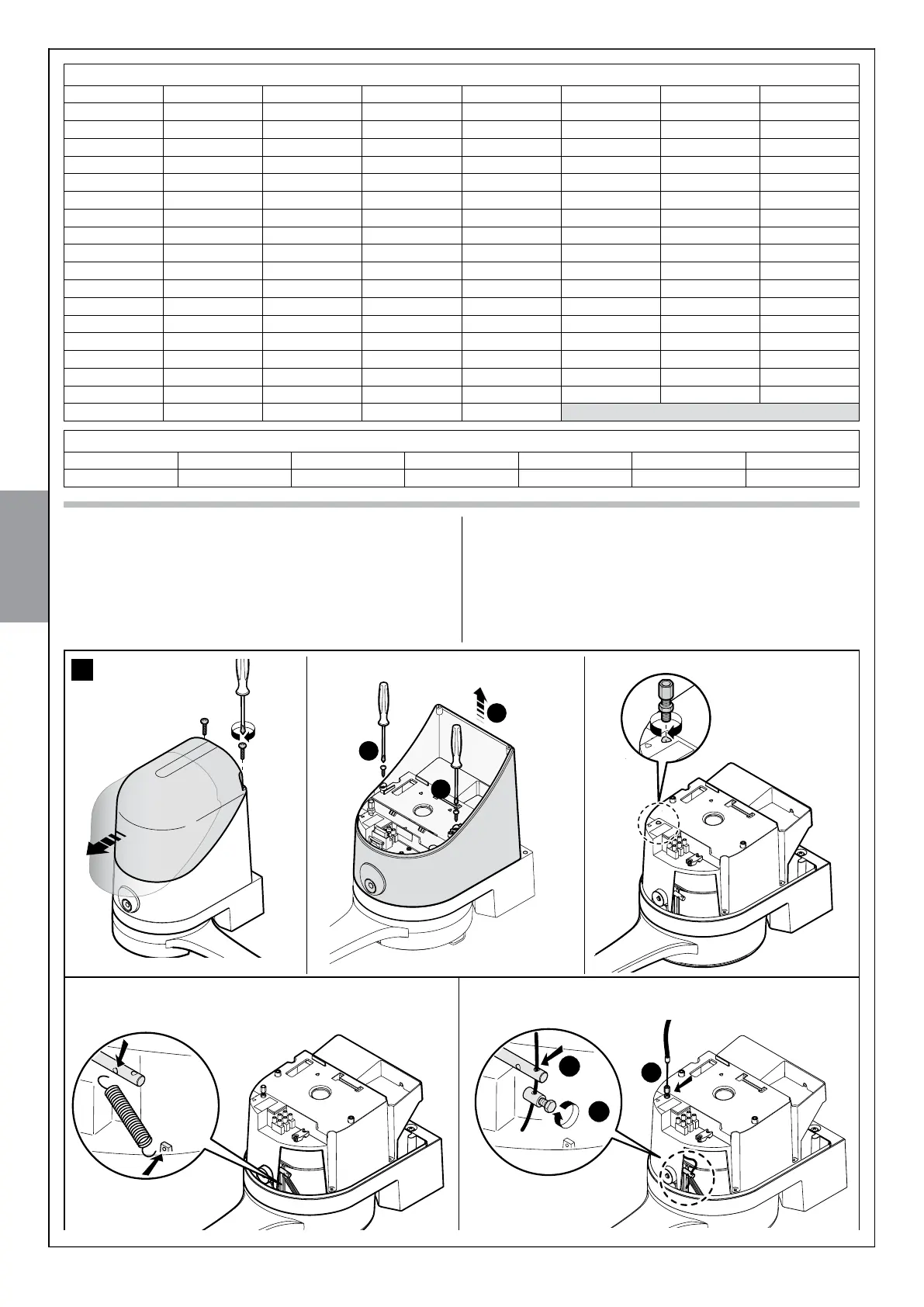

10.2.4 – Podłączenie systemu zewnętrznego odblokowywania
KS200KIT (rys. 24)
UWAGA! – KS200KIT należy podłączyć do motoreduktora napę-
dzającego skrzydło, które startuje jako pierwsze (startując z pozy-
cji zamkniętej bramy).
01. Zdjąć pokrywę z tworzywa sztucznego (1);
02. Włożyć sworzeń do (3) otworu wału odblokowującego (2);
03. Włożyć stalowy przewód (7) najpierw do śruby (4), następnie do
odpowiedniego otworu (5) i, na koniec, do otworu sworznia (3);
04. Podłączyć oba końce sprężyny (6) w sposób wskazany na rysunku;
05. Zablokować przewód dokręcając specjalną śrubę (4);
06. Przeciągnąć drugi koniec przewodu przez otwór w dolnej części
motoreduktora;
07. Nałożyć pokrywę z tworzywa sztucznego (1);
08. W tej chwili podłączyć przewód do KS200KIT posługując się instruk-
cją obsługi urządzenia.
1
2
1
1 32
1
2
3
54
24
