16
La scheda elettronica è adatta per comandare la barriera stradale modelli “WIL 4” e “WIL 6” con motore in corrente continua a 24 V.
L'attuatore dispone di finecorsa con un sistema di controllo della velocità che permette il raggiungimento dei limiti di corsa attraverso una
fase di rallentamento, inoltre viene sempre rilevato lo sforzo a cui è sottoposto il motore durante il movimento e quindi ostacoli alla corsa ven-
gono prontamente rilevati con conseguente inversione del moto.
Sono possibili azionamenti in modo “manuale”, “semiautomatico” oppure “automatico”; e funzioni come “Richiudi subito dopo Foto “o”
Richiudi sempre”, “Lampeggiante anche in pausa”e due tipi di funzioni semaforiche; di particolari funzioni di tipo operativo “Partenza gra-
duale” e “Rallentamento” inserite di serie,”Freno” di tipo sensibile al contesto che interviene solo se richiesto l'arresto istantaneo del movi-
mento.
Il led OK (7), ha il compito di segnalare il corretto funzionamento della logica interna deve lampeggiare alla cadenza di un secondo ed indi-
ca che il microprocessore interno è attivo ed è in attesa di comandi. Quando c’è una variazione dello stato sugli ingressi o dei dip-switch del-
le funzioni (1) viene generato un doppio lampeggio veloce, questo anche se la variazione non provoca effetti immediati.
Quando la centrale è alimentata le spie luminose (16) che sono poste sugli ingressi si accendono se quel particolare ingresso è attivo e quin-
di presente la tensione di comando a 24 Vcc. Normalmente i led sugli ingressi delle sicurezze ALT, FOTO e FOTO2 e quelli sui finecorsa sono
sempre accesi, mentre quelli sugli ingressi di comando PASSO PASSO, APRE e CHIUDE sono normalmente spenti.
Durante il movimento viene via via misurata la corrente assorbita dal motore, quando questa supera un certo limite (regolabile dal trimmer)
interviene il sistema di sicurezza e viene eseguita una fermata con l'ausilio anche del freno (che toglie la parte residua di energia cinetica accu-
mulata); poi se è attivo uno dei modi di funzionamento automatico viene avviato un movimento in senso contrario. Per aumentare il livello di
sicurezza, se il sistema STOP_AMPERE interviene per tre volte consecutive senza mai raggiungere uno dei termini naturali del movimento
viene eseguito uno STOP definitivo.

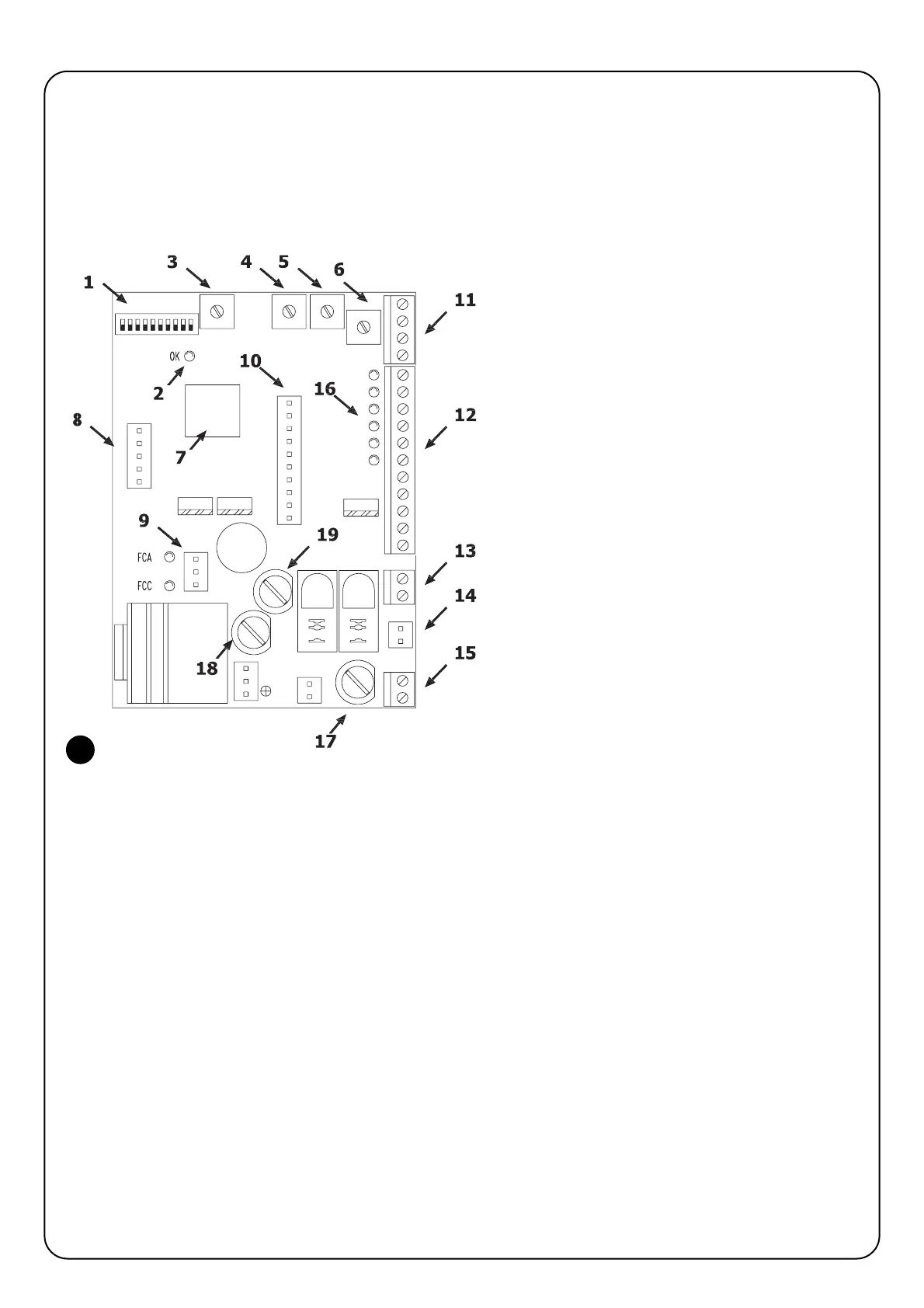

1 Dip-switch per la selezione delle funzioni
2 Led OK
3 Trimmer “I” STOP_AMPERE
4 Trimmer “TP” TEMPO PAUSA
5 Trimmer “FL” FORZA LAVORO
6 Trimmer “FR” FORZA RALLENTAMENTO
7 Microprocessore
8 Connettore scheda CARICA
9 Connettore finecorsa
10 Connettore RADIO
11 Connettore ingresso radio e 2° CH
12 Morsettiera ingressi / uscite
13 Morsettiera uscita lampeggiante
14 Connettore uscita motore
15 Morsettiera di alimentazione
16 Led di segnalazione dello stato degli ingressi
17 Fusibile (3.15 A se 230 Vac) o (5 A se 120 Vac)
18 Fusibile 8 A
19 Fusibile 1 A
2) Descrizione prodotto e destinazione d’uso
