43
D

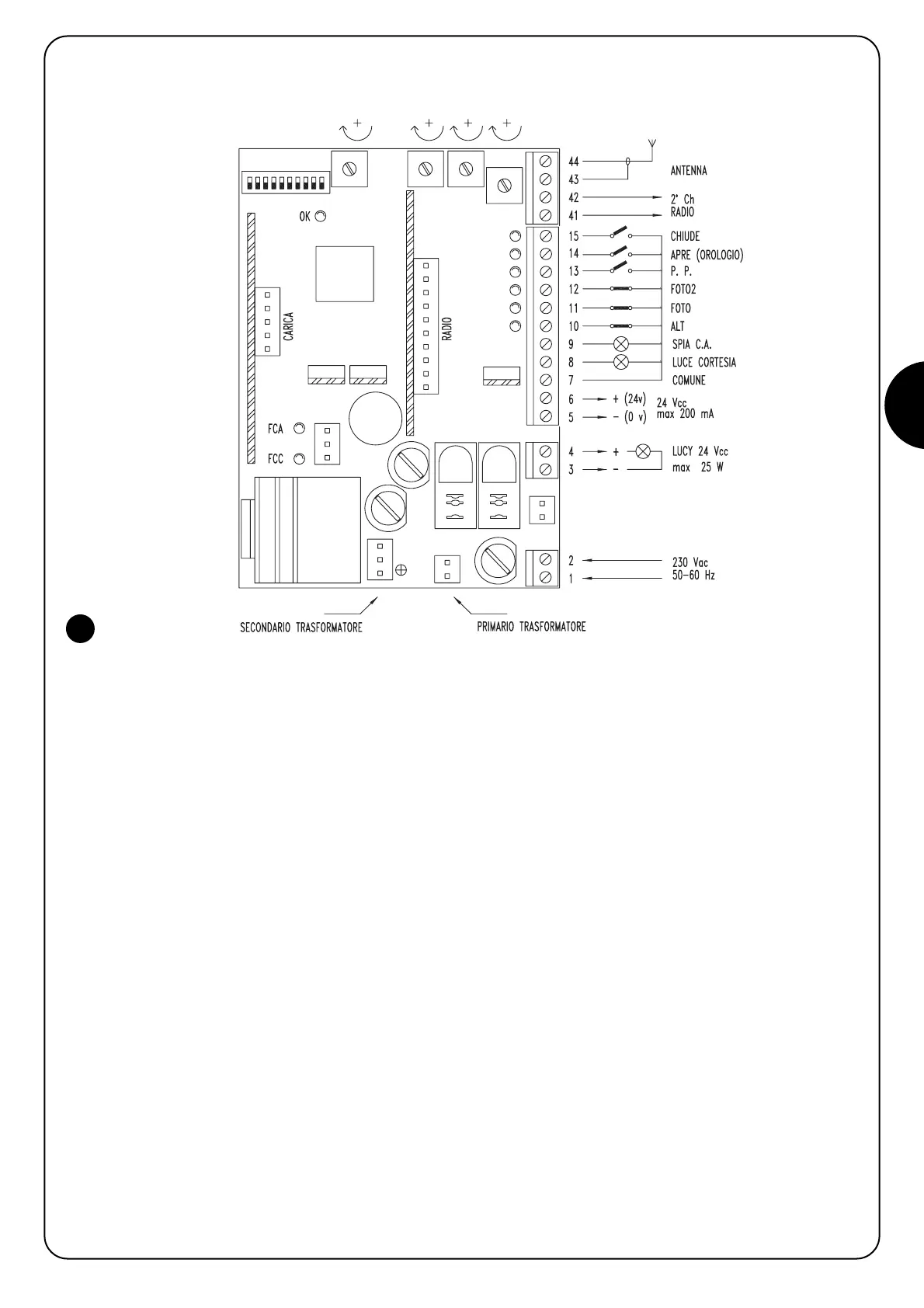

3.3) Beschreibung der Anschlüsse:
Hier geben wir eine kurze Beschreibung der möglichen Anschlüsse der Zentrale nach außen.
1-2 : 230 V WS = elektrische 230 V WS Speisung, 50/60 Hz
3-4 : Blinklicht = Ausgang für den Anschluss an das 24 V GSBlinklicht, Höchstleistung der Lampe 25 W
5-6 : 24 V GS = 24 V GS Ausgang für die Speisung der Zubehörteile (Photozelle, Funksteuerung, usw.) maximal 200 mA
7 : Gemeinsam = Gemein für alle Eingänge (als Gemeinsamer kann auch die Klemme 6 benutzt werden)
8 : Höflichkeitslicht = Ausgang für das 24 V GS Höflichkeitslicht, Maximalleistung des Ausgangs 10 W
9 : Kontrollampe T.O. = Ausgang für die 24 V G.S. Kontrollampe für Tor Offen, Höchstleistung der Kontrollampe 10 W
10 : Halt = Eingang mit Halt-Funktion (Notabstellung, Verriegelung oder extreme Sicherheit)
11 : Photozelle = Eingang für Sicherheitsvorrichtungen (Photozellen, Sicherheitsleisten)
12 : Photozelle 2 = Eingang für Sicherheitsvorrichtungen mit Eingriff in Öffnung (Photozellen, Sicherheitsleisten)
13 : Schrittzyklus = Eingang für zyklischen Betrieb (ÖFFNET-STOP-SCHLIEßT-STOP)
14 : Öffnet-Uhr = Eingang für die Öffnung (eventuell durch Uhrwerk gesteuert)
15 : Schließt = Eingang für Schließen
41-42 : 2. Funkkanal = Ausgang für den eventuellen, zweiten Kanal des Funkempfängers
43-44 : Antenne = Eingang für die Antenne des Funkempfängers
Die restlichen Anschlüsse werden bereits im Herstellerwerk ausgeführt, zur Vollständigkeit geben wir sie hier an:
PRIM.TRANSF. = Primärwicklung des Speisetransformators
SEKUND.TRANSF. = Sekundärwicklung des Speisetransformators
MOTOR = Ausgang für den Anschluss des 24 V GS Motors
Für Sonderkarten stehen zwei weitere Steckvorrichtungen in der Zentrale zur Verfügung:
FUNK = Steckvorrichtung für alle von Nice hergestellten Funkempfänger
LADEGERÄT = Steckvorrichtung für die Karte des Batterieladegeräts
