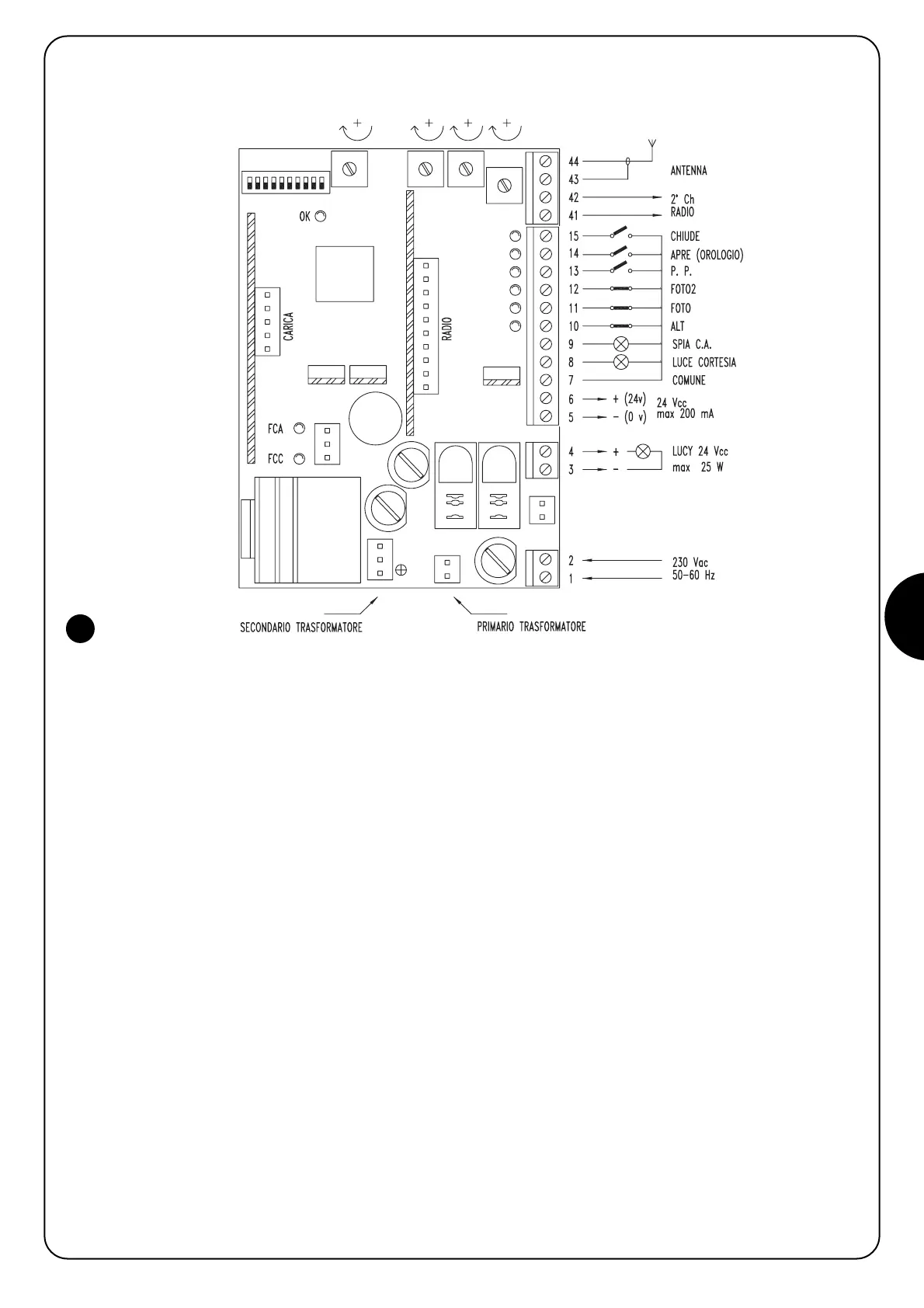

3.3) Opis połączeń
Przedstawimy krótki opis możliwych połączeń centrali z układami zewnętrznymi:
1-2 : 230 - 120 Vac = Zasilanie elektryczne 230 - 120 Vac 50/60 Hz
3-4 : Lampa ostrzegawcza = Wyjście dla lampy ostrzegawczej 24 Vcc, maksymalna moc żarówki 25 W
5-6 : 24 Vcc = Wyjście 24 Vcc dla zasilania akcesoriów (fotokomórki, odbiornik radiowy itp.), maksymalnie 200 mA
7 : Wspólny = Wspólny dla wszystkich wejść i wyjść (jako Wspólny może być również używany zacisk 6)
8 : Światełko Nocne = Wyjście dla oświetlenia pomocniczego 24 Vcc, maksymalna moc wyjścia 10 W
9 : Kontrolka = Wyjście dla kontrolki stanu szlabanu 24 Vcc, maksymalna moc kontrolki 10 W
10 : Stop = Wejście z funkcją STOP (linia bezpieczeństwa, wyłącznik-blokada)
11 : Foto = Wejście dla urządzeń zabezpieczających (Fotokomórki, listwy rezystancyjne)
12 : Foto2 = Wejście dla urządzeń zabezpieczających, które zadziałają podczas otwierania
(Fotokomórki, listwy rezystancyjne)
13 : Krok po Kroku = Wejście dla sterowania sekwencyjnego (OTWARCIE – STOP - ZAMKNIĘCIE - STOP)
14 : Otwarcie-Zegar = Wejście dla otwarcia (ewentualnie sterowane przez zegar)
15 : Zamknięcie = Wejście dla zamknięcia
41-42 : drugi kanał radia = Wyjście sygnału z drugiego kanału (opcja) odbiornika radiowego
43-44 : Antena = Wejście dla anteny odbiornika radiowego
Pozostałe podłączenia są wykonywane już w fabryce, dla uzupełnienia podajemy listę:
TRANSF. PIERW. = Pierwotne uzwojenie transformatora
TRANSF. WTÓR. = Wtórne uzwojenie transformatora
SILNIK = Wyjście dla podłączenia silnika 24 Vcc
W centrali znajdują się dwa inne złącza, które należy wykorzystać w przypadku zastosowania następujących kart opcjonalnych:
RADIO = Złącze dla odbiorników radiowych wyprodukowanych przez Nice
ŁADOWANIE = Złącze dla karty ładowania akumulatora
