2.1) Limites d'utilisation
Les données relatives aux performances des produits figurent dans le chapitre 9 «Caractéristiques techniques» et sont les seules valeurs qui
permettent d'évaluer correctement si l'opérateur est adapté à l'application.

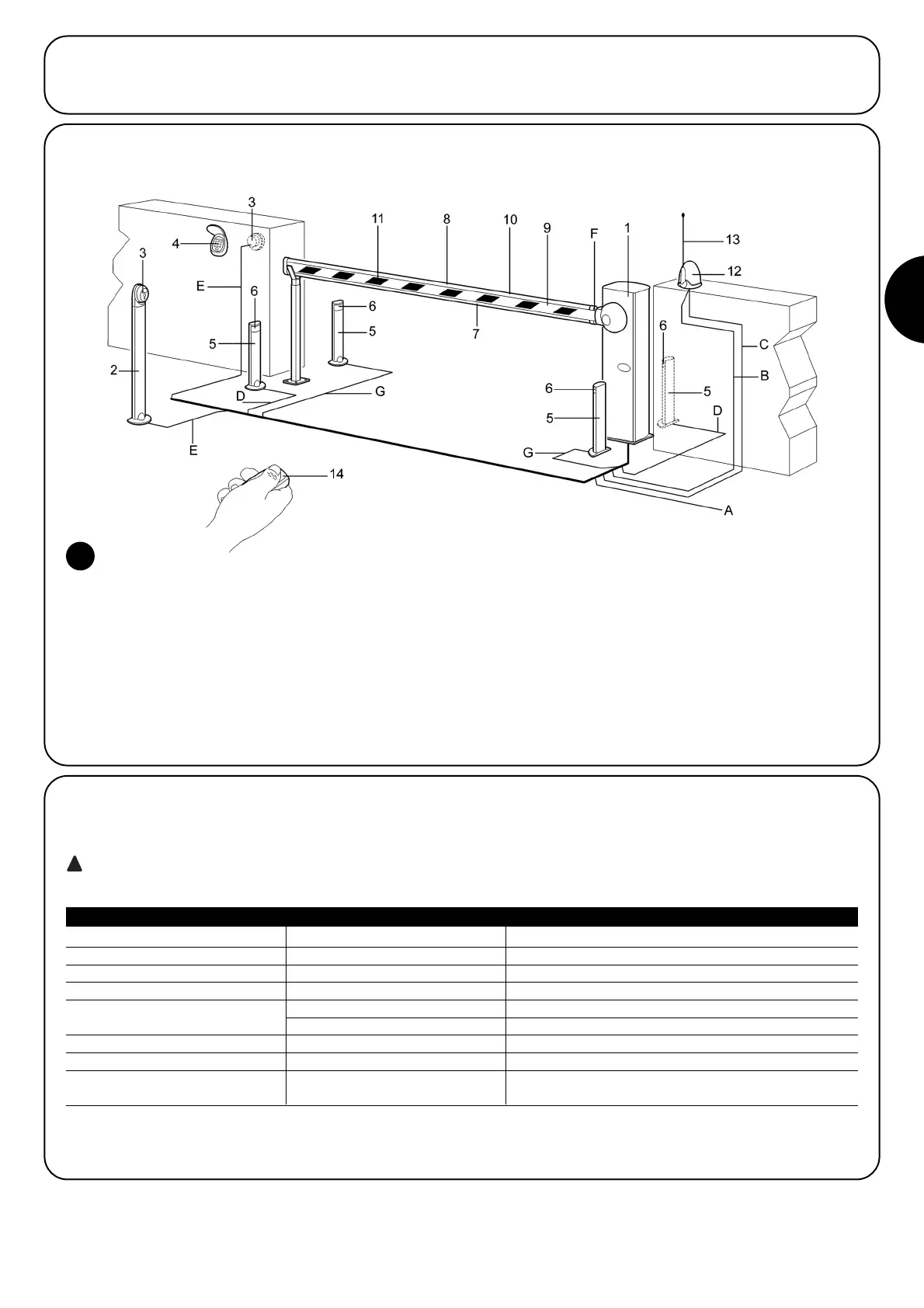

2.2) Installation typique
N.B.: Ce schéma représente seulement l’une des applications possibles de la centrale et est donné à titre d’exemple.
Seule une analyse approfondie des risques de la “Machine” portail et une évaluation appropriée des demandes de l’utilisateur peuvent per-
mettre de déterminer le type et la quantité d’éléments à installer.
1. Barrière WIL
2. Colonnette sélecteur
3. Sélecteur à clé
4. Clavier radio
5. Colonnette photocellule
6. Paire photocellules PHOTO
7. Signalisation lumineuse
8. Signalisation lumineuse
9. Lisse de fermeture
10. Bord sensible sur PHOTO 1
11. Bande adhésive de signalisation
12. Clignotant
13. Antenne radio
14. Émetteur radio
2
2.3) Liste des câbles
Dans l'installation typique de la figure 2 sont indiqués aussi les câbles nécessaires pour les connexions des différents dispositifs; le tableau
1 indique les caractéristiques des câbles.
Les câbles utilisés doivent être adaptés au type d'installation; par exemple, on conseille un câble type H03VV-F pour la pose
à l'intérieur ou H07RN-F pour la pose à l'extérieur.
Nota 1: si la longueur du câble d'alimentation dépasse 30 m, il faut prévoir un câble avec une section plus grande, par exemple 3x2,5mm
2
et une mise à la terre est nécessaire à proximité de l'automatisme.
Connexion Type de câble Longueur maximum admise
A: Ligne électrique d'alimentation N°1 câble 3x1,5mm
2
30m (nota 1)
B: Clignotant N°1 câble 2x0,5mm
2
20m
C: Antenne N°1 câble blindé type RG58 20m (longueur conseillée: moins de 5 m)
D: Photocellule N°1 câble 2x0,25mm
2
(Tx) 30m
N°1 câble 4x0,25mm
2
(Rx) 30m
E: Sélecteur à clé N°1 câble 4x0,25mm
2
30m
F: Bord sensible N°1 câble 2x0,25mm
2
30m
G: Photocellule N°1 câble 2x0,25mm
2
30m
N°1 câble 4x0,25mm
2
30m
Tableau 1: liste des câbles
