2.1) Límites de utilización
Los datos referidos a las prestaciones de los productos están indicados en el capítulo “9 Características técnicas” y son los únicos valores
que permiten la evaluación correcta de la idoneidad para su uso.

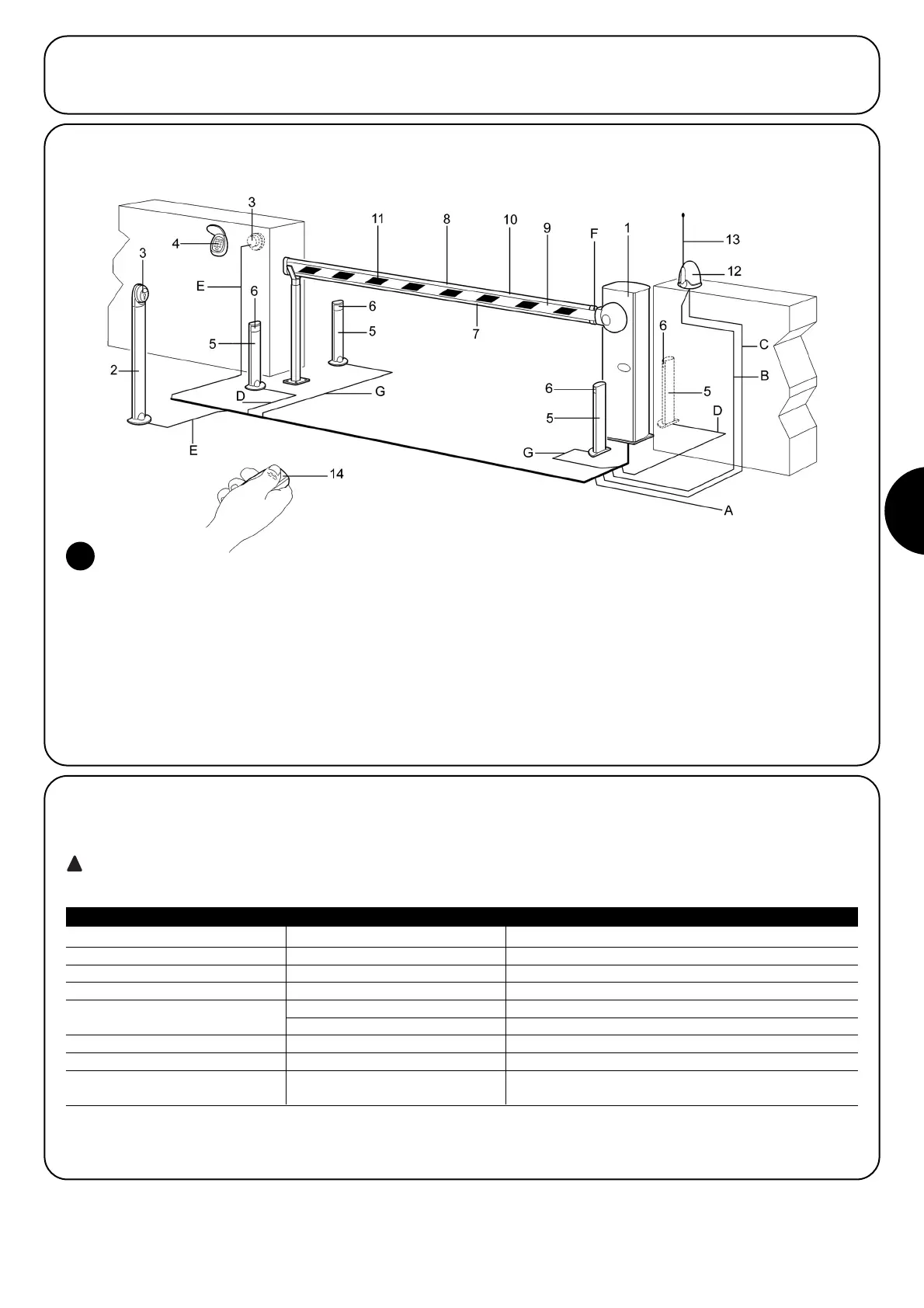

2.2) Instalación típica
NOTA: Este esquema representa sólo una posible instalación de la central y tiene que ser considerado sólo como un ejemplo. Únicamente
un profundo análisis de los riesgos de la “Máquina” verja y una evaluación apropiada de las necesidades del usuario final pueden estable-
cer cuántos y cuáles elementos instalar.
1. Barrera WIL
2. Columna selector
3. Selector de llave
4. Botonera radio
5. Columna fotocélula
6. Par de fotocélulas FOTO
7. Señal luminosa
8. Señal luminosa
9. Varilla de cierre
10. Banda sensible en FOTO 1
11. Banda adhesiva de señalización
12. Luz intermitente
13. Antena radio
14. Radiotransmisor
2
2.3) Lista de cables
En la instalación típica de la figura 2 se indican también los cables necesarios para las conexiones de los diversos dispositivos; en la tabla 1
se indican las características de los cables.
Los cables utilizados deben ser adecuados para el tipo de instalación; por ejemplo, se aconseja un cable tipo H03VV-F para
instalación en ambientes internos o H07RN-F para instalaciones exteriores.
Nota 1: si el cable de alimentación es más largo de 30 m debe tener una sección más grande, por ejemplo 3x2,5mm
2
y es necesario pro-
curar una puesta a tierra de seguridad cerca del automatismo.
Conexión Tipo de cable Longitud máxima admitida
A: Línea eléctrica de alimentación N°1 cable 3x1,5mm
2
30m (nota 1)
B: Luz intermitente N°1 cable 2x0,5mm
2
20m
C: Antena N°1 cable blindado tipo RG58 20m (aconsejado menos de 5m)
D: Fotocélulas N°1 cable 2x0,25mm
2
(Tx) 30m
N°1 cable 4x0,25mm
2
(Rx) 30m
E: Key-operated selector switch N°1 cable 4x0,25mm
2
30m
F: Banda sensible N°1 cable 2x0,25mm
2
30m
G: Fotocélulas N°1 cable 2x0,25mm
2
30m
N°1 cable 4x0,25mm
2
30m
Tabla 1: lista de cables
