65
PL
2.1) Ograniczenia zastosowań
Dane odnoszące się do parametrów produktów zebrane są w rozdziale 9 “Dane techniczne” i jedynie na podstawie tych wartości możliwa
jest prawidłowa ocena przydatności produktu do użytkowania.

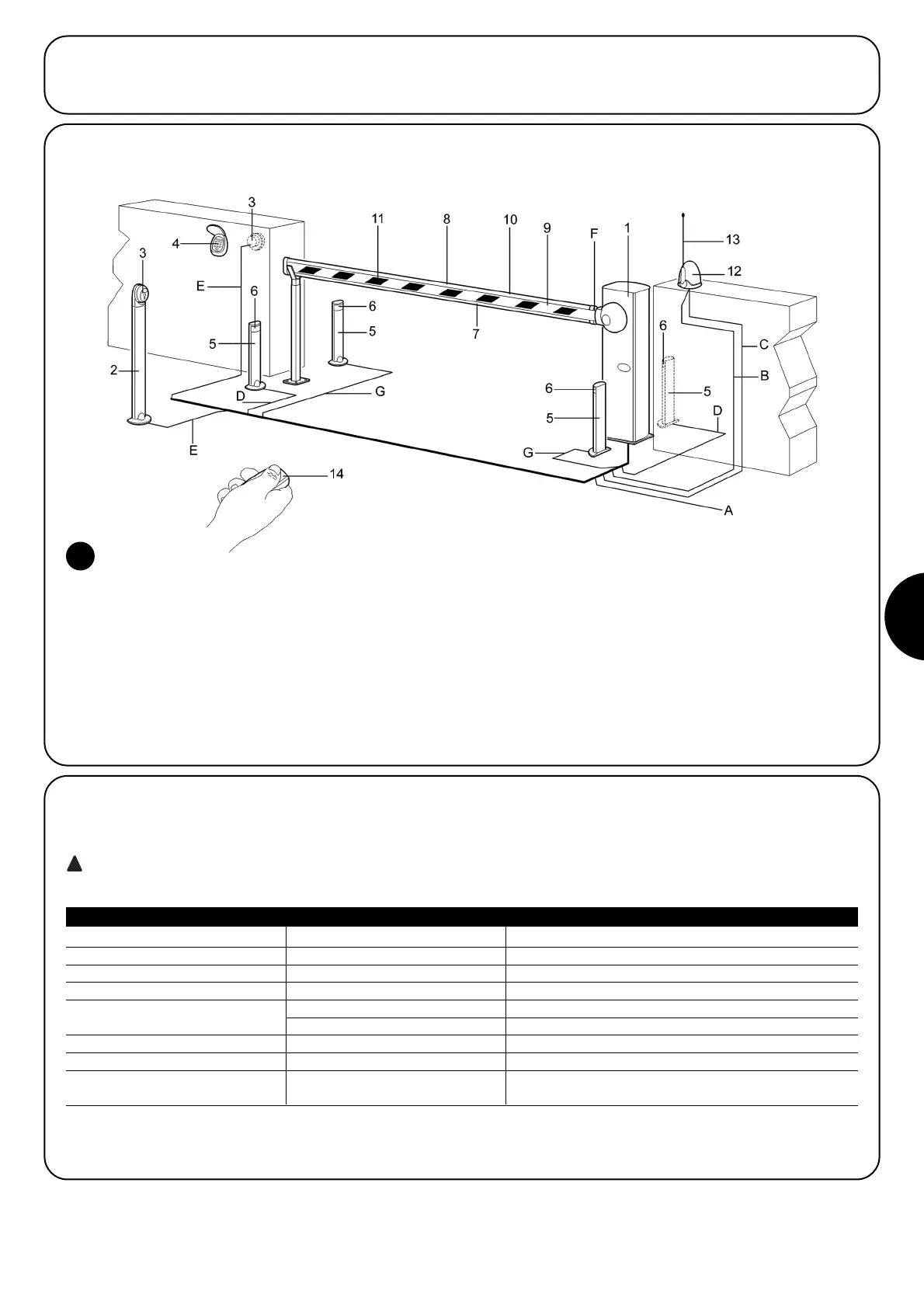

2.2) Typowa instalacja
UWAGA: Powyższy schemat przedstawia jedynie możliwe zastosowanie centrali i powinien być uważany tylko jako przykład. Jedynie
dogłębna analiza zagrożeń “maszyny-bramy” i odpowiednia ocena wymagań końcowego użytkownika mogą pozwolić na określenie ile i jakie
elementy należy zainstalować.
1. Szlaban WIL
2. Słupek z przełącznikiem
3. Przełącznik na klucz
4. Klawiatura radiowa
5. Słupek z fotokomórką
6. Dwie fotokomórki FOTO
7. Sygnalizacja świetlna
8. Sygnalizacja świetlna
9. Ramię zamykające dostęp
10. Listwa ochronna dla FOTO 1
11. Naklejki ostrzegawcze
12. Lampa ostrzegawcza
13. Antena radiowa
14. Nadajnik radiowy
2
2.3) Wykaz przewodów
W typowej instalacji na rysunku 2 pokazano przewody niezbędne do wykonania połączeń różnych urządzeń, natomiast w tabeli 1 są poda-
ne dane tych przewodów.
Zastosowane przewody powinny być dostosowane do rodzaju instalacji; na przykład zaleca się przewód typu H03VV-F do
zastosowań wewnątrz pomieszczeń lub H07RN-F do zastosowań zewnętrznych.
Uwaga 1: jeżeli przewód zasilający jest dłuższy niż 30 m, należy zastosować przewód o większej średnicy, np. 3x2,5 mm
2
i konieczne jest
uziemienie w pobliżu systemu automatyki.
Połączenie Typ przewodu Zalecana maksymalna długość
A: Linia zasilania przewód 3x1,5mm
2
30m (uwaga 1)
B: Lampa ostrzegawcza przewód 2x0,5mm
2
20m
C: Anteną przewód ekranowany typu RG58 20m (zalecane mniej niż 5 m)
D: Fotokomórki przewód 2x0,25mm
2
(Tx) 30m
przewód 4x0,25mm
2
(Rx) 30m
E: Przełącznik na klucz przewód 4x0,25mm
2
30m
F: Listwy krawędziowej przewód 2x0,25mm
2
30m
G: Fotokomórki przewód 2x0,25mm
2
30m
przewód 4x0,25mm
2
30m
Tabella 1: elenco cavi
