2.1) Einsatzgrenzen
Die Leistungsdaten der Produkte sind in Kapitel “9 Technische Merkmale” angegeben; sie ermöglichen als einzige Werte eine korrekte Bewer-
tung der Eignung der Produkte.
2.2) Typische Anlage

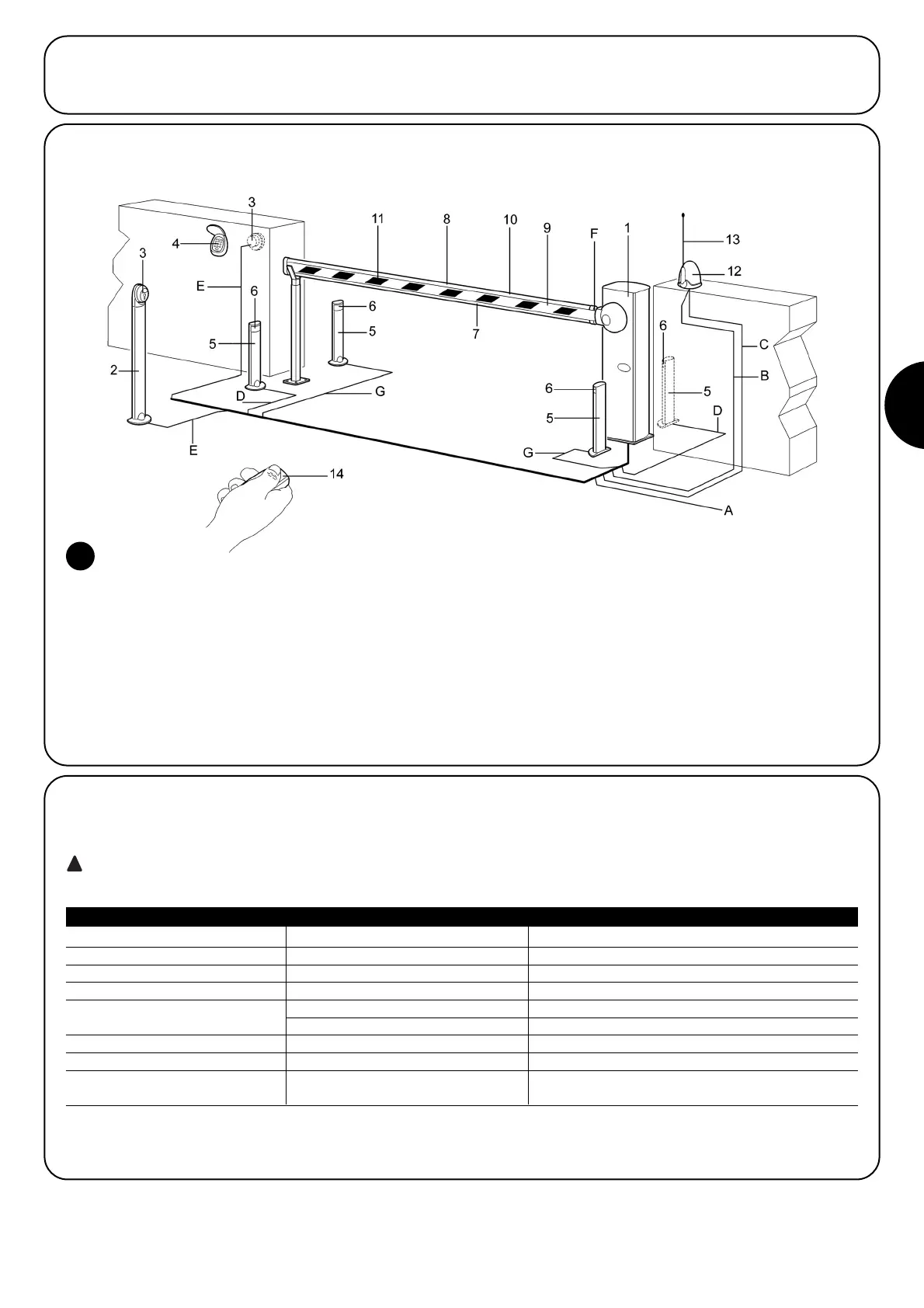

MERKE: Diese Zeichnung stellt nur eine Anwendungsmöglichkeit der Zentrale dar und ist als Beispiel zu betrachten. Erst nach einer genau-
en Analyse der Risikos der Tor-”Maschine und einer Bewertung der Wünsche des Endkunden kann festgelegt werden, wieviele und welche
Teile installiert werden sollten.
1. Schranke WIL
2. Standsäule für Schlüsseltaster
3. Schlüsseltaster
4. Funktastatur
5. Standsäule für Photozelle
6. Photozellenpaar FOTO
7. Leuchtanzeige
8. Leuchtanzeige
9. Schrankenbaum
10. Schaltleiste an FOTO 1
11. Signalstreifen
12. Blinkleuchte
13. Funkantenne
14. Funksender
2
2.3) Kabelliste
In der typischen Anlage in Abbildung 2 sind auch die Kabel angegeben, die zur Verbindung der verschiedenen Vorrichtungen erforderlich
sind; in Tabelle Nr. 1 sind die Merkmale der Kabel verzeichnet.
Die benutzten Kabel müssen für die jeweilige Installation geeignet sein; zum Beispiel wird ein Kabel des Typs H03VV-F zum
Verlegen in Innenräumen empfohlen, oder des Typs H07RN-F für Außenanwendungen.
Anmerkung 1: wenn das Versorgungskabel länger als 30m ist, muss ein Kabel mit größerem Querschnitt benutzt werden, z.B. 3x2,5mm
2
und eine Sicherheitserdung in der Nähe der Automatisierung ist erforderlich.
Anschluss Kabeltyp Max. zulässige Länge
A: Elektrische Versorgungslinie N°1 Kabel 3x1,5mm
2
30m (Anmerkung 1)
B: Blinkleuchte N°1 Kabel 2x0,5mm
2
20m
C: Antenne N°1 abgeschirmtes Kabel des Typs G58 20m (vorzugsweise weniger als 5m)
D: Photozellen N°1 Kabel 2x0,25mm
2
(Tx) 30m
N°1 Kabel 4x0,25mm
2
(Rx) 30m
E: Schlüsseltaster N°1 Kabel 4x0,25mm
2
30m
F: Bewegliche Hauptleiste N°1 Kabel 2x0,25mm
2
30m
G: Schaltleiste N°1 Kabel 2x0,25mm
2
30m
N°1 Kabel 4x0,25mm
2
30m
Tabelle Nr. 1: Kabelliste
