2.1) Gebruikslimieten
De gegevens met betrekking tot de prestaties van de producties kunt u in hoofdstuk “9 Technische gegevens” vinden en dat zijn de enige
waarden waarmee het mogelijk is correct te beoordelen of het product voor een bepaalde toepassing geschikt is.

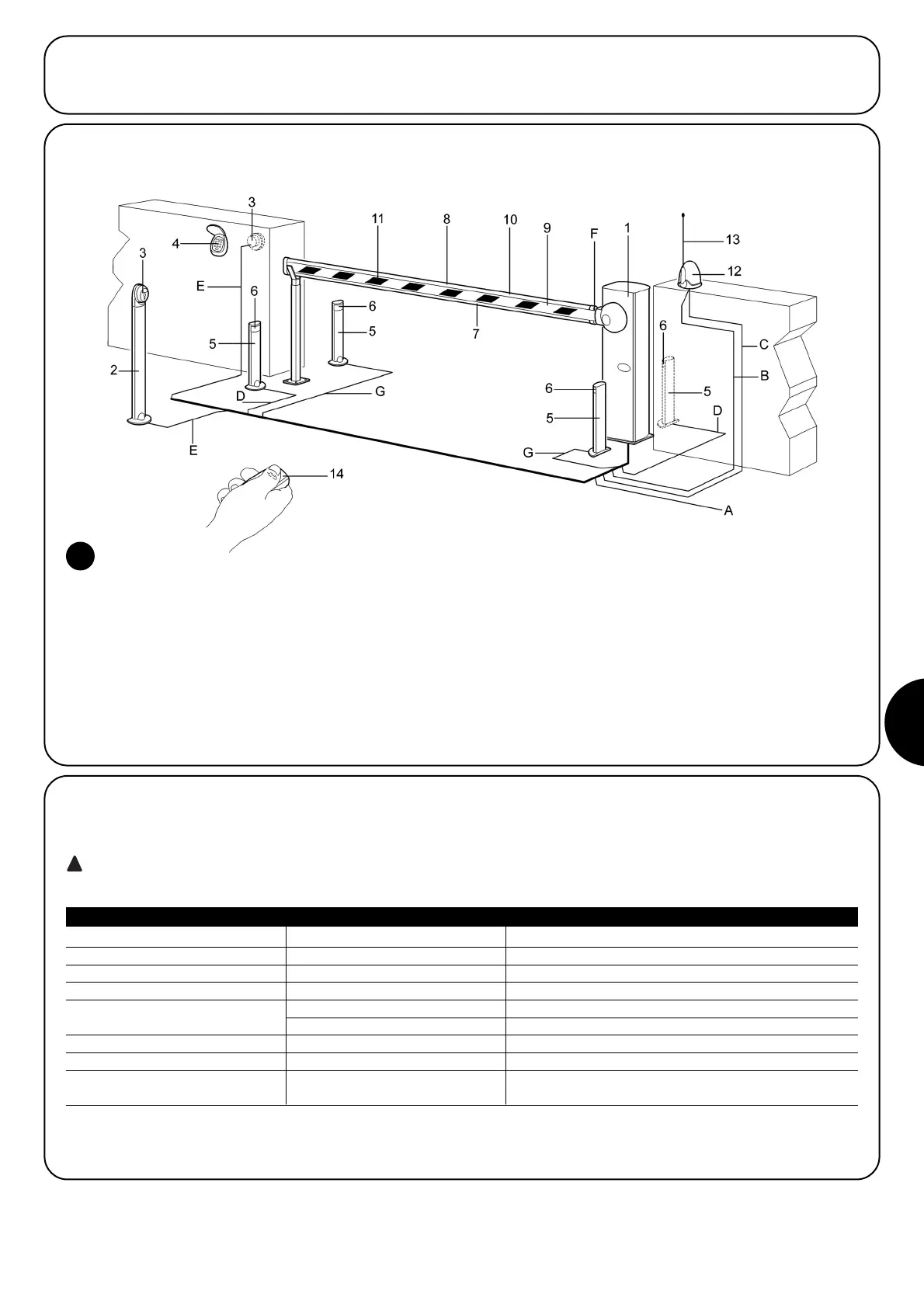

2.2) Impianto tipico
N.B.: Dit schema laat slechts één toepassing van de besturingseenheid zien en dient alleen als voorbeeld. Alleen een uitgebreide risicoana-
lyse van de “Machine” poort en een juiste beoordeling van de verlangens van de eindgebruiker kunnen vaststellen hoeveel en welke ele-
menten er geïnstalleerd moeten worden.
1. Barrière WIL
2. Zuil keuzeschakelaar
3. Sleutelschakelaar
4. Toetsenblok radio
5. Zuil fotocel
6. Stel fotocellen FOTO
7. Lichtsignalering
8. Lichtsignalering
9. Slagboom
10. Gevoelige rand op FOTO 1
11. Zelfklevende signaleringsband
12. Knipperlicht
13. Antenne radio
14. Radiozender
2
2.3) Lijst kabels
Op het installatievoorbeeld op afbeelding 2 worden ook de kabels aangegeven die noodzakelijk zijn voor het aansluiten van de verschillende
inrichtingen; in tabel 1 worden de kenmerken van de kabels aangegeven.
De gebruikte kabels moeten geschikt zijn voor het type installatie; zo bevelen we bijvoorbeeld een kabel van het type H03VV-
F aan, wanneer die binnenshuis gebruikt wordt of van het type H07RN-F wanneer ze buitenshuis gebruikt wordt.
Opmerking 1: als de voedingskabel een lengte van meer dan 30 m heeft, is er een kabel met een grotere doorsnede nodig, bijvoorbeeld
3x2,5mm
2
en dient er aarding in de nabijheid van de automatisering plaats te vinden.
Aansluiting Type kabel Maximaal toegestane lengte
A: Leiding elektrische stroomvoorziening 1 kabel 3x1,5mm
2
30m (opmerking 1)
B: Knipperlicht 1 kabel 2x0,5mm
2
20m
C: Antenne 1 afgeschermde kabel type RG58 20m (aanbevolen lengte minder dan 5m)
D: Fotocellen 1 kabel 2x0,25mm
2
(Tx) 30m
1 kabel 4x0,25mm
2
(Rx) 30m
E: Sleutelschakelaar 1 kabel 4x0,25mm
2
30m
F: Contactlijst 1 kabel 2x0,25mm
2
30m
G: Fotocel 1 kabel 2x0,25mm
2
30m
1 kabel 4x0,25mm
2
30m
Tabella 1: Lijst kabels
