31
F

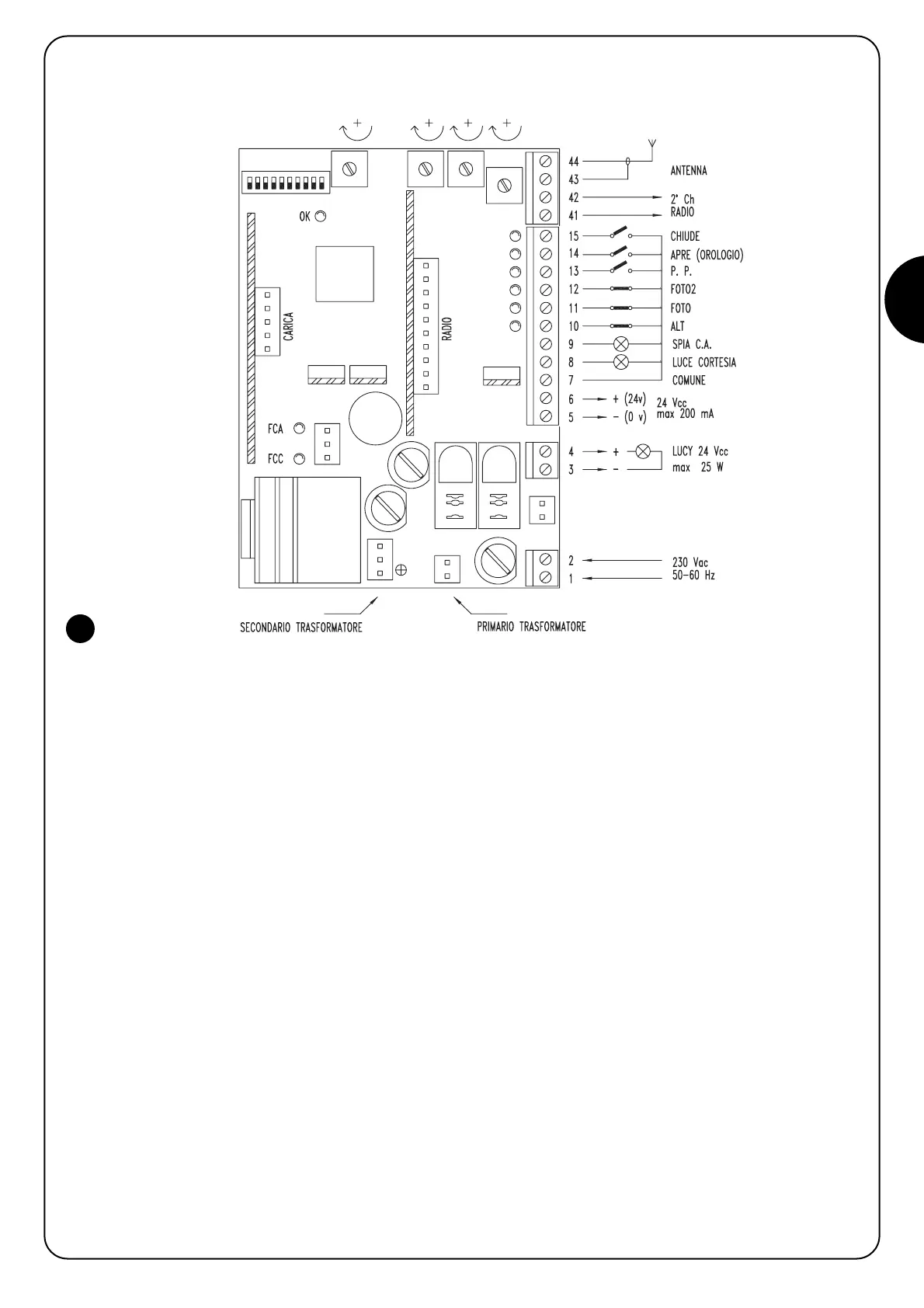

3.3) Description des connexions
Nous donnons une brève description des connexions possibles de la centrale vers l’extérieur:
1-2 : 230 Vca = Alimentation électrique 230 Vca 50/60 Hz
3-4 : Clignotant = Sortie pour connexion au clignotant 24 Vcc, puissance maximum de la lampe 25 W
5-6 : 24 Vcc = Sortie 24 Vcc pour alimentation services (photocellules, radio etc.) maximum 200 mA
7 : Commune = Commune pour toutes les entrées (comme Commune, on peut utiliser également la borne 6)
8 : Eclairage de fonctionnement = Sortie pour éclairage de fonctionnement 24 Vcc, puissance maximum de la sortie 10 W
9 : Voyant portail ouvert = Sortie pour voyant portail ouvert 24 Vcc, puissance maximum du voyant 10 W
10 : Halte = Entrée avec fonction de HALTE (urgence, blocage ou sécurité extrême)
11 : Photocellule = Entrée pour dispositifs de sécurité (photocellules, barres palpeuses)
12 : Photocellule2 = Entrée pour sécurités avec intervention en ouverture (photocellules, barres palpeuses)
13 : Pas-à-Pas = Entrée pour fonctionnement cyclique (OUVRE STOP FERME STOP)
14 : Ouverture-Temporisateur = Entrée pour ouverture (éventuellement commandée par un temporisateur)
15 : Fermeture = Entrée pour fermeture
41-42 : 2e canal radio = Sortie de l’éventuel second canal du récepteur radio
43-44 : Antenne = Entrée pour antenne du récepteur radio
Les connexions restantes sont déjà effectuées en usine, pour une information complète, nous en donnons la liste:
TRANSF. PRIM. = Primaire du transformateur d’alimentation
TRANSF. SECOND. = Secondaire du transformateur d’alimentation
MOTEUR = Sortie pour connexion moteur 24 Vcc
La centrale contient deux autres prises à utiliser pour les cartes en option:
RADIO = Prise pour récepteurs radio produits par Nice
CHARGE = Prise pour carte chargement batterie
