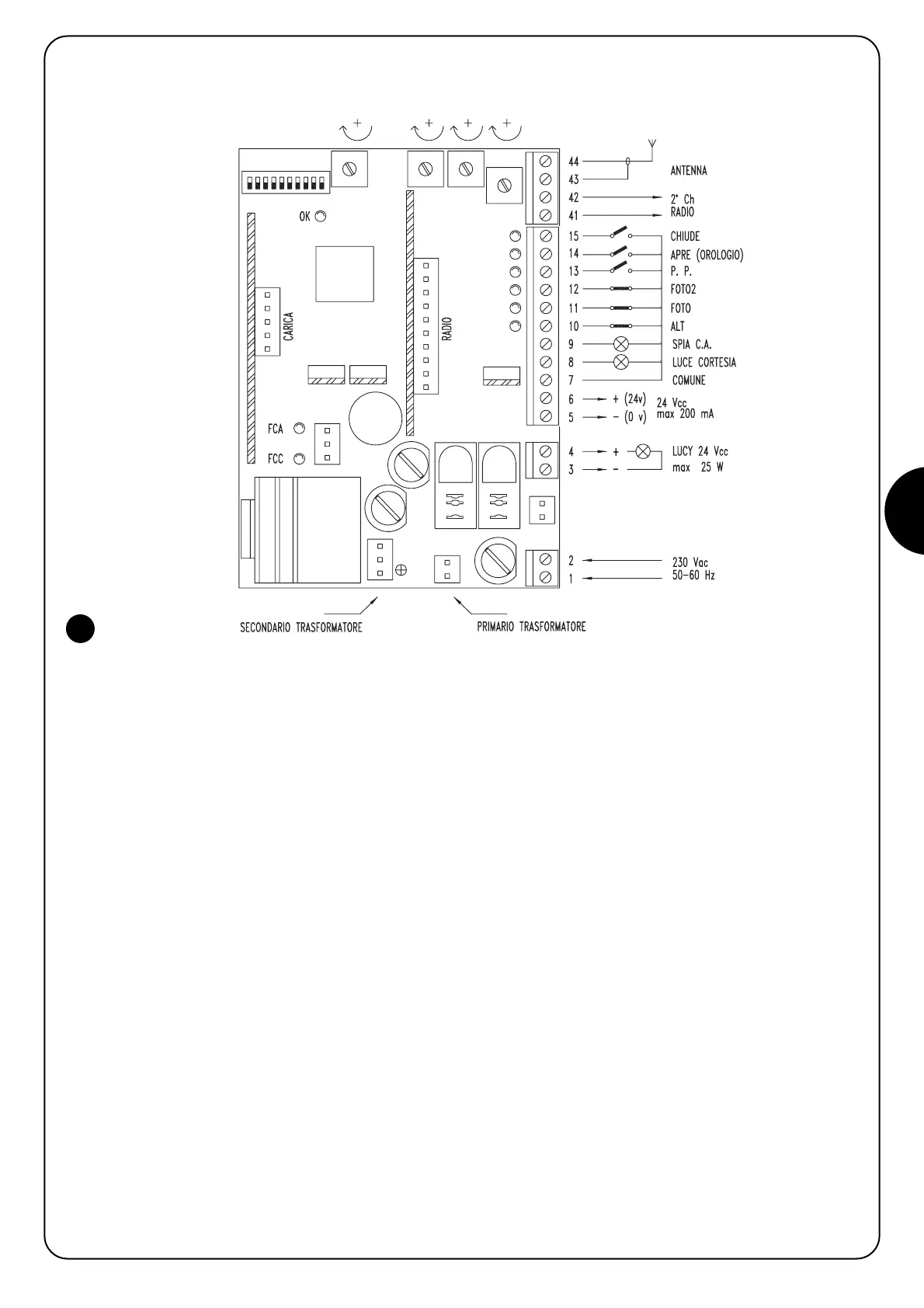

3.3) Descripción de las conexiones
A continuación, describimos brevemente las posibles conexiones de la central hacia el exterior:
1-2 : 230 Vca = Alimentación eléctrica 230 Vca 50/60 Hz
3-4 : Luz intermitente = Salida para la conexión a la luz intermitente 24 Vcc, potencia máxima de la lámpara 25 W
5-6 : 24 Vcc = Salida 24 Vcc para la alimentación de los equipos auxiliares (Fotocélula, Radio, etc.) máximo 200 mA
7 : Común = Común para todas las entradas (el borne 6 también puede utilizarse como Común)
8 : Luz Cortesía = Salida para la luz de cortesía 24 Vcc, potencia máxima de la salida 10 W
9 : Indicador luminoso = Salida para el indicador luminoso Verja Abierta 24 Vcc, potencia máxima del indicador luminoso 10 W
Verja Abierta
10 : Stop = Entrada con función de STOP (Emergencia, bloqueo, o seguridad extrema)
11 : Fotocélula = Entrada para los dispositivos de seguridad (Fotocélulas, bordes neumáticos)
12 : Fotocélula2 = Entrada para los dispositivos de seguridad que se accionan durante la apertura
(Fotocélulas, bordes neumáticos)
13 : Paso a Paso = Entrada para el funcionamiento cíclico (ABRE STOP CIERRA STOP)
14 : Abre-reloj = Entrada para la apertura (posiblemente accionada por un reloj)
15 : Cierra = Entrada para cierre
41-42 : 2° Canal Radio = Salida del posible segundo canal del radiorreceptor
43-44 : Antena = Entrada para la antena del radiorreceptor
Las restantes conexiones se efectúan en fábrica; para una información más completa, citamos la lista de las mismas:
TRANSF. PRIM. = Devanado primario del transformador de alimentación
TRANSF. SECUND. = Devanado secundario del transformador de alimentación
MOTOR = Salida para la conexión del motor 24 Vcc
En la central hay otras dos conexiones que se utilizan para las siguientes tarjetas opcionales:
RADIO = Conexión para los radiorreceptores fabricados por Nice
CARGA = Conexión para la tarjeta del cargador de batería
