79
NL

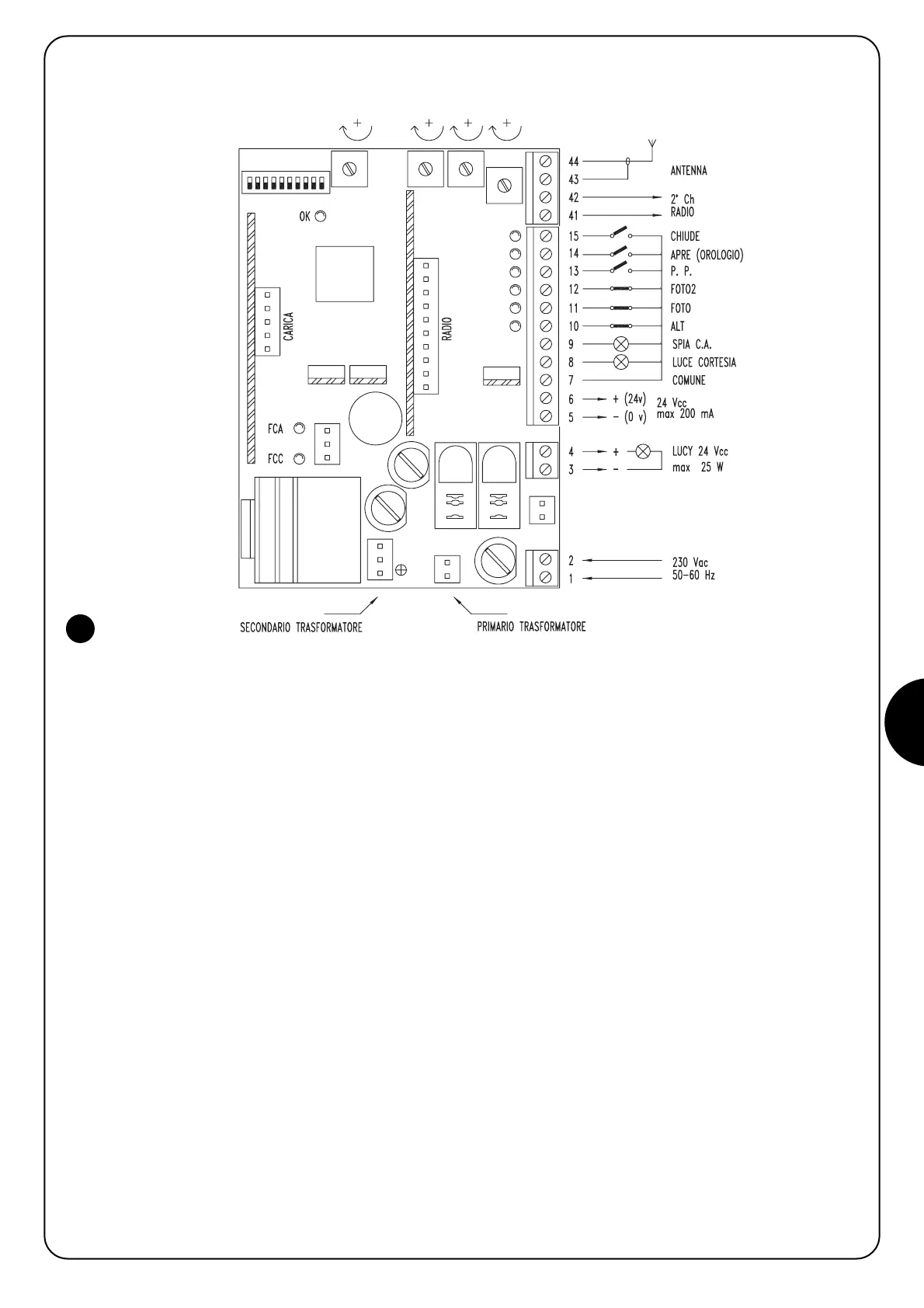

3.4) Beschrijving van de aansluitingen
We geven hieronder een beknopte beschrijving van mogelijke externe aansluitingen van de besturingseenheid:
1-2 : 230 - 120 Vac = Elektrische voeding 230 - 120 Vca 50/60 Hz
3-4 : Knipperlicht = Uitgang voor aansluiting op knipperlicht 24 Vcc, maximumvermogen van de lamp 25 W
5-6 : 24 Vcc = Uitgang 24 Vcc voor voeding gebruikers (Foto, Radio etc.) maximaal 200 mA
7 : Gemeenschappelijk = Gemeenschappelijk voor alle ingangen (als Gemeenschappelijk kan ook de klem 6 worden gebruikt)
8 : Gebruikerslicht = Uitgang voor gebruikerslicht 24 Vcc, maximumvermogen van de uitgang10 W
9 : Lampje P.O. (S.C.A.) = Uitgang voor lampje Poort Open 24 Vcc, maximumvermogen van het lampje10 W
10 : Stop = Ingang met STOP functie (Noodstop, vergrendeling of extreme veiligheid)
11 : Foto = Ingang voor veiligheidsinrichtingen (fotocellen, contactlijsten)
12 : Foto2 = Ingang voor veiligheden met activering in openingsfase (fotocellen, contactlijsten)
13 : Stap-voor-stap = Ingang voor cyclische werking (OPEN STOP SLUIT STOP)
14 : Open-Klok = Ingang voor opening (eventueel aangestuurd door een klok)
15 : Sluit = Ingang voor sluiting
41-42 : 2° Ch radio = Uitgang voor het eventuele tweede kanaal van de radio-ontvanger
43-44 : Antenne = Ingang voor antenne radio-ontvanger
De overige aansluitingen worden reeds in de fabriek tot stand gebracht, voor alle compleetheid volgt hier een overzicht van deze aansluitin-
gen:
PRIM. TRANSF. = Primair voedingstransformator
SEC. TRANSF. = Secundair voedingstransformator
MOTOR = Uitgang voor motoraansluiting 24 Vcc
Op de besturingseenheid zitten nog twee andere aansluitingen, die voor de volgende optionele kaarten gebruikt kunnen worden:
RADIO = Aansluiting voor door Nice geproduceerde radio-ontvangers
OPLADEN = Aansluiting voor kaart batterijoplader
