6.10 Harmony - Raccordements électriques

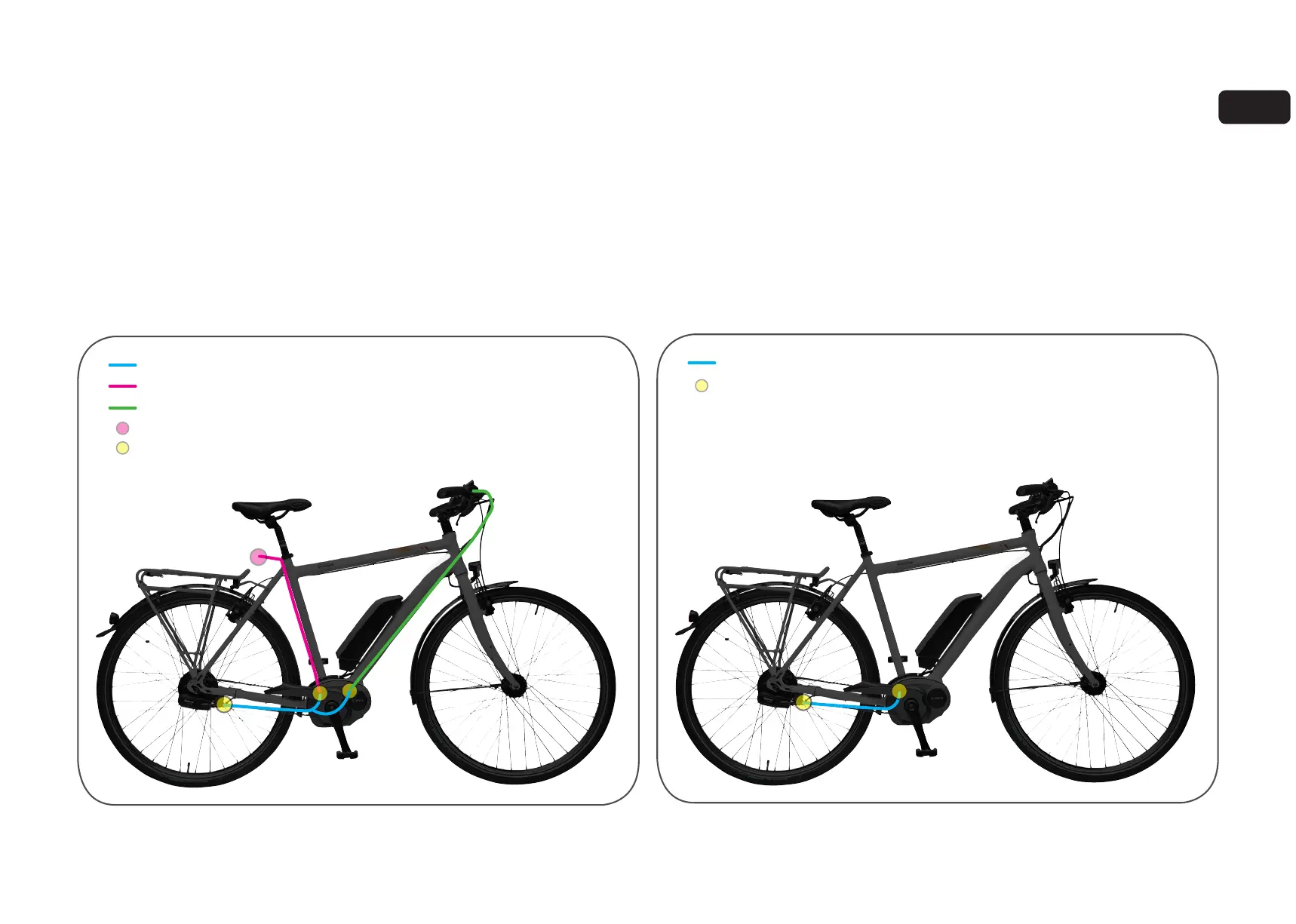

Vous trouverez ci-dessous un aperçu des raccordements électriques
des systèmes Harmony 330 et Harmony 380/380SE :
Vous trouverez ci-dessous un aperçu des raccordements électriques
du système Harmony H|Sync :
Câblage en Y – de l'interface de moyeu Harmony jusqu'à la zone de l'axe de pédalier (AP)
Câblage d'alimentation – de la batterie / du système d'alimentation du vélo électrique jusqu'à la zone de l'AP
Câble du régulateur du cycliste – du guidon à la zone de l'AP
Connexion à l'alimentation du vélo électrique (fourni par le fabricant de l'équipement d'origine)
Connexions Harmony (fournies)
18-44V
Câblage H|Sync – directement relié au système du vélo électrique pour l'alimentation et la communication CAN
Connexions H|Sync (fournies)
HARMONY - ASSEMBLAGE DES COMPOSANTS
