47
DE
TECHNISCHES BEDIENUNGSHANDBUCH

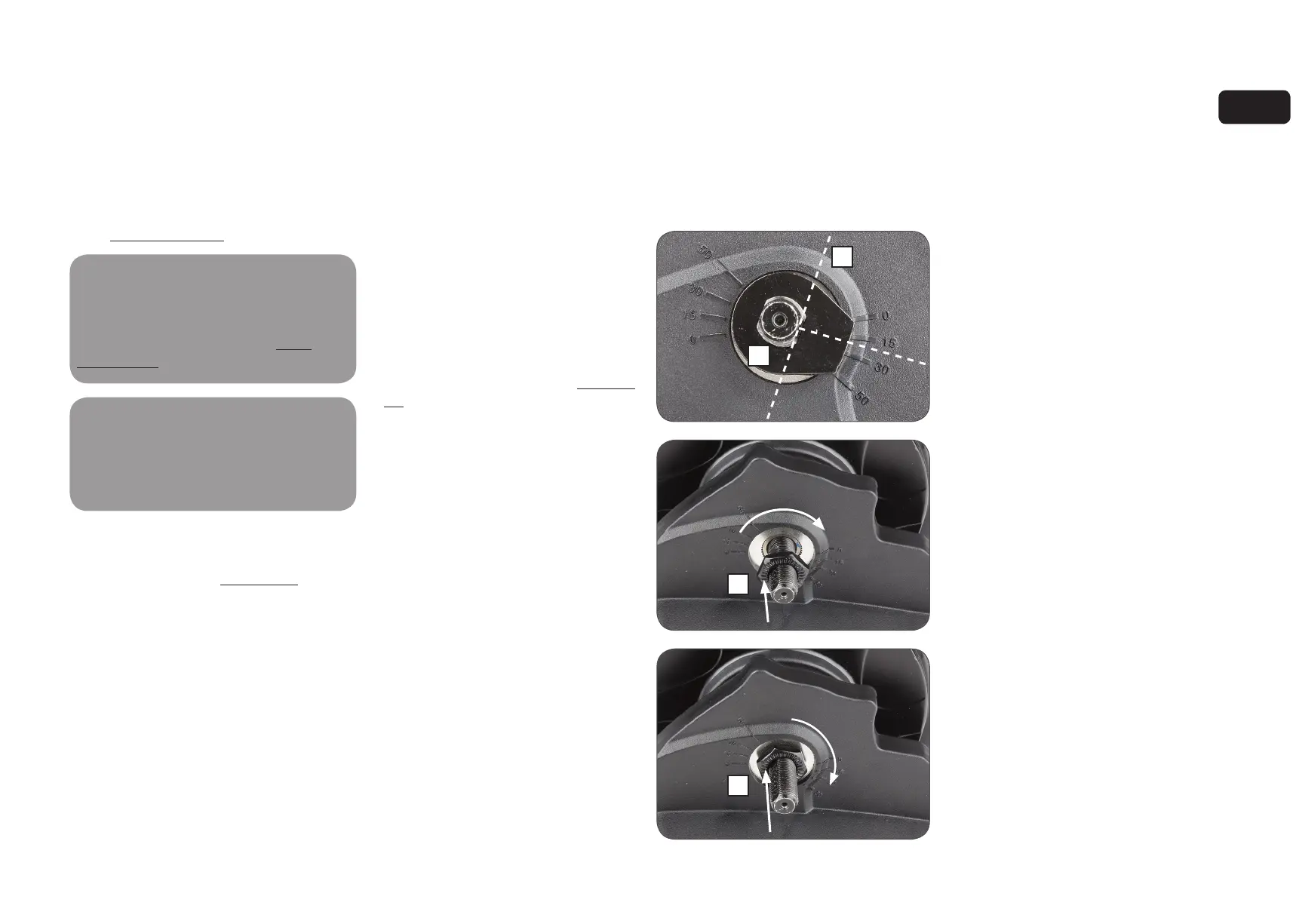

6.7 Harmony Naben-Interface montieren
1. Entfernen Sie die, wenn sie noch montiert
ist (vgl. Abschnitt 6.2).
Die CVPs der Serien N330 und
N360/N380/N380SE haben
verschiedene Konfigurationen und
sind nur mit den entsprechenden Harmony-
Nabenverbindungen kompatibel. Siehe
Abschnitt 6.6.
Die Position des Mitnehmers ist
unwichtig beim Zusammenbau
von Harmony-Produkten.
Der Kalibrierungsprozess legt die
Mitnehmerposition automatisch fest.
2. chieben Sie die Harmony-
Nabenverbindung über die rechte Achse
und richten Sie die Abflachungen der
Achse (A) mit dem in Abschnitt 6.6
bestimmten Montagewinkel aus.
• Alternativ kann eine Nasenscheibe (E)
über der Harmony-Nabenverbindung
eingebaut werden, um den Einbauwinkel
auszurichten.
3. Wenn der Montagewinkel ausgerichtet ist,
setzen Sie die Harmony-Nabenverbindung
voll auf den Mitnehmer und die gezahnte
Mutter auf, bis sie mit der gezahnten
Mutter fluchtet, wie gezeigt.
4. Schrauben Sie die rechte Mutter (C) auf
die Achse, wobei die Rippen nach außen
zeigen und ziehen Sie sie mit 10 - 15 Nm
an.
5. Bauen Sie das Hinterrad gemäß Abschnitt
5.2 ein.
A
B
C
C
!
!
HARMONY MONTAGE VON EINZELTEILEN
