NuVinci Harmony H|Sync - Das Hinterrad Einbbauen

39
DE
TECHNISCHES BEDIENUNGSHANDBUCH
5.2 Das Hinterrad einbbauen

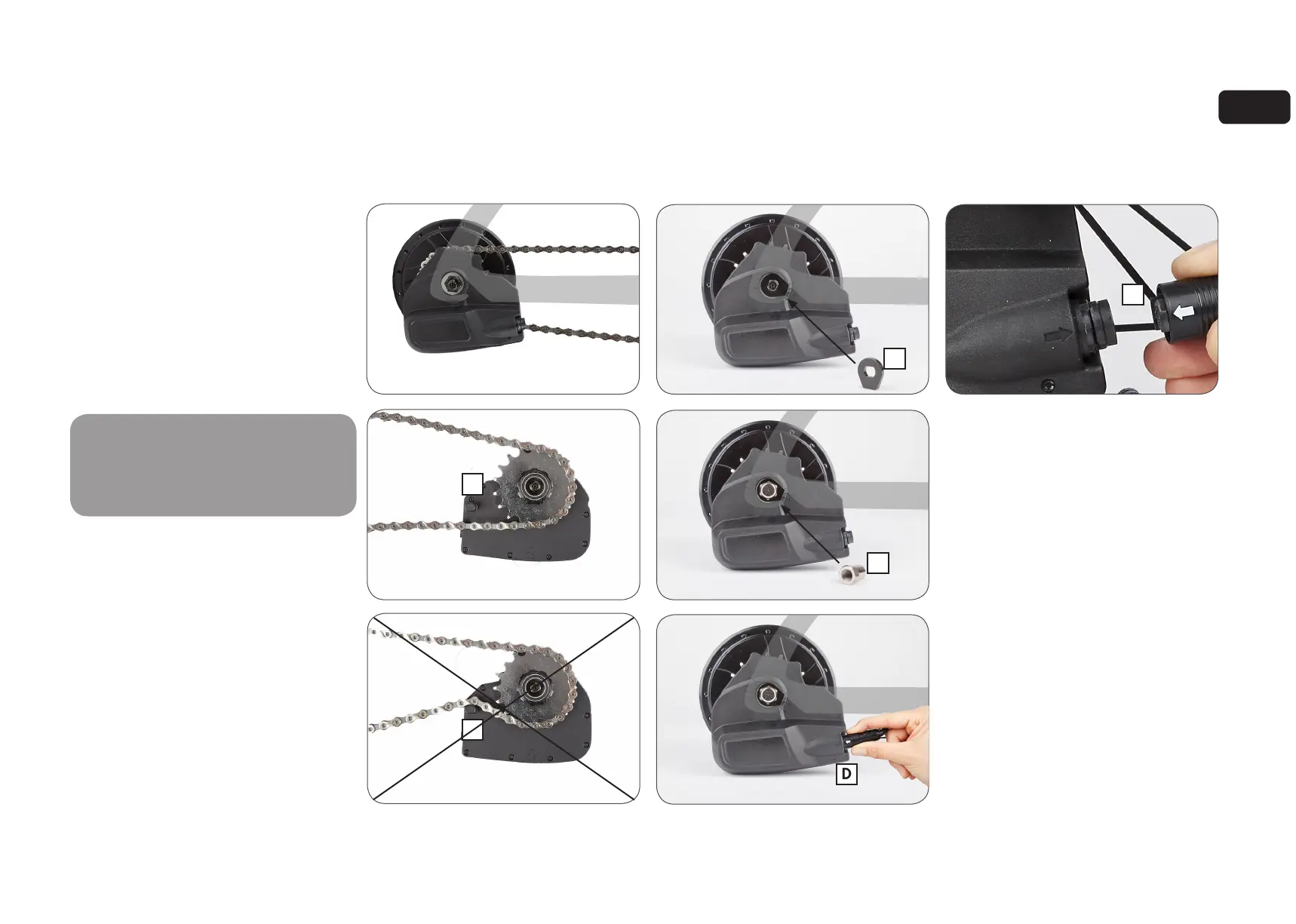

1. Führen Sie das Hinterrad in den Rahmen
ein und achten Sie darauf, dass Sie
den Harmony-Kabelstrang und den
Hauptanschluss nicht einklemmen oder
behindern.
- Richten Sie die Kette entlang der Harmony-
Nabenverbindung und auf dem Ritzel aus.
- In einigen Fällen ist es am einfachsten,
die Kette vom vorderen Kettenring
zu entfernen, um das Montieren des
Hinterrades zu erleichtern.
t
2. Schieben Sie eine Nasenscheibe (B)
auf jedes Achsenende. Die Rippen der
Nasenscheiben müssen in Richtung des
Ausfallendes des Rahmens zeigen. Die
rechtwinklige Nabe muss ins Ausfallende
des Rahmens greifen.
3. Montieren Sie die Achsmuttern (C).
Anzugsdrehmoment 30 - 40 Nm.
- Bei Felgen- und Klemmrollenbremsen
die Hinterradbremse entsprechend der
Herstelleranweisungen anschließen.
4. Den Harmony-Hauptanschluss durch
Ausrichten der Pfeile (D) und vorsichtiges
Zusammendrücken montieren.
A
Platzieren Sie die Nabe (A) des
Hinterrad-Geschwindigkeitssensors
auf der Harmony-Nabenverbindung.
Die Kette sollte diesen Sensor beim Einpassen
des Rades nicht erfassen.
B
D
C
A

!
D
HARMONY - ALLGEMEINE HANDHABUNG
