76
NL
TECHNISCHE GEBRUIKERSHANDLEIDING
B
D
E
6.6 Harmony
TM
Hub Interface

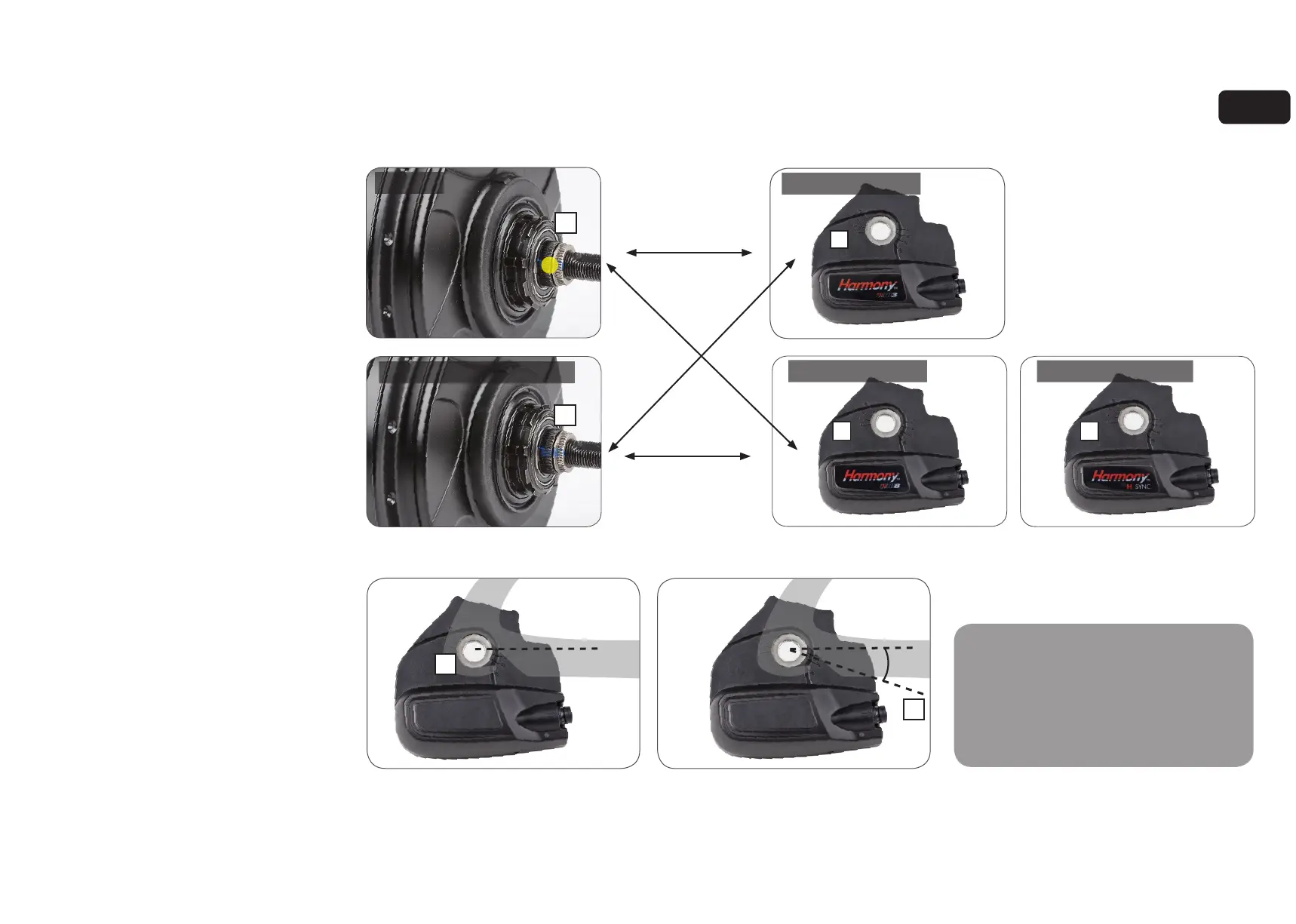

Compatibility & Orientation
1. Zorg ervoor dat u de juiste Harmony
naafinterface hebt voor uw NuVinci
Optimized CVP.
• N330 CVP's hebben een gele stip (A
en zijn alleen compatibel met HHI3-
naafinterfaces (B, voor Harmony-systemen).
• N360 en N380/N380SE CVP's hebben
een zwarte schakelaandrijving (C) en zijn
alleen compatibel met HHI8- en H|Sync-
naafinterfaces (D, voor Harmony 380 en
Harmony H|Sync- systemen).
2. Gebruik de niet geïnstalleerde Harmony-
naafinterface (E) om de gewenste positie te
bepalen.
• Oriëntatie is voorwaarts, parallel aan
de kabelvoering en met de hoofdstekker
voorwaarts.
• Beweeg de Harmony-naafinterface langs
het uiteinden om speling te hebben op
verschillende asposities.
3. Bij een correcte oriëntatie van de Harmony-
naafinterface in het rechtertuitvaleinde,
is de installatiehoek (F) gelijk aan de
aangegeven hoek ten opzichte van de
dropout (20 graden in dit voorbeeld).
• Gebruik de markeringen op de Harmony-
naafinterface om bij benadering uw
installatiehoek te bepalen.
C
A
6.6 Comptabiliteit van de Harmony-
naafinterface
N330 en N360/N380/N380SE
serie CVP's hebben verschillende
schakelaandrijvingconfiguraties, en
zijn alleen compatibel met de juiste Harmony
naafinterface. Probeer geen incorrecte
Harmony-naafinterfaces te monteren, omdat
hierdoor beschadigingen ontstaan.
0°
0°
F
20°
compatibel
compatibel
incompatibel
D
incompatibel
!
Harmony naafinterface 3
Harmony naafinterface 8
Harmony naafinterface Sync
N330 CVP
N360/N380/N380SE CVP
HARMONY ASSEMBLAGE VAN DE COMPONENTEN
