NuVinci Harmony H|Sync - Ausrichtung

46
DE
TECHNISCHES BEDIENUNGSHANDBUCH
B
D
E
C
A
Getriebenaben der Serien N330
und N360/N380/N380SE haben
unterschiedliche Aufnahmen für
Harmony Naben-Interfaces und sind nur
mit bestimmten Harmony Naben-Interfaces
kompatibel. Versuchen Sie nicht, ein Naben-
Interface einzubauen, das nicht passt, da dies
zu Schäden führt.
0°
0°
F
20°
kompatible
kompatible
inkompatible
D
inkompatible

!
Harmony HHI3 Naben-Interface
Harmony HHI8 Naben-Interface
Harmony HISync Naben-Interface
N330 Nabe
N360/N380/N380SE Nabe

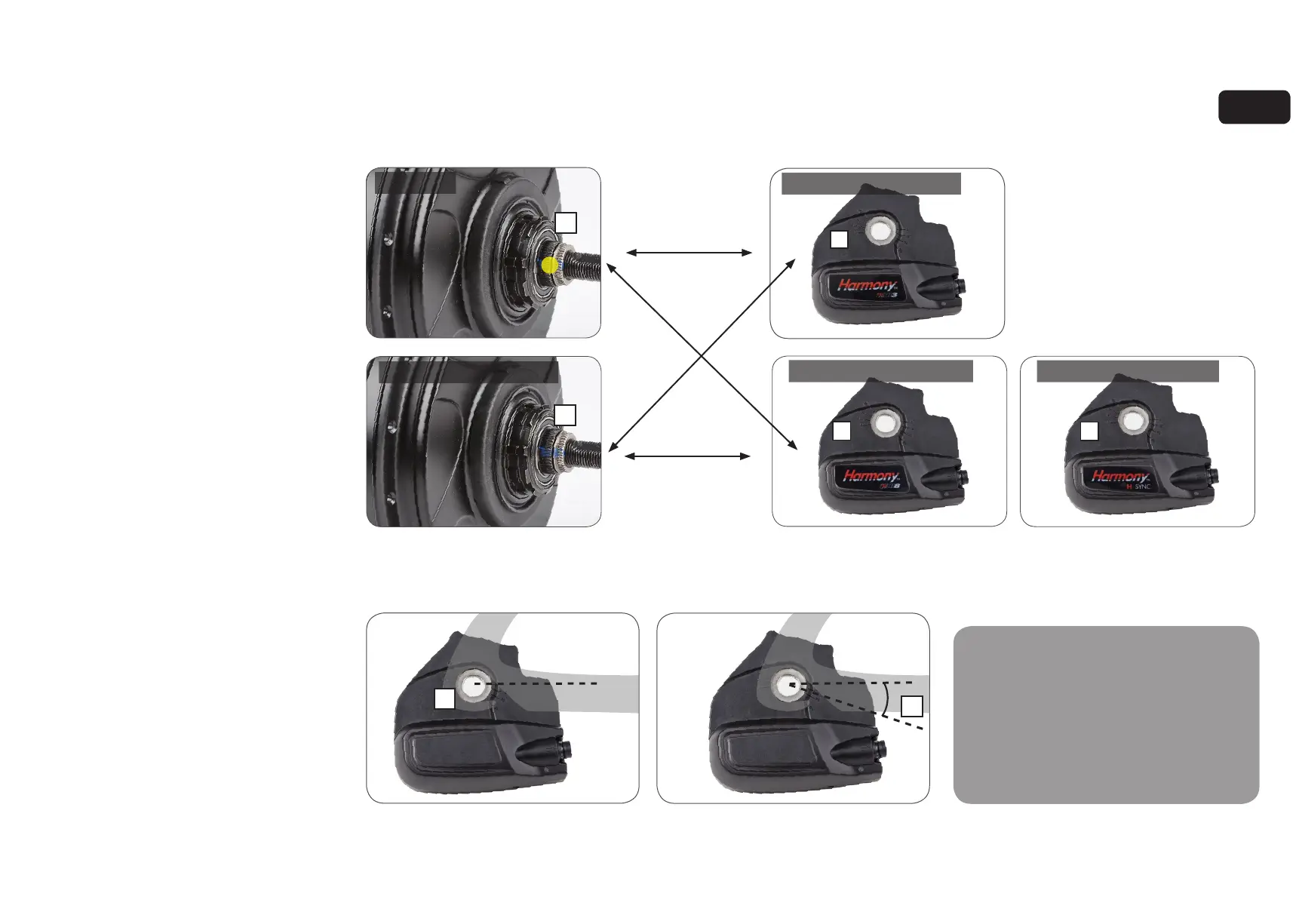

HARMONY MONTAGE VON EINZELTEILEN
1. Achten Sie darauf, dass Sie das korrekte
Harmony Naben-Interface für Ihre NuVinci
Optimized Nabe haben.
• N330 Naben sind mit einem gelben Punkt
(A) markiert und sind ausschließlich mit
einem Harmony HHI3 Naben-Interface (B, für
Harmony 330 Produktgruppen) kompatibel.
• N360 und N380/N380SE Naben haben
keinen gelben Punkt (C) und sind nur mit dem
Harmony HHI8 und Harmony H|Sync Naben-
Interface (D, für Harmony 380 und Harmony
H|Sync Produktgruppen) kompatibel.
2. Verwenden Sie das noch nicht montierte
Harmony Naben-Interface (E), um die
gewünschte Ausrichtung zu bestimmen.
• Die übliche Ausrichtung ist nach vorne
gerichtet, parallel zum Rahmen entlang der
Ketten- oder der Sitzstrebe. Hauptanschluss
zeigt nach vorne.
• Bewegen Sie das Harmony Naben-Interface
innerhalb des rechten Ausfallendes auch
auf horizontaler Ebene hin und her, um
sicherzustellen, dass genügend Spiel für
das Harmony Naben-Interface auch bei
unterschiedlichen Positionen der Naben-
Achse vorhanden ist.
3. Wenn das Harmony Naben-Interface im
rechten Ausfallende korrekt ausgerichtet
ist, entspricht der Einbauwinkel (F) dem
angezeigten Winkel des Ausfallendes (in
diesem Beispiel 20 Grad).
• Verwenden SIe die Markierungen auf
dem Harmony Naben-Interface, um Ihren
Einbauwinkel zu bestimmen.
6.6 Harmony Naben-Interface –
Kompatibilität & Ausrichtung
