NuVinci Harmony H|Sync - Das Ritzel Montieren

42
DE
TECHNISCHES BEDIENUNGSHANDBUCH
• Siehe Abschnitt 8.1 (für Spezifikationen zu
Kette und Riemen).
• The NuVinci Optimized CVPs sind mit
Ritzeln mit 16 – 28 Zähnen kompatibel.
Siehe Abschnitt 8.1 für Anforderungen an
die Ritzelübersetzung und zugelassene
Getriebeübersetzungen.
3. Ersetzen Sie die Anti-Shift-Befestigung (A),
wenn eine Harmony-Nabenverbindung
nicht sofort nach dem Ritzel montiert wird.

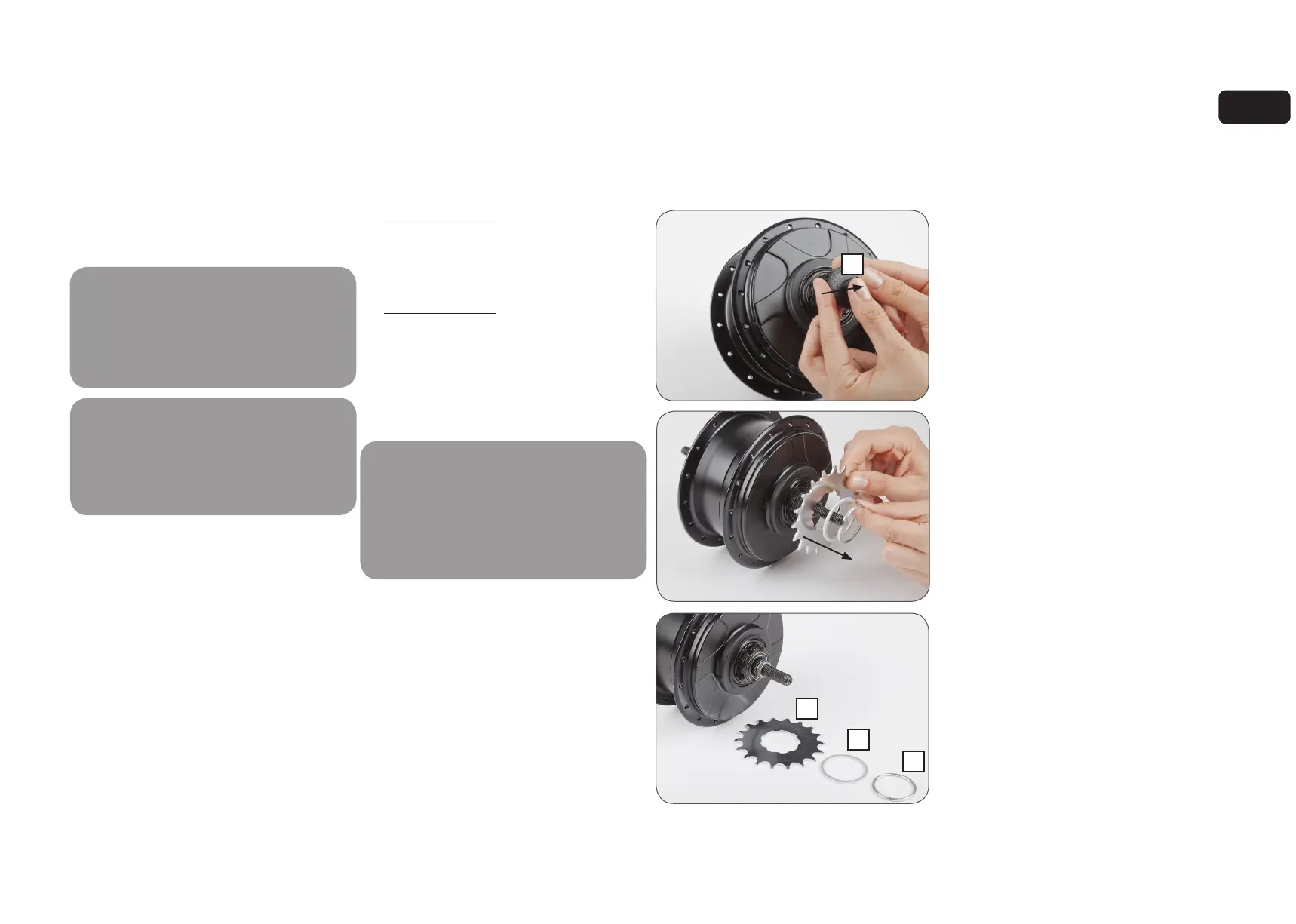

6.2 Das Ritzel montieren
1. Entfernen Sie die Anti-Rutsch Aufnahme
(A), indem Sie sie kräftig vom CVP NuVinci
abziehen.
2. Montieren Sie ein Standardritzel mit
9-Keilnut 3/32 Zoll (2,3mm) (B) mit der
flachen Seite zum CVP, gefolgt vom
mitgelieferten Ritzel-Distanzring (C, wenn
erforderlich) und sichern Sie es mit dem
Ritzel-Schnappring (D).
• Der Ritzel-Distanzring ist für Ritzel
ausgelegt, die am Innendurchmesser
2/32 Zoll (2,3 mm) breit sind. Wenn der
Innendurchmesser 0,17 - 0,18 Zoll (4,3
- 4,5 mm) breit ist, sollte der Distanzring
nicht verwendet werden.
A
B
C
D
Die Verwendung nicht kompatibler
Ketten kann zu Störungen an der
Harmony-Nabenverbindung führen,
CVP-Bestandteile beschädigen und außerdem
zu gefährlichen Bedingungen für den Fahrer
führen.
NuVinci Optimized CVPs sind nicht
kompatibel mit 1/8 Zoll (3,18 mm)
Single-Speed-Ketten und Ritzeln,
die auf mindestens einer Seite flach sind.
Verwenden Sie nur 3/32 Zoll (2,3 mm) Ketten
und Ritzel.
Wenn das Ritzel asymmetrisch
ist, kann eine falsche Montage zu
Beeinträchtigungen mit der Harmony-
Nabenverbindung dazu führen, dass
Bestandteile des CVP beschädigt werden und
zu gefährlichen Bedingungen für den Fahrer
entstehen.

!

!

!
HARMONY MONTAGE VON EINZELTEILEN
