7. Harmony Wartungsanweisungen

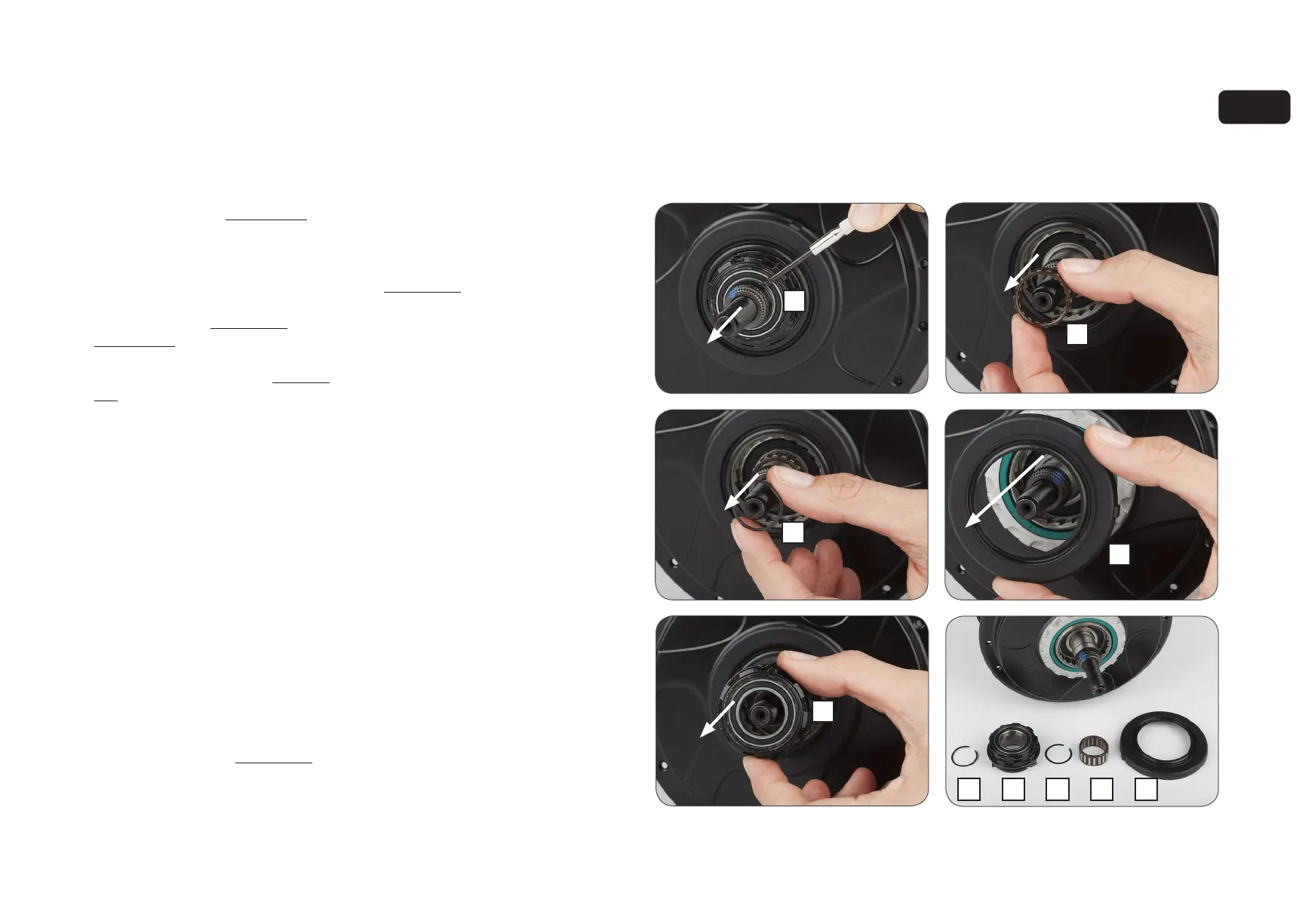

7.1 Den Freilauf warten oder reparieren
1. Das Hinterrad gemäß Abschnitt 5.1
entfernen.
2. Entfernen Sie die Harmony-
Nabenverbindung und den Harmony-
Eingabe-Geschwindigkeits-Ring durch
Umkehrung gemäß Abschnitt 6.7 und
Abschnitt 6.3.
3. Siehe Explosionszeichnung in Abschnitt
8.3. Entfernen Sie den Schnappring des
Ritzels (12), den Distanzring (13, wenn
montiert) und das Ritzel (14).
4. Entfernen Sie den Schnappring (15)
am Mitnehmer und entfernen Sie die
Freilaufbaugruppe (16).
5. Verwenden Sie beim Warten oder Ersetzen
ein mittelschweres Öl oder sehr leichtes,
wasserabweisendes Fett und überprüfen
Sie die Raste und die Federfunktion.
6. Entfernen Sie den inneren Schnappring
(17), das Nadellager (18) und die rechte
Abschirmung (19) wenn diese Bauteile
ersetzt werden sollen.
7. Montieren Sie die gewarteten / neuen
Freilaufkomponenten gemäß der
Explosionszeichnung in Abschnitt 8.3.
HARMONY WARTUNG
8. Montieren Sie das Ritzel und die Harmony-
Bestandteile gemäß Schritt 2. und 3. oben.
9. Montieren Sie das Hinterrad gemäß
Abschnitt 5.2.
1918171615
15
18
19
15
16
