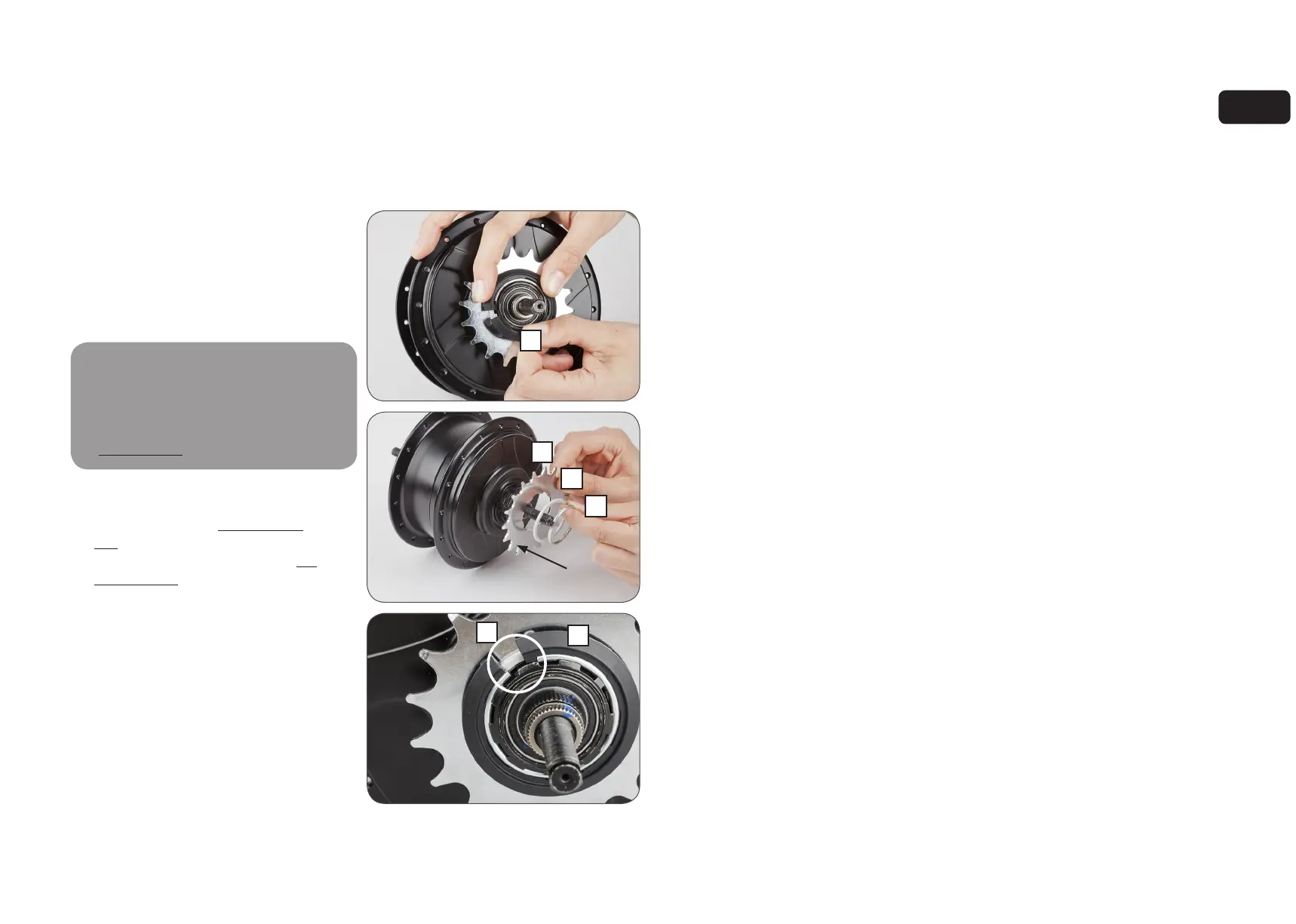

6.3 Installatie van de input-speed-ring
1. Riemcompatibele Harmony-systemen
zijn uitgerust met een input-speed-ring
(A) die moet worden vastgemaakt op
de gemonteerde tandwielklemring (B).
De twaalf magneten in de input-speed-
ring zorgen voor pedaalcadans voor het
Harmony-systeem.
2. Nadat u het tandwiel (C), de
tandwielspacer (D, indien vereist), en
tandwielklemring (B, zie paragraaf
6.2) hebt geïnstalleerd en voordat u de
Harmony-naafinterface installeert (zie
paragraaf 6.6), moet u de input-speed-
ring (A) installeren op de gemonteerde
tandwielklemring (B).
• Monteer met de magneten tegenover het
tandwiel, zoals weergegeven
• Lijn de "tand" input-speed-ring uit met de
opening van de tandwielklemring vast (E),
zoals weergegeven.
• Klem de input-speed-ring vast op de
gemonteerde tandwielklemring.
B
C
D
A
E
Alleen-ketting-Harmony-systemen
gebruiken geen input-speed-ring
omdat zij direct snelheid waarnemen
van het stalen kettingtandwiel. Als u niet zeker
weet met welk systeem uw fiets is uitgerust,
zie paragraaf 8.5.
A
!
HARMONY ASSEMBLAGE VAN DE COMPONENTEN
