NuVinci Harmony H|Sync - 7 Harmony Onderhoudsinstructies; Onderhoud of Vervanging Van Het Freewheel

80
NL
TECHNISCHE GEBRUIKERSHANDLEIDING
7. Harmony onderhoudsinstructies
7.1 Onderhoud of vervanging van het
freewheel
1. Verwijder het achterwiel zoals beschreven
in paragraaf 5.1.
2. Verwijder de Harmony-naafinterface en
Harmony-input-speed-ring zoals beschreven
in paragraaf 6.7 en paragraaf 6.3.
3. Zie de explosietekening in paragraaf 8.3.

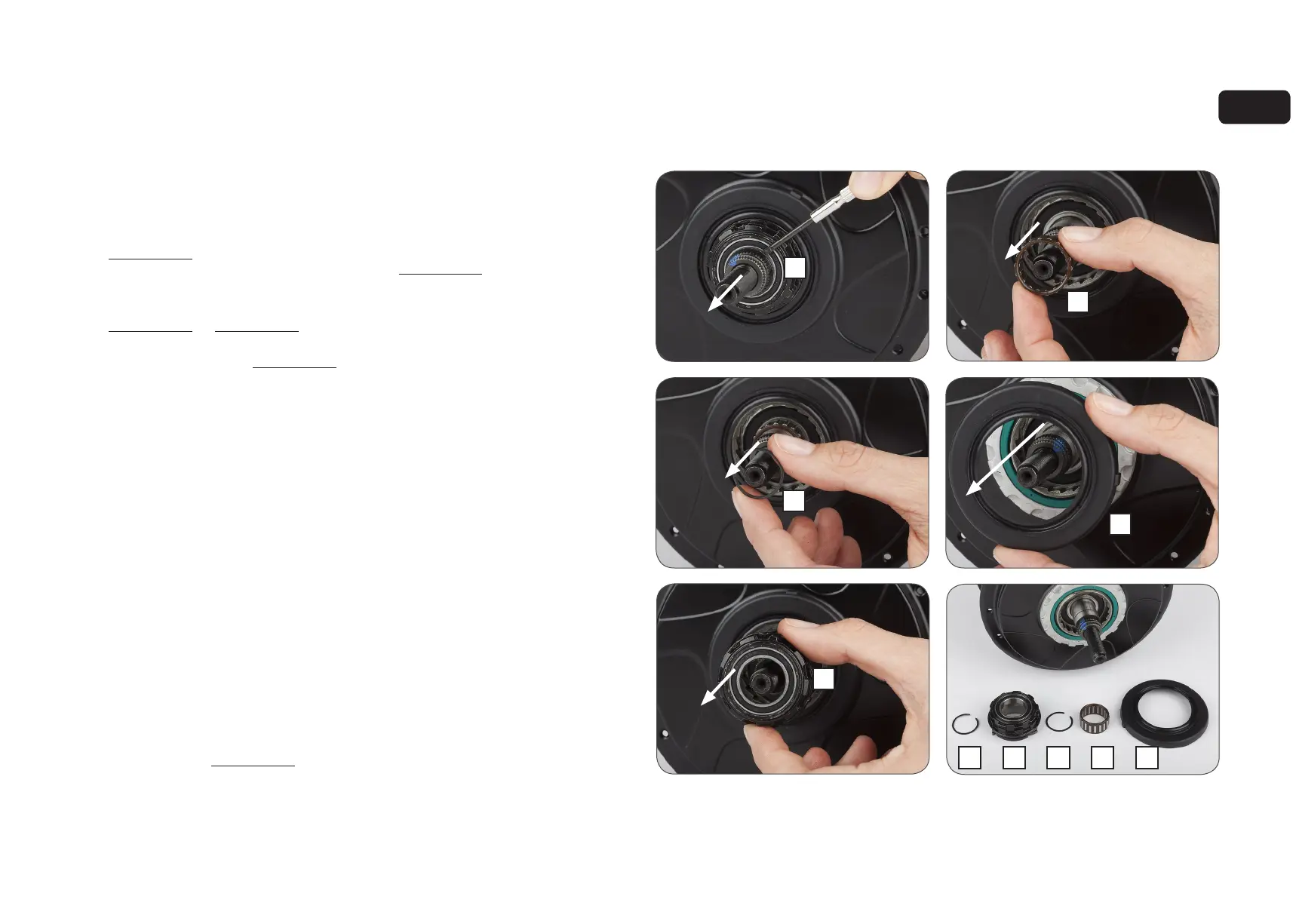

Verwijder de klemring van het tandwiel
(12), de tandwielspacer (13, indien
geïnstalleerd), en het tandwiel (14).
4. Verwijder de klemring (15) op de
draaischakelaar, en verwijder de
freewheelconstructie (16).
5. Bij vervanging of onderhoud van het
freewheel moet een u een medium zoals
olie of licht waterbestendig vet gebruiken
en de werking van de pen en de vering
controleren.
6. Verwijder de binnenste klemring (17), de
naaldlager (18), en de rechterafdekplaat
(19) als deze componenten vervangen
worden.
7. Installeer de onderhouden / nieuwe
freewheelcomponenten volgens de
explosietekening in paragraaf 5.3.
HARMONY ONDERHOUDSINSTRUCTIES
8. Installeer het tandwiel en de Harmony-
componenten volgens stap 2 en stap 3
hierboven.
9. Installeer het achterwiel zoals beschreven
in paragraaf 5.2.
1918171615
15
18
19
15
16
