NuVinci Harmony H|Sync - Den Eingabe-Geschwindigkeits-Ring Montieren

43
DE
TECHNISCHES BEDIENUNGSHANDBUCH
6.3 Den Eingabe-Geschwindigkeits-Ring
montieren

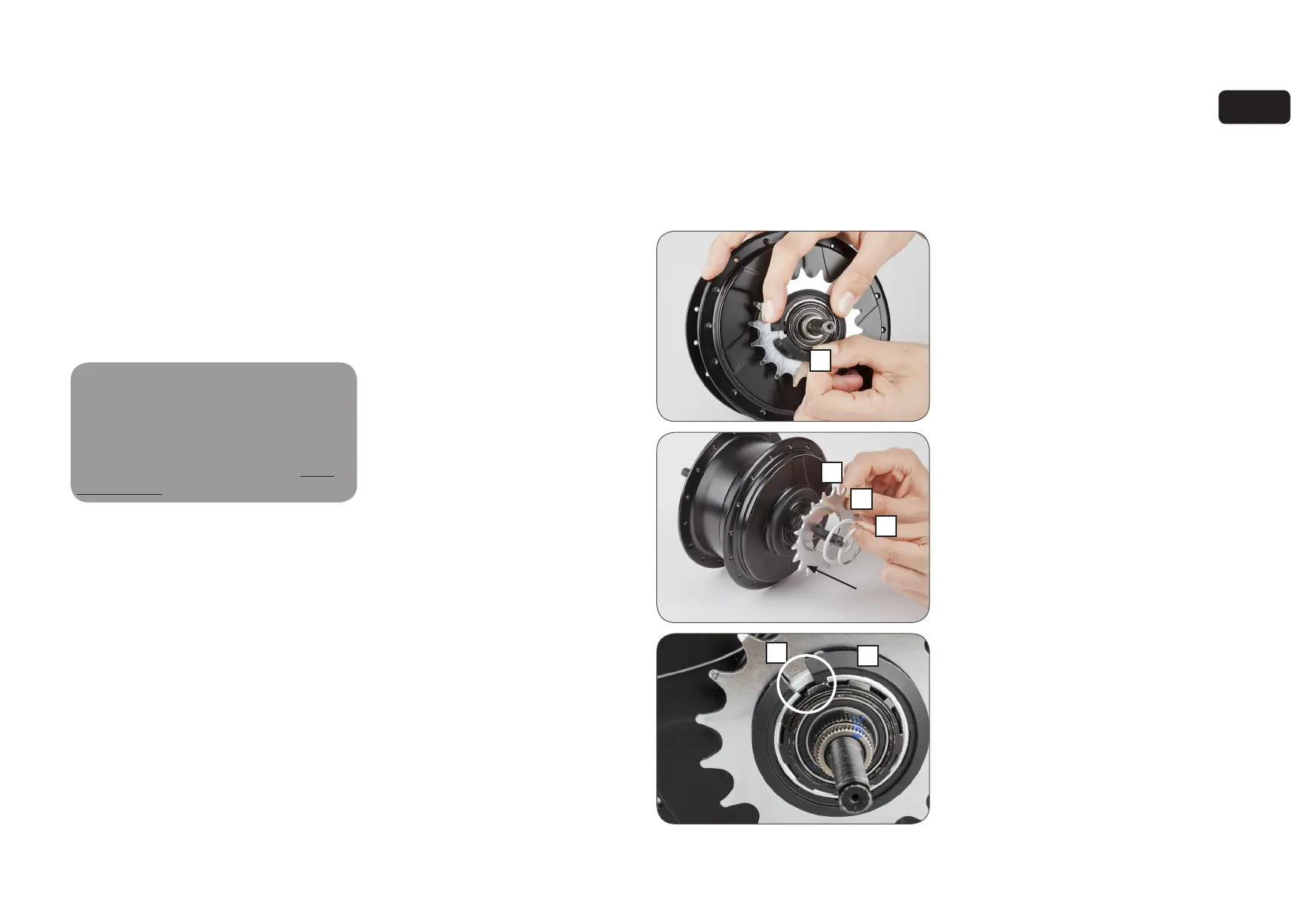

1. Riemenkompatible Harmony-Systeme werden
mit einem Eingabe-Geschwindigkeits-Ring
(A) geliefert, der auf dem montierten
Ritzelschnappring (B) gesichert werden
muss. Die zwölf Magnete im Eingabe-
Geschwindigkeits-Ring geben die
Trittfrequenz für das Harmony-System vor.
2. Nachdem Sie das Ritzel (C), den
Ritzeldistanzring (D, wenn erforderlich) und
den Ritzelschnappring (B, siehe Abschnitt
6.2) montiert haben und bevor Sie die
Harmony-Nabenverbindung (siehe Abschnitt
6.6) montiert haben, montieren Sie den
Eingabe-Geschwindigkeits-Ring (A) über den
montierten Ritzelschnappring (B).
B
C
D
A
E
Harmony-Systeme nur mit Kette
verwenden keinen Geschwindigkeits-
Eingabe-Ring, da sie die Eingabe
direkt vom Ritzel der Stahlkette erkennen.
Wenn Sie sich nicht sicher sind, welches
System an ihrem Fahrrad montiert ist, siehe
Abschnitt 8.5.
A

!
HARMONY MONTAGE VON EINZELTEILEN
• So montieren, dass die Magnete zum Ritzel
gerichtet sind, wie gezeigt.
• Den "Zahn" am Eingabe-
Geschwindigkeits-Ring an der Öffnung
des Ritzelschnapprings (E) ausrichten, wie
gezeigt.
• Lassen Sie den Eingabe-Geschwindigkeits-
Ring über dem montierten
Ritzelschnappring einschnappen und
sichern Sie ihn.
