Demontage und Entsorgung
6.2 Voreinstellung
Vermeiden Sie Ventileinstellungen unterhalb des
empfohlenen Einstellbereiches.
ACHTUNG
Beschädigung der Armatur durch zu hohen
Differenzdruck
Zu hoher Differenzdruck über die Ventileinheit
kann zu Geräuschbildung und Armaturenschäden
führen
!
Betreiben Sie Ihr Strangregulierventil im
empfohlenen Einstellbereich.
Ermitteln Sie den Einstellwert anhand der
Durchflussdiagramme im Anhang (siehe 8 auf Seite
11).
Drehen Sie das Handrad bis der gewünschte Wert auf
der Grund- und Feineinstellskala (siehe Abb. 1 auf Seite
5 (3) und (4)) zu sehen ist.
6.3 Voreinstellung reproduzieren
Wenn sich das Ventil in einer gewünschten Voreinstellung
befindet, können Sie diese mittels der Einstellschraube im
Handrad sichern (hierzu wird ein Inbusschlüssel SW 3
benötigt).
Wird das Ventil abgesperrt, können Sie es beim
anschließenden Öffnen bis zu der gesicherter Position
öffnen.
6.4 Voreinstellung sichern
Der eingestellte Wert kann gegen Verstellung gesichert
werden.
Ziehen Sie den Begrenzungsclip aus der Parkposition
unter dem Handrad heraus.
Schieben Sie den Begrenzungsclip in die
Blockierposition (siehe Abb. 3 auf Seite 6).
Um zu verhindern, dass Unbefugte die Voreinstellung
ändern, können Sie eine Plombe anbringen.
Führen Sie den Plombierdraht (Zubehör Art.-Nr.
1089091) durch die Bohrung des Begrenzungsclips.
6.5 Messen mit OV-DMC 3
Über die standardmäßigen HydroPort Hilfsventile kann ein
handelsübliches Differenzdruckmessgerät angeschlossen
werden, zum Beispiel das Oventrop OV-DMC 3. Aufgrund
des gemessenen Differenzdruckes und des Kv-Wertes
kann der Durchfluss berechnet werden. Diese Berechnung
wird ebenfalls vom OV-DMC 3 durchgeführt, so dass bei
der Messung direkt der Durchflusswert angezeigt wird.
Wenn zwei Temperaturfühler verwendet werden, wird
neben dem Durchfluss auch die Leistung berechnet und
angezeigt.
Der blaue Messschlauch eines OV-DMC 3
Differenzdruckmessgerätes lässt sich per
Schnappverschluss am HydroPort Ventil des HydroControl
D anschließen.
Für die Messung wird zwingend ein Partnerventil mit
Messfunktion benötigt, d.h. ein HydroControl V oder
HydroControl M Strangregulierventil. Der rote
Messschlauch des OV-DMC 3 wird an dem roten HydroPort
anschluss des Partnerventil angeschlossen und im OV-
DMC 3 ist das jeweilige Partnerventil zu wählen.
Datenblatt HydroControl D
Änderungen vorbehalten Alle Rechte vorbehalten DE-03124-106452-DB-V2328TEMP 3
Durchfluss messen
Jedes HydroControl D ist standardmäßig mit einem HydroPort
Hilfsventil ausgestattet. Mit HydroPort lässt sich der blaue Mess-
schlauch eines OV-DMC 3 Differenzdruckmessgerätes einfach
und sicher per Schnappverschluss anschließen. HydroPort Ven-
tile werden durch eine Vierteldrehung geöffnet.
Für die Messung wird aber zwingend ein Partnerventil mit Mess-
funktion benötigt, d.h. ein HydroControl V, HydroControl M oder
HydroCom V Strangregulierventil. Der rote Messschlauch des OV-DMC 3 wird an die-
sem Partnerventil angeschlossen und im OV-DMC 3 ist das jeweilige Partnerventil zu
wählen.
Abmessungen
INNENGEWINDE AUSSENGEWINDE
DN
An-
schluss
L1
[mm]
L2
[mm]
An-
schluss
L1
[mm]
L2
[mm]
B
[mm]
H
[mm]
Gewicht
[kg]
15 Rp ½ 73 131 G ¾ 89 138 109 180
20 Rp ¾ 78 133 G 1 90 140 109 186
25 Rp 1 84.5 138 G 1 ¼ 96 142 109 195
32 Rp 1 ¼ 107 154 G 1 ½ 125 164 109 195
40 Rp 1 ½ 110 155 G 1 ¾ 130 165 109 200
50 Rp 2 126 166 G 2 ⅜ 137 175 109 222

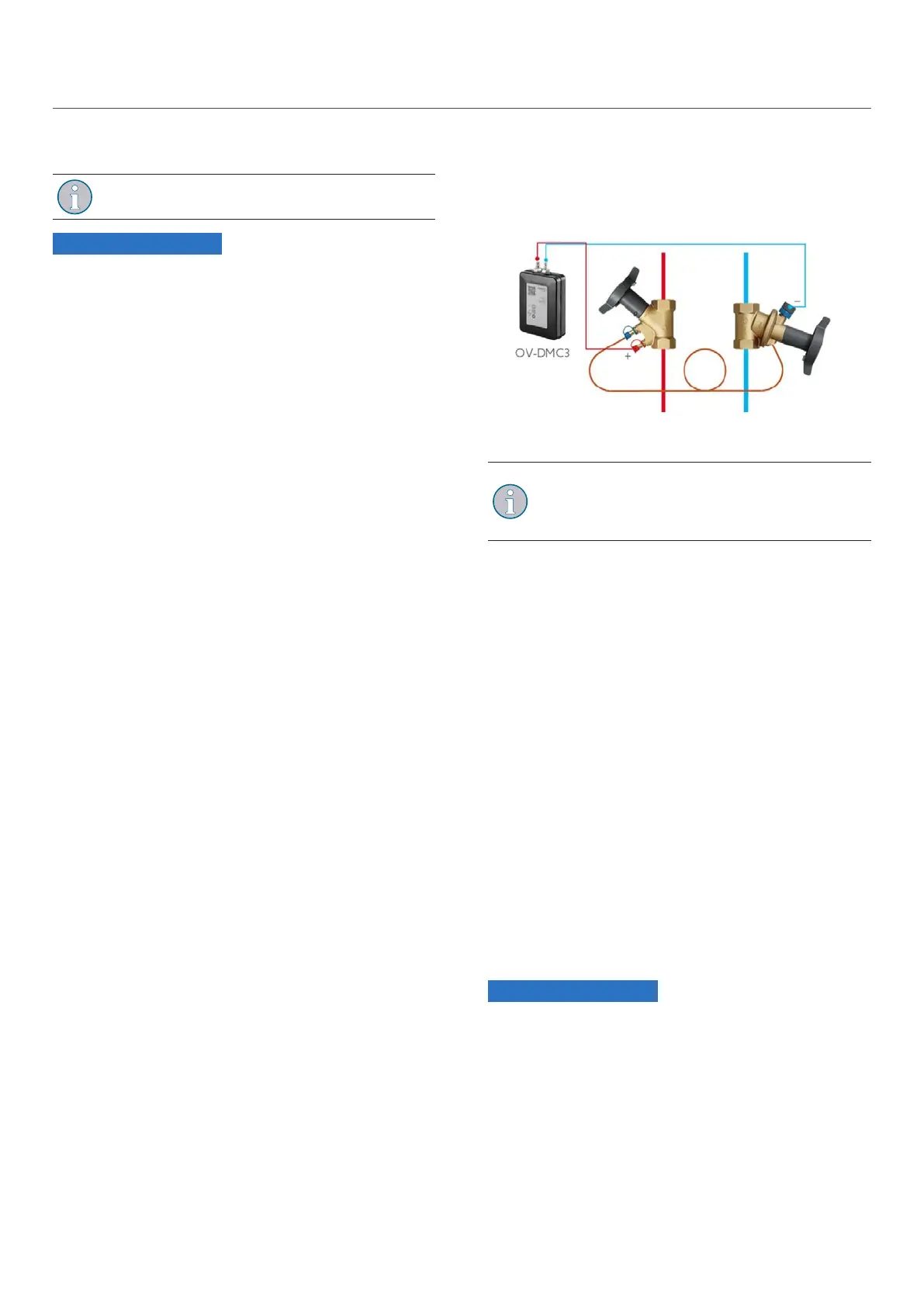

Abb. 7: Anschlussschema OV-DMC3
Verwenden Sie bei einer Durchflussmessung den
Kv-Wert des Partnerventils. Die Werte von
Oventrop Ventilen sind im OV-DMC bereits
hinterlegt.
Nehmen Sie die blaue Schutzkappe vom HydroPort
Ventil des HydroControl D ab.
Setzen Sie den blauen Schlauch des OV-DMC 3 auf das
HydroPort Ventil.
Nehmen Sie die rote Schutzkappe vom HydroPort
Ventil des Partnerventils ab.
Setzen Sie den roten Schlauch auf das rote HydroPort
Ventil des Partnerventils.
Öffnen Sie beide HydroPort Ventile mit einem
Maulschlüssel SW14 durch eine Viertelumdrehung.
Führen Sie die Messung durch.
Nach Beendigung der Messung verfahren Sie in
umgekehrter Reihenfolge um die Anschlüsse zu
entfernen.
7. Demontage und Entsorgung
Wenn das Gebrauchsende des Produktes erreicht oder ein
irreparabler Defekt vorliegt, muss es demontiert und
umweltgerecht entsorgt bzw. müssen die Bestandteile
wiederverwertet werden.
ACHTUNG
Verschmutzungsgefahr für die Umwelt!
Nicht fachgerechte Entsorgung kann zu
Umweltschäden führen.
!
Entsorgen Sie Verpackungsmaterial
umweltgerecht.
!
Führen Sie Bestandteile möglichst der
Wiederverwertung zu.
!
Entsorgen Sie nicht wiederverwertbare
Bestandteile den lokalen Vorschriften
entsprechend.
