HydroControl M
Teknisk beskrivning
Datenblatt HydroControl M
Änderungen vorbehalten  Alle Rechte vorbehalten DE-03123-10658-DB-V2328 4
FESTE MESSBLENDE
Die feste Messblende des HydroControl M ermöglicht gleichzeitiges Messen und Einstellen. Das heißt, das Ventil kann aufgrund
des auf dem Messgerät angezeigten Durchflusswertes in Echtzeit eingestellt werden. Die Messblende hat einen eigenen Kv-
Wert, der für Messungen verwendet werden muss. Dieser Mess Kv-Wert unterscheidet sich vom Ventil Kv-Wert und darf nur für
Messungen am Ventil verwendet werden. Für Druckverlustberechnung und Auslegung muss der Ventil Kv-Wert verwendet wer-
den, der im Abschnitt „Auslegung“ ab Seite 6 zu finden ist.
MESS KV-WERTE
DN 15 ULF DN 15 LF DN 15 MF DN 15 DN 20 DN 25 DN 32 DN 40 DN 50
0,29 0,62 1,28 2,74 5,51 10,7 22,8 35,6 54,8
Die Mess Kv-Werte sind im Oventrop OV-DMC 3 Messsystem bereits gespeichert.
AUTOMATISCHE VENTILERKENNUNG
Der Kv-Wert ist abhängig von Hersteller, Modell, Nennweite und Hubposition (=Voreinstellwert). Das OV-DMC 3 enthält Kv-
Werte für alle Oventrop Regulierventile und für alle anderen gängigen Regulierventile. Um die Ermittlung des richtigen Kv-Wer-
tes zu erleichtern und beschleunigen, kann das OV-DMC 3 das Modell, die Nennweite und die Voreinstellung mit Hilfe der
Smartphone Kamera automatisch ermitteln. Diese Funktion ist allerdings auf Oventrop Strangregulierventile beschränkt.
Einbau
Es sollten Beruhigungsstrecken von 3 x DN vor und 2 x
DN hinter dem HydroControl M eingeplant werden.
Das Ventil muss korrekt in Durchflussrichtung installiert
werden. Ein Durchflusspfeil ist auf dem Gehäuse ange-
bracht.
Abmessungen
DN Anschluss
B
[mm]
L1
[mm]
L2
[mm]
H
[mm]
Gewicht
[kg]
15 Rp ½ 109 76 147 131 0,6
20 Rp ¾ 109 84 152 136 0,7
25 Rp 1 109 99 161 147 1,0
32 Rp 1 ¼ 109 119 176 157 1,4
40 Rp 1 ½ 109 127 180 164 1,8
50 Rp 2 109 159 199 184 3,1
3 x DN
2 x DN
Vor
Hinter

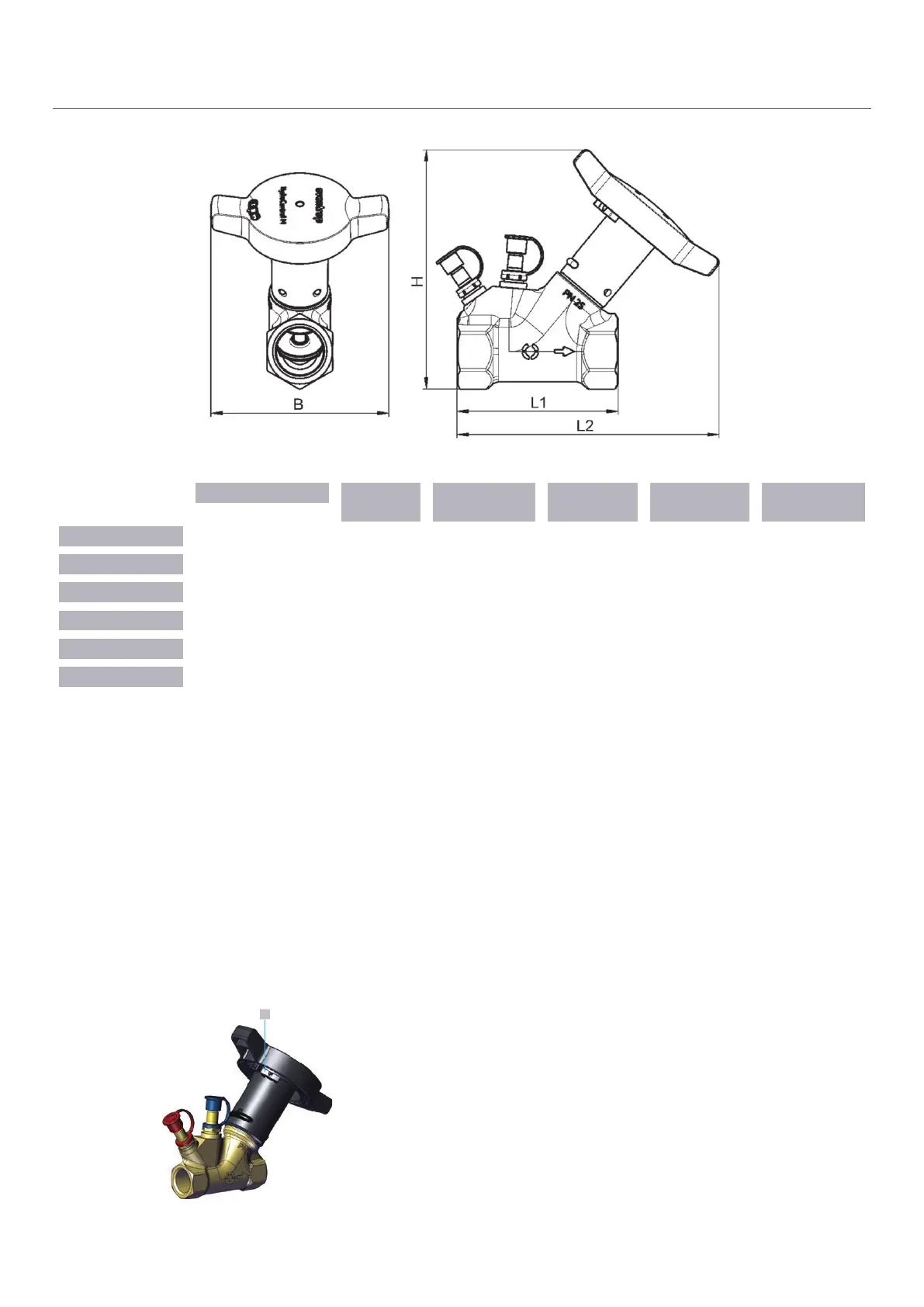

Bild 2: Mått sidovy / frontvy innergänga
Anslutning B
[mm]
L1
[mm]
L2
[mm]
H
[mm]
Vikt
[kg]
DN15
Rp ½     ,
DN20
Rp ¾     ,
DN25
Rp      ,
DN32
Rp  ¼     ,
DN40
Rp  ½     ,
DN50
Rp      ,
2.2 Funktionsbeskrivning
Justeringen av de enskilda ledningarna sker genom
förinställning på handratten. Förinställningen kan blockeras
med hjälp av clipsen på insidan av handratten (se Bild 3 på
sida 167).
Flödet regleras genom att begränsa ventilpluggens slag,
vilket minskar öppningen mellan ventilpluggen och
ventilsätet.
Den ringa gängstigningen möjliggör en mycket exakt
inställning.
Ventilpositionen visas på handrattens framsida på en skala
från 0,0 (stängd) till 4,85 (helt öppen) i steg om 0,05.
Mätfunktionen på HydroPort hjälpventiler, via en fast
mätöppning, gör det möjligt att mäta och justera på samma
gång.
1
Bild 3: Position begränsningsclips
