HydroControl M
Demontaż iutylizacja
postronne, można założyć plombę.
 Przeciągnąć drut do plombowania (wyposażenie
dodatkowe, nr art. 1089091) przez otwór klipsa
ograniczającego.
6.5 Pomiar przy użyciu OV-DMC 3
Za pośrednictwem standardowych zaworów pomocniczych
HydroPort można podłączyć powszechnie dostępny
whandlu przyrząd pomiarowy różnicy ciśnień, na przykład
Oventrop OV-DMC 3. Na podstawie zmierzonej różnicy
ciśnień oraz wartości Kv można obliczyć przepływ.
Obliczenie to wykonywane jest również przez OV-DMC 3,
dzięki czemu podczas pomiaru bezpośrednio wskazywana
jest wartość natężenia przepływu. Jeżeli używane są dwa
czujniki temperatury, obok przepływu obliczana
iwyświetlana jest również wydajność.
Niebieski wąż pomiarowy przyrządu do pomiaru różnicy
ciśnień OV-DMC 3 można podłączyć do zaworu HydroPort
HydroControl D, używając zamknięcia zatrzaskowego.
Do pomiaru bezwzględnie potrzebny będzie zawór
partnerski zfunkcją pomiarową, tzn. zawór równoważący
HydroControl V lub HydroControl M. Czerwony wąż
pomiarowy OV-DMC 3 podłączany jest do czerwonego
przyłącza HydroPort-u zaworu partnerskiego, awOV-DMC
3 należy wybrać odpowiedni zawór partnerski.
Datenblatt HydroControl D
Änderungen vorbehalten  Alle Rechte vorbehalten DE-03124-106452-DB-V2328TEMP 3
Durchfluss messen
Jedes HydroControl D ist standardmäßig mit einem HydroPort
Hilfsventil ausgestattet. Mit HydroPort lässt sich der blaue Mess-
schlauch eines OV-DMC 3 Differenzdruckmessgerätes einfach
und sicher per Schnappverschluss anschließen. HydroPort Ven-
tile werden durch eine Vierteldrehung geöffnet.
Für die Messung wird aber zwingend ein Partnerventil mit Mess-
funktion benötigt, d.h. ein HydroControl V, HydroControl M oder
HydroCom V Strangregulierventil. Der rote Messschlauch des OV-DMC 3 wird an die-
sem Partnerventil angeschlossen und im OV-DMC 3 ist das jeweilige Partnerventil zu
wählen.
Abmessungen
INNENGEWINDE AUSSENGEWINDE
DN
An-
schluss
L1
[mm]
L2
[mm]
An-
schluss
L1
[mm]
L2
[mm]
B
[mm]
H
[mm]
Gewicht
[kg]
15 Rp ½ 73 131 G ¾ 89 138 109 180
20 Rp ¾ 78 133 G 1 90 140 109 186
25 Rp 1 84.5 138 G 1 ¼ 96 142 109 195
32 Rp 1 ¼ 107 154 G 1 ½ 125 164 109 195
40 Rp 1 ½ 110 155 G 1 ¾ 130 165 109 200
50 Rp 2 126 166 G 2 ⅜ 137 175 109 222

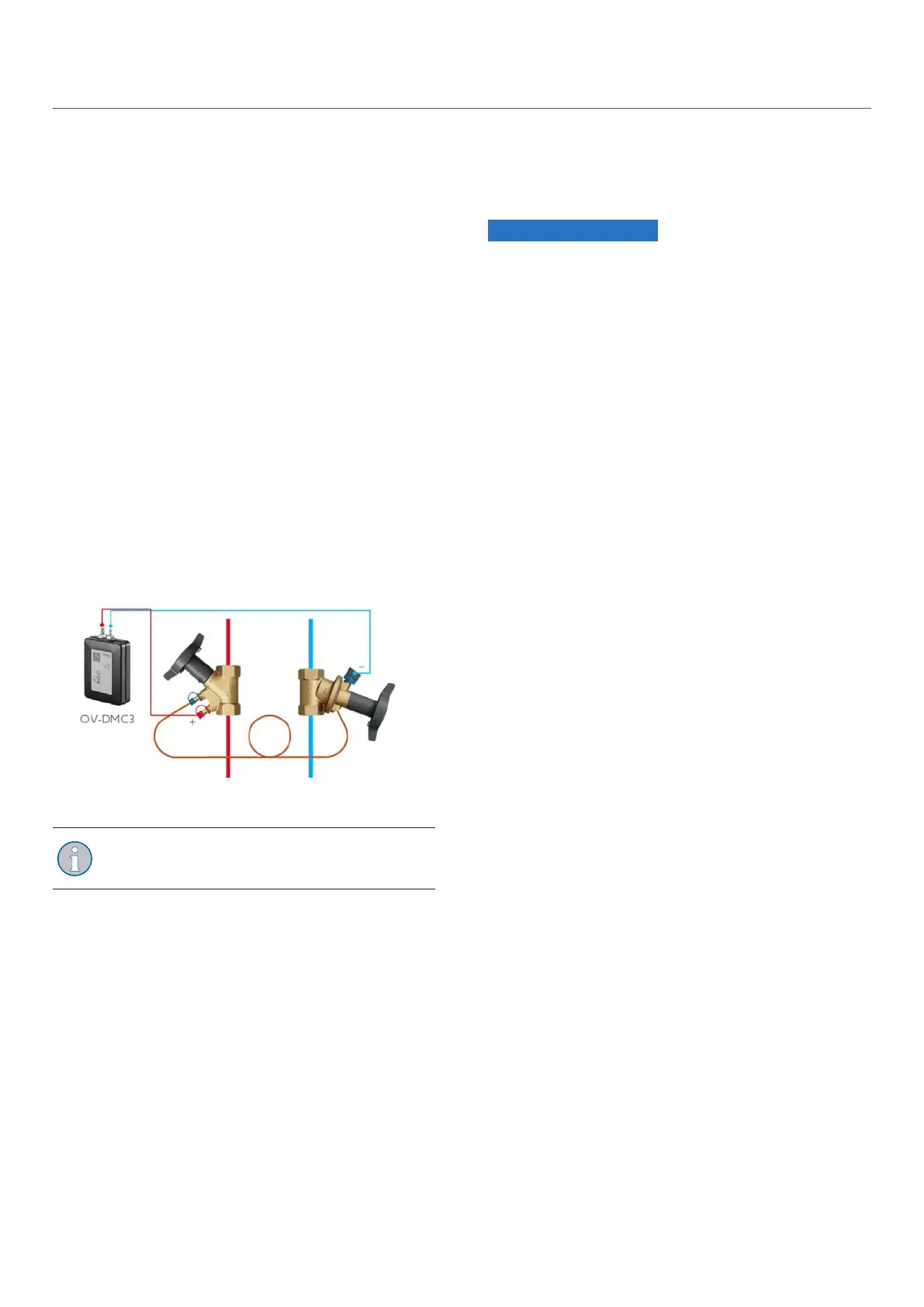

Ryc. 7: Schemat podłączenia OV-DMC 3
Podczas pomiaru przepływu należy użyć wartości
Kv zaworu partnerskiego. Wartości zaworów
Oventrop są już zapisane wpamięci OV-DMC .
 Zdjąć niebieski kołpak ochronny zzaworu HydroPort
zaworu HydroControl D.
 Osadzić na zaworze HydroPort niebieski wąż OV-DMC
3.
 Zdjąć czerwony kołpak ochronny zzaworu HydroPort
zaworu partnerskiego.
 Osadzić czerwony wąż na czerwonym zaworze
HydroPort zaworu partnerskiego.
 Otworzyć oba zawory HydroPort ojedną czwartą
obrotu, używając klucza szczękowego RK14.
 Przeprowadzić pomiar.
 Po zakończeniu pomiaru wykonać czynności
wodwrotnej kolejności, aby usunąć podłączenia.
7. Demontaż iutylizacja
Gdy produkt osiągnie koniec okresu użytkowania lub
występuje nieodwracalne uszkodzenie, konieczny jest jego
demontaż iutylizacja zgodnie zprzepisami oochronie
środowiska naturalnego lub poddanie jego komponentów
recyklingowi.
UWAGA
Niebezpieczeństwo zanieczyszczenia środowiska
Nieprawidłowa utylizacja może prowadzić do szkód
ekologicznych.
!
Materiał opakowaniowy należy zutylizować
zgodnie zprzepisami oochronie środowiska
naturalnego.
!
Wmiarę możliwości należy poddać komponenty
recyklingowi.
!
Elementy nienadające się do przetworzenia
należy poddać utylizacji zgodnie zprzepisami
lokalnymi.
