HydroControl M
Attivazione
5.2 Montaggio della linea ad impulsi
Collegare la valvola di regolazione come valvola di supporto
alla valvola di regolazione della pressione differenziale
attraverso la linea ad impulsi.
2
3
4
1

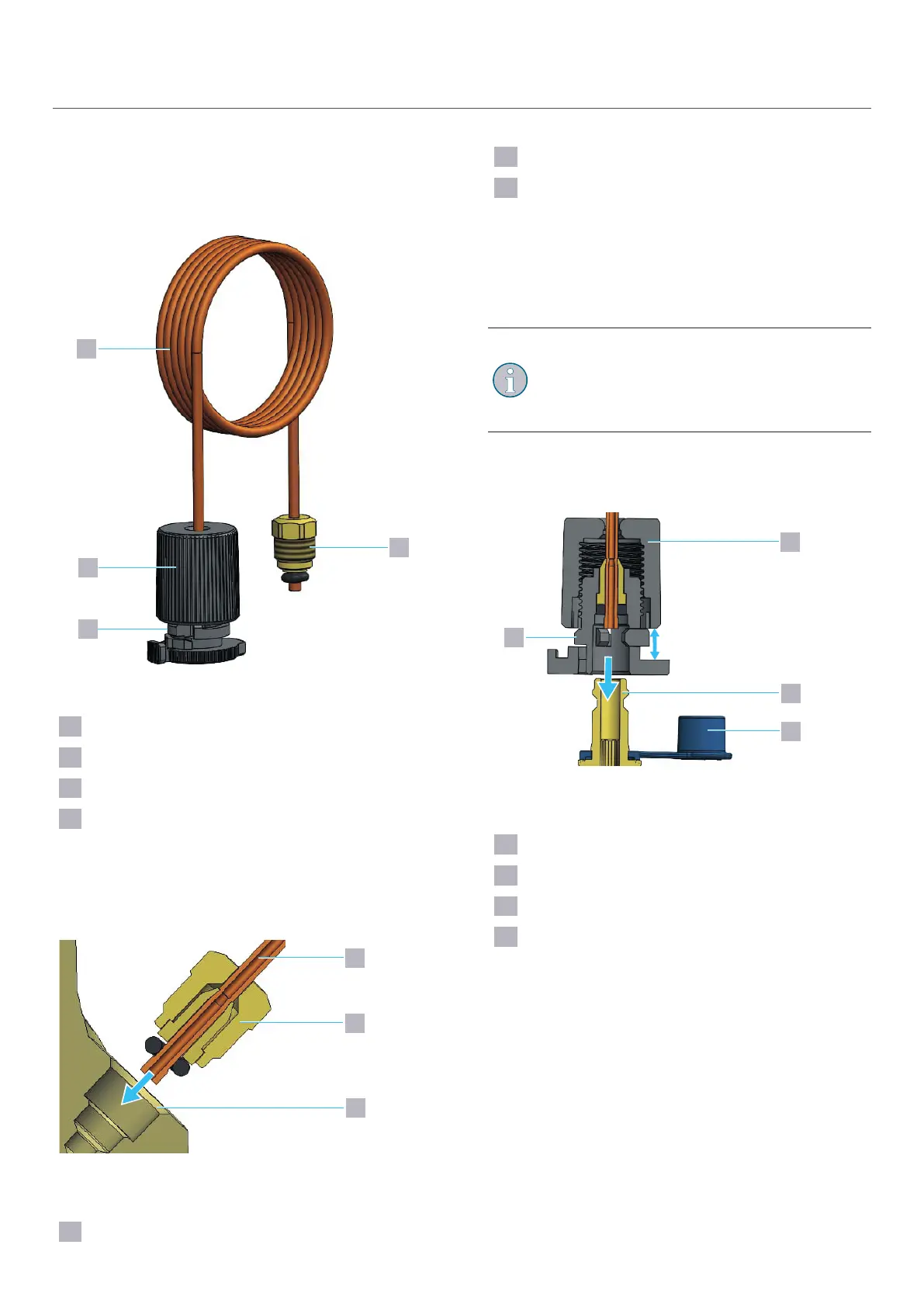

Fig. 4 - Struttura linea ad impulsi
1
Anello di sicurezza
2
Tappo di chiusura
3
Linea ad impulsi
4
Vite di fissaggio
 Collegare la linea ad impulsi alla valvola di regolazione
della pressione differenziale HydroControl D (vedere le
istruzioni della valvola di regolazione della pressione
differenziale).
1
2
3
Fig. 5 - Collegamento della linea ad impulsi a
HydroControl D
1
Linea ad impulsi
2
Vite di fissaggio
3
Collegamento della linea ad impulsi a HydroControl
D
 Serrare a fondo la vite di fissaggio della linea ad impulsi
(SW 12).
 Rimuovere il tappo protettivo blu dalla valvola
HydroPort di HydroControl M.
Accertarsi di posizionare il tappo di chiusura
sull'anello di sicurezza.
Per sbloccare la linea ad impulsi, premere l'anello
di sicurezza per sollevare il bloccaggio del tappo di
chiusura.
 Far scorrere il tappo di chiusura della linea ad impulsi
fino all'innesto con uno scatto dell'anello di sicurezza
sulla valvola blu HydroPort di HydroControl M.
2
1
4
3
Fig. 6 - Collegamento della linea ad impulsi alla
valvola di supporto
1
Anello di sicurezza
2
Tappo di chiusura
3
Valvola HydroPort (HydroControl M)
4
Tappo protettivo
 Far ruotare completamente fino all'arresto il tappo di
chiusura per fissare la linea ad impulsi.
 Aprire la valvola HydroPort da HydroControl M con una
chiave fissa SW14 eseguendo un quarto di rotazione.
6. Attivazione
6.1 Controllo di riempimento, sfiato e
tenuta ermetica
 Riempire l'impianto di riscaldamento.
 Effettuare lo sfiato dell'impianto di riscaldamento.
 Eseguire una prova di tenuta ai sensi di DIN EN 1264.
