HydroControl M
Uvedení do provozu
3
Přípojka impulzního vedení k HydroControl D
 Dotáhněte upevňovací šrouby impulzního vedení (vel.
12).
 Sejměte modrou krytku z ventilu HydroPort u
HydroControl M.
Pamatujte na to, že krytka musí ležet nad
pojistným kroužkem.
K uvolnění impulzního vedení zatlačte pojistný
kroužek k odstranění zaskočení krytky.
 Posouvejte uzavírací krytku impulzního vedení až do
zaskočení pojistného kroužku na modrý ventil
HydroPort potrubí HydroControl M.
2
1
4
3

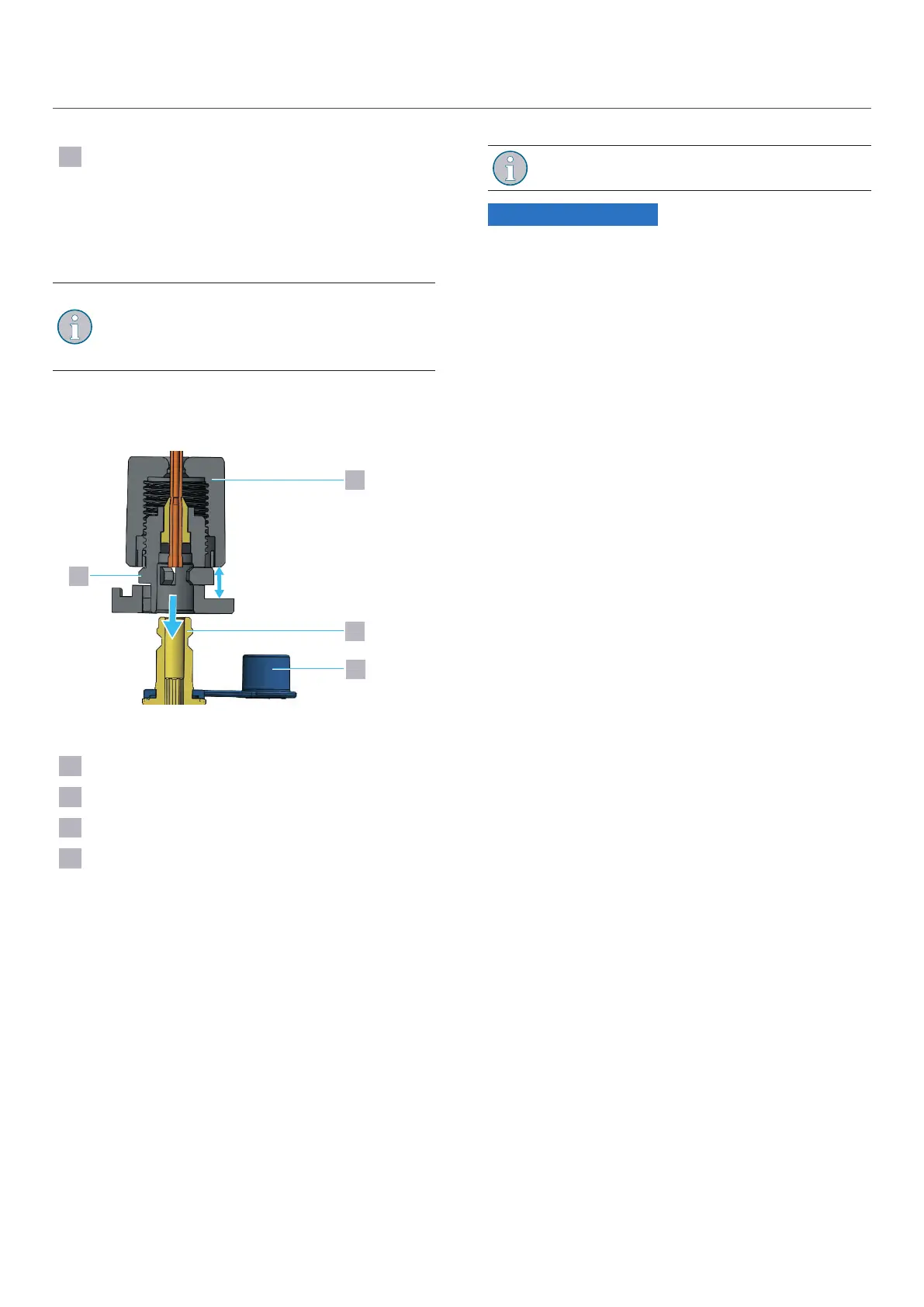

Obr. 6: Připojení impulzního vedení k ventilu Partner
1
Pojistný kroužek
2
Krytka
3
Ventil HydroPort (HydroControl M)
4
Ochranná krytka
 Zašroubujte krytku až na doraz k fixaci impulzního
vedení.
 Otevřete ventil HydroPort k na potrubí HydroControl M
otevřeným klíčem vel. 14 otočením o čtvrt otáčky.
6. Uvedení do provozu
6.1 Plnění, odvzdušnění a kontrola
těsnosti
 Naplňte systém teplovodního vytápění.
 Odvzdušněte systém teplovodního vytápění.
 Proveďte kontrolu těsnosti dle DIN EN 1264.
6.2 Přednastavení
Ventil nenastavujte pod doporučený rozsah
nastavení.
POZOR
Poškození armatury příliš vysokým diferenčním
tlakem
Příliš vysoký diferenční tlak nad ventilem může
vyvozovat hluk a vést k poškození armatury
!
Regulační ventil potrubí provozujte v
doporučeném rozsahu nastavení.
 Hodnotu nastavení zjistěte na základě diagramů
průtoku vpříloze(viz 8 na straně 27).
 Otáčejte ručním kolečkem, než je na základní stupnici
nastavení a přesné stupnici nastavení vidět požadovaná
hodnota (viz Obr. 1 na straně 21 (3) a (4)).
6.3 Reprodukce přednastavení
Pokud se ventil nachází v požadovaném přednastavení,
můžete ho zajistit pomocí stavěcího šroubu v ručním
kolečku (k tomu je potřebný imbusový klíč vel. 3).
Je-li ventil zajištěný, můžete ho při následném otevření
otevřít až do zajištěné polohy.
6.4 Zajištění přednastavení
Nastavenou hodnotu lze zajistit proti změně nastavení.
 Vytáhněte omezující svorku z parkovací polohy pod
ručním kolečkem.
 Posuňte omezující svorku do polohy blokování (viz Obr.
3 na straně 22).
Aby se zabránilo změně omezení hodnot přednastavení
neoprávněnými osobami, můžete provést zaplombování.
 Veďte plombovací drát (příslušenství obj. č. 1089091)
otvorem omezující svorky.
6.5 Měření pomocí OV-DMC 3
Pomocí standardních pomocných ventilů HydroPort lze
připojit běžný diferenciální manometr, například Oventrop
OV-DMC 3. Na základě naměřeného diferenčního tlaku a
hodnoty kv lze vypočíst průtok. Tento výpočet je rovněž
prováděn pomocí OV-DMC 3, takže je při měření přímo
zobrazena hodnota průtoku. Pokud se použijí dvě teplotní
čidla, bude kromě průtoku vypočten a zobrazen i výkon.
Modrou měřicí hadici měřicího přístroje diferenčního tlaku
OV-DMC 3 lze připojit k ventilu HydroPort uHydroControl
D.
K měření je nezbytný ventil Partner s funkcí měření, tzn.
regulační ventil potrubí HydroControl V nebo HydroControl
M. Červená měřicí hadice uOV-DMC 3 se připojuje k
červenému HydroPortu ventilu Partner avpřístroji OV-DMC
3 je nutné zvolit příslušný ventil Partner.
