HydroControl M
Demontáž a likvidace
Datenblatt HydroControl D
Änderungen vorbehalten Alle Rechte vorbehalten DE-03124-106452-DB-V2328TEMP 3
Durchfluss messen
Jedes HydroControl D ist standardmäßig mit einem HydroPort
Hilfsventil ausgestattet. Mit HydroPort lässt sich der blaue Mess-
schlauch eines OV-DMC 3 Differenzdruckmessgerätes einfach
und sicher per Schnappverschluss anschließen. HydroPort Ven-
tile werden durch eine Vierteldrehung geöffnet.
Für die Messung wird aber zwingend ein Partnerventil mit Mess-
funktion benötigt, d.h. ein HydroControl V, HydroControl M oder
HydroCom V Strangregulierventil. Der rote Messschlauch des OV-DMC 3 wird an die-
sem Partnerventil angeschlossen und im OV-DMC 3 ist das jeweilige Partnerventil zu
wählen.
Abmessungen
INNENGEWINDE AUSSENGEWINDE
DN
An-
schluss
L1
[mm]
L2
[mm]
An-
schluss
L1
[mm]
L2
[mm]
B
[mm]
H
[mm]
Gewicht
[kg]
15 Rp ½ 73 131 G ¾ 89 138 109 180
20 Rp ¾ 78 133 G 1 90 140 109 186
25 Rp 1 84.5 138 G 1 ¼ 96 142 109 195
32 Rp 1 ¼ 107 154 G 1 ½ 125 164 109 195
40 Rp 1 ½ 110 155 G 1 ¾ 130 165 109 200
50 Rp 2 126 166 G 2 ⅜ 137 175 109 222

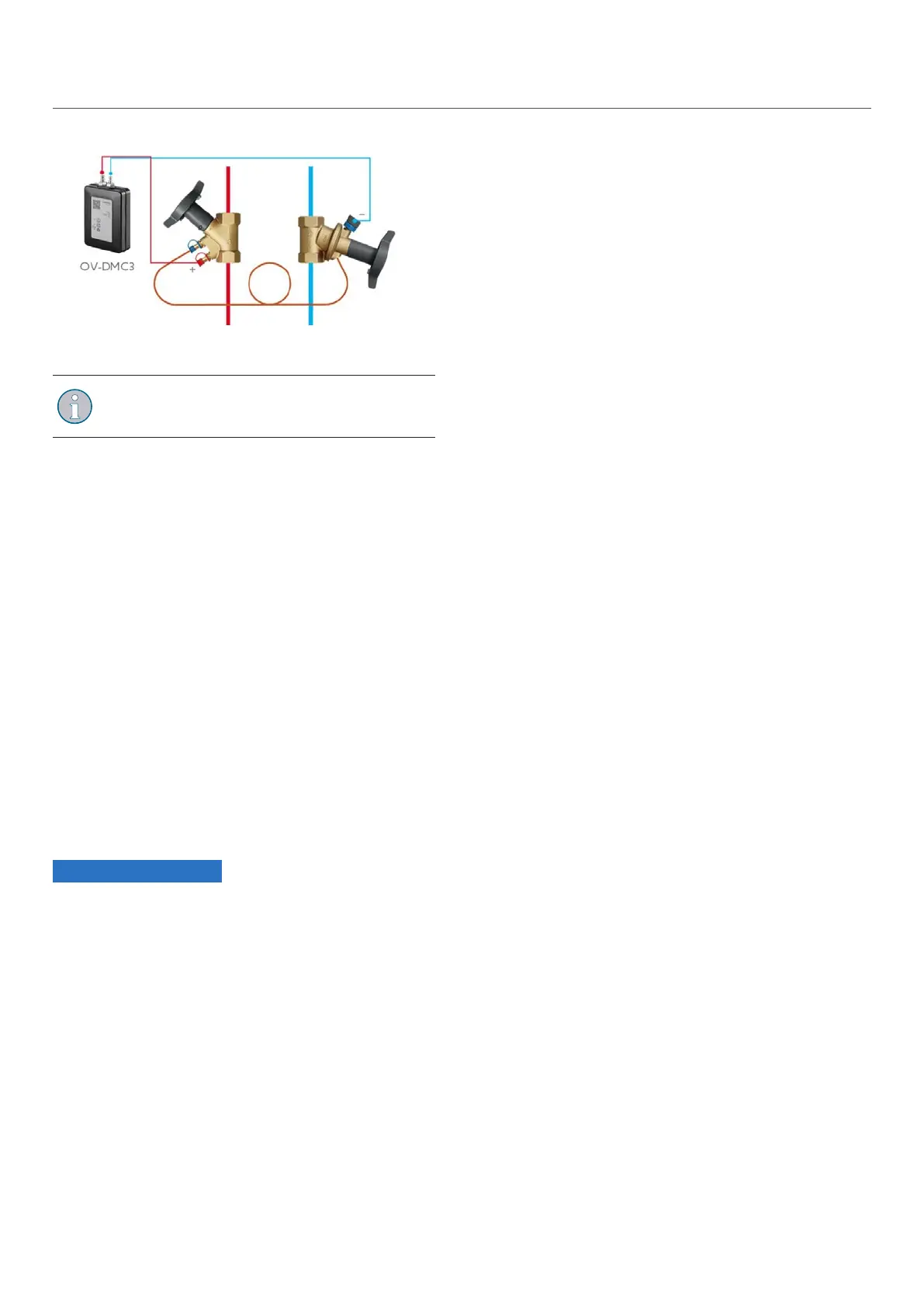

Obr. 7: Schéma připojení OV-DMC3
Při měření průtoku používejte hodnotu Kv ventilu
Partner. Hodnoty ventilů Oventrop jsou již uloženy
v přístroji OV-DMC .
Sejměte modrou krytku z ventilu HydroPort u
HydroControl D.
Nasaďte modrou hadici přístroje OV-DMC 3 na ventil
HydroPort.
Sejměte červenou krytku z ventilu HydroPort ventilu
Partner.
Nasaďte červenou hadici na červený ventil HydroPort
ventilu Partner.
Povolte oba ventily HydroPort otevřeným klíčem vel. 14
o čtvrt otáčky.
Proveďte měření.
Po dokončení měření postupujte k odstranění přípojek v
opačném pořadí.
7. Demontáž a likvidace
Když výrobek dosáhne konce své životnosti nebo má
neopravitelnou závadu, musí být demontován a zlikvidován
způsobem šetrným k životnímu prostředí nebo musí být
jeho součásti recyklovány.
POZOR
Nebezpečí znečištění životního prostředí!
Neodborná likvidace může vést k poškození
životního prostředí.
!
Obalový materiál likvidujte šetrně k životnímu
prostředí.
!
Jednotlivé součásti do nejvyšší možné míry
recyklujte.
!
Nerecyklovatelné součásti likvidujte v souladu s
lokálními předpisy.
26 1000086521_10242266 000 00
