HydroControl M
Démontage et traitement des déchets
6.2 Préréglage
Éviter de régler le robinet en dessous de la plage
de réglage recommandée.
AVIS
Endommagement du robinet du à une pression
différentielle trop élevée!
Une pression différentielle trop élevée à travers
l'unité de robinet peut entraîner des bruits et
endommager la robinetterie.
!
Faire fonctionner votre robinet d'équilibrage
dans la plage de réglage recommandée.
 Déterminer la valeur de réglage à l'aide des
diagrammes de débit en annexe.
 Tourner la poignée manuelle jusqu'à ce que la valeur
souhaitée soit visible sur l'échelle de réglage de base
et de réglage précis (voir Fig. 1 en page 69 (3) und
(4)).
6.3 Reproduction du préréglage
Lors que le robinet se trouve dans un préréglage souhaité,
vous pouvez le sécuriser à l'aide de la vis de réglage dans
la poignée manuelle (pour cela, une clé à six pans creux de
3 mm est nécessaire).
Si le robinet est fermé, vous pouvez l'ouvrir jusqu'à la
position sécurisée lors de l'ouverture suivante.
6.4 Sécurisation du préréglage
La valeur réglée peut être protégée contre tout déréglage.
 Retirer le clip de limitation de la position de
stationnement sous la poignée manuelle.
 Faire glisser le clip de limitation dans la position de
blocage (voir Fig. 3 en page 70).
Pour éviter que des personnes non autorisées ne
modifient le préréglage, vous pouvez apposer un plomb.
 Faire passer le fil à plomber (accessoire réf. 1089091)
par le trou du clip de limitation.
6.5 Mesure avec l'OV-DMC3
Les robinets auxiliaires HydroPort standards permettent
de raccorder un appareil de mesure de la pression
différentielle du commerce, par exemple l'OV-DMC3
d'Oventrop. Sur la base de la pression différentielle
mesurée et la valeur Kv, le débit peut être calculé. Ce calcul
est également effectué par l'OV-DMC3, de sorte que la
valeur de débit est directement affichée lors de la mesure.
Si deux capteurs de température sont utilisés, la puissance
est calculée et affichée en plus du débit.
Le tuyau de mesure bleu de l'appareil de mesure de la
pression différentielle OV-DMC3 peut être raccordé au
robinet HydroPort de l'HydroControlD par encliquetage.
Pour la mesure, il faut impérativement un robinet
partenaire avec fonction de mesure, c'est-à-dire un robinet
d'équilibrage HydroControl V ou HydroControlM. Le tuyau
de mesure rouge de l'OV-DMC3 est raccordé au robinet
HydroPort rouge du robinet partenaire et le robinet
partenaire correspondant est à sélectionner dans l'OV-
DMC3.
Datenblatt HydroControl D
Änderungen vorbehalten  Alle Rechte vorbehalten DE-03124-106452-DB-V2328TEMP 3
Durchfluss messen
Jedes HydroControl D ist standardmäßig mit einem HydroPort
Hilfsventil ausgestattet. Mit HydroPort lässt sich der blaue Mess-
schlauch eines OV-DMC 3 Differenzdruckmessgerätes einfach
und sicher per Schnappverschluss anschließen. HydroPort Ven-
tile werden durch eine Vierteldrehung geöffnet.
Für die Messung wird aber zwingend ein Partnerventil mit Mess-
funktion benötigt, d.h. ein HydroControl V, HydroControl M oder
HydroCom V Strangregulierventil. Der rote Messschlauch des OV-DMC 3 wird an die-
sem Partnerventil angeschlossen und im OV-DMC 3 ist das jeweilige Partnerventil zu
wählen.
Abmessungen
INNENGEWINDE AUSSENGEWINDE
DN
An-
schluss
L1
[mm]
L2
[mm]
An-
schluss
L1
[mm]
L2
[mm]
B
[mm]
H
[mm]
Gewicht
[kg]
15 Rp ½ 73 131 G ¾ 89 138 109 180
20 Rp ¾ 78 133 G 1 90 140 109 186
25 Rp 1 84.5 138 G 1 ¼ 96 142 109 195
32 Rp 1 ¼ 107 154 G 1 ½ 125 164 109 195
40 Rp 1 ½ 110 155 G 1 ¾ 130 165 109 200
50 Rp 2 126 166 G 2 ⅜ 137 175 109 222

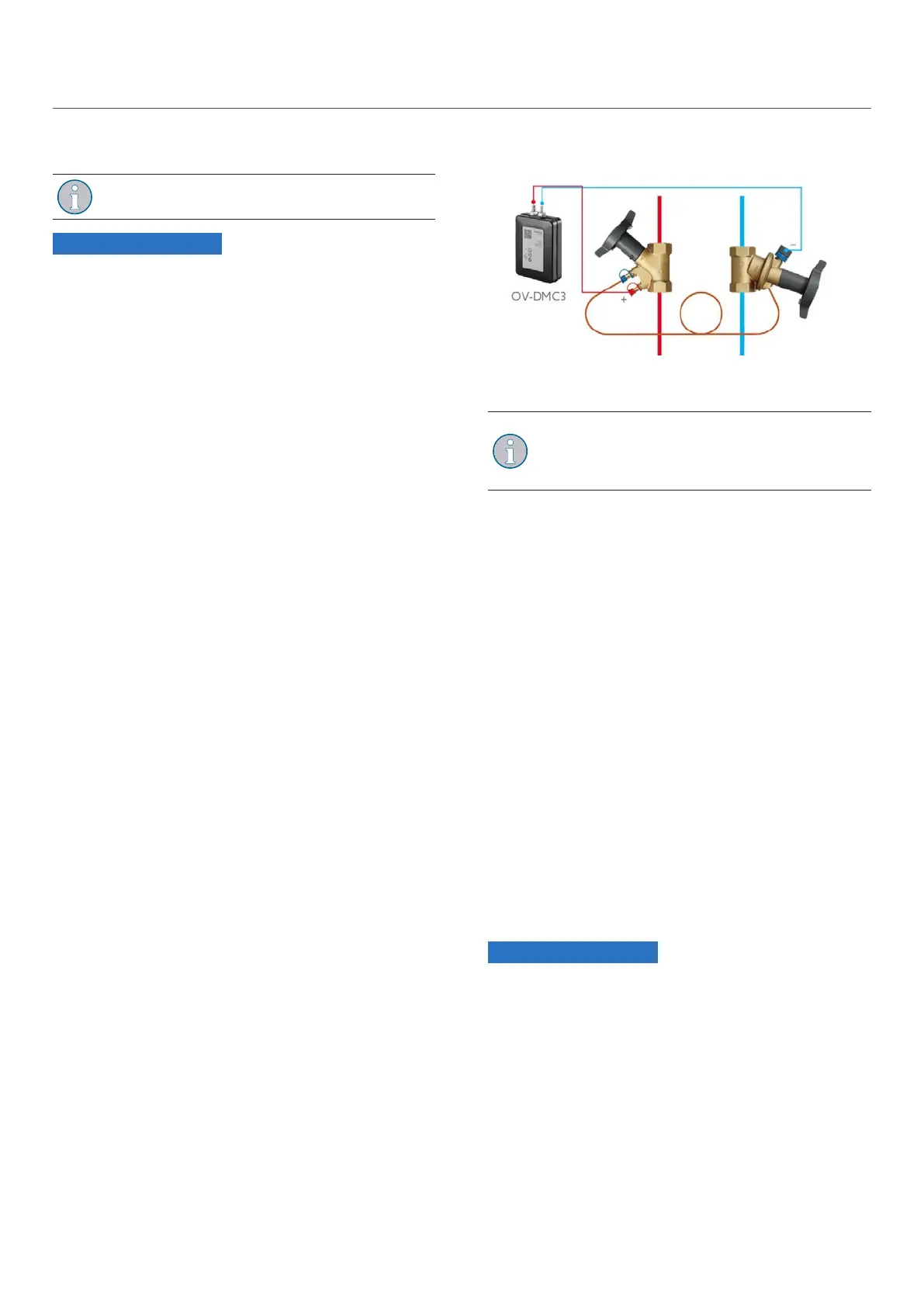

Fig. 7: Schéma de raccordement OV-DMC3
Pour la mesure du débit, utiliser la valeur Kv du
robinet partenaire. Les valeurs des robinets
Oventrop sont déjà enregistrées dans l'OV-
DMC.
 Retirer le capuchon de protection bleu du robinet
HydroPort de l'HydroControlD.
 Placer le tuyau bleu de l'OV-DMC3 sur le robinet
HydroPort.
 Retirer le capuchon de protection rouge du robinet
HydroPort du robinet partenaire.
 Placer le tuyau rouge sur le robinet HydrPort rouge du
robinet partenaire.
 Ouvrir les deux robinets HydroPort à l'aide d'une clé
plate de 14 mm en les tournant d'un quart de tour.
 Procéder à la mesure.
 Une fois la mesure terminée, procéder dans l'ordre
inverse pour retirer les raccordements.
7. Démontage et traitement des
déchets
Lorsque le produit atteint la fin de sa durée de vie ou
présente un défaut irréparable, il doit être démonté et
éliminé dans le respect de l'environnement ou ses
composants doivent être recyclés.
AVIS
Risque de pollution pour l'environnement!
Une élimination non conforme peut entraîner des
dommages environnementaux.
!
Éliminer les matériaux d'emballage d'une
manière respectueuse de l'environnement.
!
Si possible, recycler les composants.
!
Éliminer les composants non recyclables
conformément aux réglementations locales.
