HydroControl M
Mise en service
5.2 Montage de la ligne d'impulsion
Raccorder le robinet d'équilibrage comme robinet
partenaire au robinet de réglage de pression différentielle
via la ligne d'impulsion.
2
3
4
1

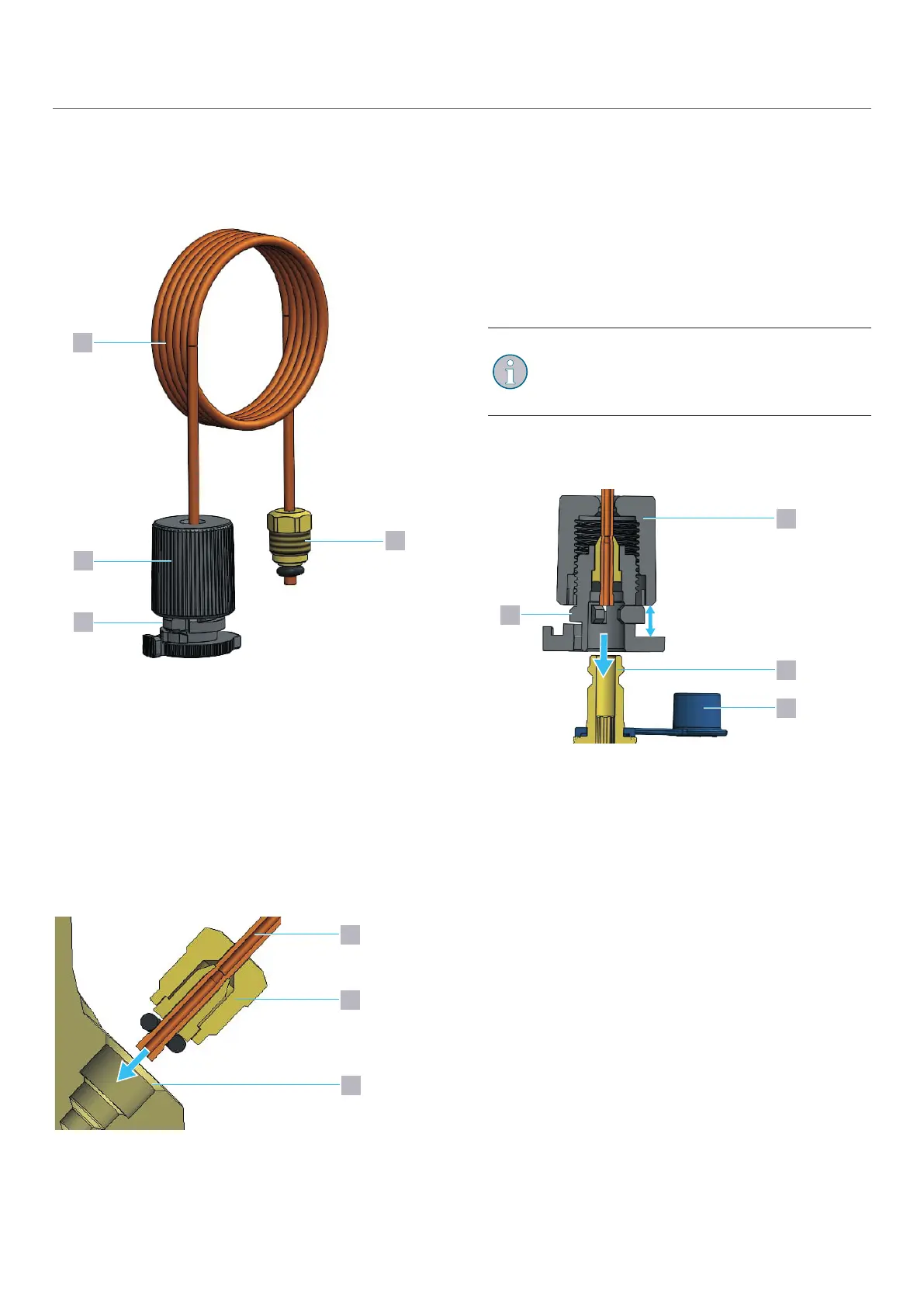

Fig. 4: Conception de la ligne d'impulsion
1
Circlip
2
Capuchon de fermeture
3
Ligne d'impulsion
4
Vis de fixation
 Raccorder la ligne d'impulsion au robinet de réglage de
pression différentielle (voir notice d'utilisation du
robinet de réglage de pression différentielle).
1
2
3
Fig. 5: Raccordement de la ligne d'impulsion à
l'HydroControlD
1
Ligne d'impulsion
2
Vis de fixation
3
Raccordement de la ligne d'impulsion à
l'HydroControlD
 Serrer la vis de fixation de la ligne d'impulsion (clé de
12mm).
 Retirer le capuchon de protection bleu du robinet
HydroPort de l'HydroControlM.
Veiller à ce que le capuchon de fermeture soit
placé au-dessus du circlip.
Pour desserrer la ligne d'impulsion, enfoncer le
circlip afin de libérer le capuchon de fermeture.
 Pousser le capuchon de fermeture de la ligne
d'impulsion sur le robinet HydroPort bleu de
l'HydroControlM jusqu'à enclenchement du circlip.
2
1
4
3
Fig. 6: Raccordement de la ligne d'impulsion au
robinet partenaire
1
Circlip
2
Capuchon de fermeture
3
Robinet HydroPort (HydroControlM)
4
Capuchon de protection
 Tourner le capuchon de fermeture jusqu'en butée pour
fixer la ligne d'impulsion.
 Ouvrir le robinet HydroPort de l'HydroControlM à
l'aide d'une clé plate de 14 mm en effectuant un quart
de tour.
6. Mise en service
6.1 Remplissage, purge et test
d'étanchéité
 Remplir l'installation de chauffage.
 Purger l'installation de chauffage.
 Procéder à un test d'étanchéité selon DIN EN 1264.
