FESTE MESSBLENDE
Die feste Messblende des HydroControl M ermöglicht gleichzeitiges Messen und Einstellen. Das heißt, das Ventil kann aufgrund
des auf dem Messgerät angezeigten Durchflusswertes in Echtzeit eingestellt werden. Die Messblende hat einen eigenen Kv-
Wert, der für Messungen verwendet werden muss. Dieser Mess Kv-Wert unterscheidet sich vom Ventil Kv-Wert und darf nur für
Messungen am Ventil verwendet werden. Für Druckverlustberechnung und Auslegung muss der Ventil Kv-Wert verwendet wer-
den, der im Abschnitt „Auslegung“ ab Seite 6 zu finden ist.
MESS KV-WERTE
DN 15 ULF DN 15 LF DN 15 MF DN 15 DN 20 DN 25 DN 32 DN 40 DN 50
0,29 0,62 1,28 2,74 5,51 10,7 22,8 35,6 54,8
Die Mess Kv-Werte sind im Oventrop OV-DMC 3 Messsystem bereits gespeichert.
AUTOMATISCHE VENTILERKENNUNG
Der Kv-Wert ist abhängig von Hersteller, Modell, Nennweite und Hubposition (=Voreinstellwert). Das OV-DMC 3 enthält Kv-
Werte für alle Oventrop Regulierventile und für alle anderen gängigen Regulierventile. Um die Ermittlung des richtigen Kv-Wer-
tes zu erleichtern und beschleunigen, kann das OV-DMC 3 das Modell, die Nennweite und die Voreinstellung mit Hilfe der
Smartphone Kamera automatisch ermitteln. Diese Funktion ist allerdings auf Oventrop Strangregulierventile beschränkt.
Einbau
Es sollten Beruhigungsstrecken von 3 x DN vor und 2 x
DN hinter dem HydroControl M eingeplant werden.
Das Ventil muss korrekt in Durchflussrichtung installiert
werden. Ein Durchflusspfeil ist auf dem Gehäuse ange-
bracht.
Abmessungen
DN Anschluss
B
[mm]
L1
[mm]
L2
[mm]
H
[mm]
Gewicht
[kg]
15 Rp ½ 109 76 147 131 0,6
20 Rp ¾ 109 84 152 136 0,7
25 Rp 1 109 99 161 147 1,0
32 Rp 1 ¼ 109 119 176 157 1,4
40 Rp 1 ½ 109 127 180 164 1,8
50 Rp 2 109 159 199 184 3,1
3 x DN
2 x DN
Vor
Hinter

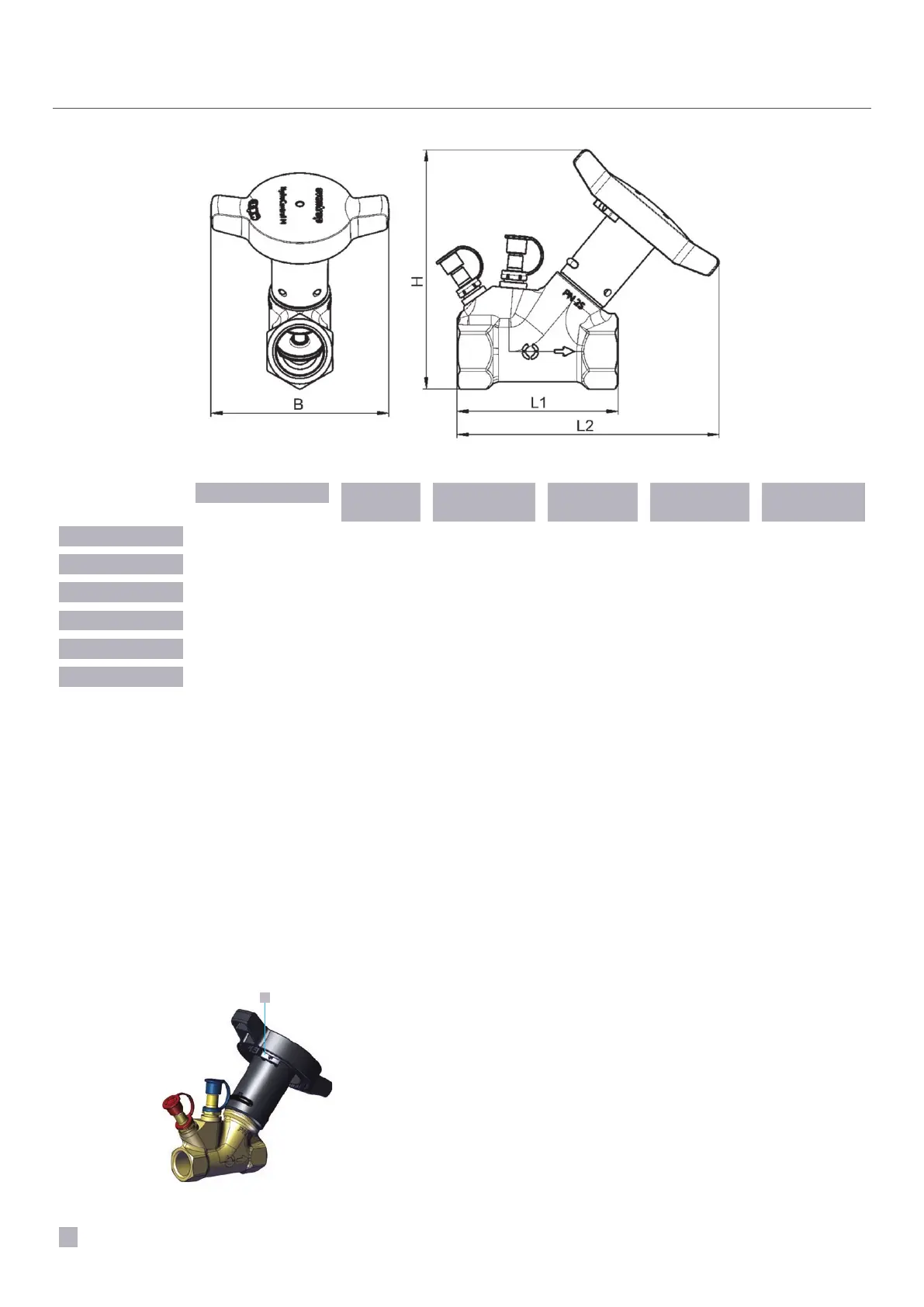

Fig. 2: Dimensiones vista lateral / vista frontal rosca interior
Conexión B
[mm]
L1
[mm]
L2
[mm]
H
[mm]
Peso
[kg]
DN 15
Rp ½     ,
DN 20
Rp ¾     ,
DN 25
Rp      ,
DN 32
Rp  ¼     ,
DN 40
Rp  ½     ,
DN 50
Rp      ,
2.2 Descripción del funcionamiento
Los hilos individuales se ajustan desde la confi guración
predeterminada del volante. La confi guración
predeterminada puede bloquearse con las pinzas situadas
en el interior del volante (véase Fig. 3 en la página 54).
El fl ujo se regula limitando la carrera del obturador,
reduciendo así la abertura entre el obturador y el asiento de
la válvula.
El paso de rosca bajo permite que el ajuste sea más preciso.
La posición de la válvula se indica en la cara del volante en
una escala de 0,0 (cerrado) a 4,85 (totalmente abierto) en
incrementos de 0,05. La función de medición en las válvulas
auxiliares HydroPort, a través de un orifi cio de medición fi jo,
permite medir y ajustar al mismo tiempo.
1
Fig. 3: Posición de la pinza delimitadora
1
Pinza delimitadora
54 1000086521_10242266 000 00
