5.2 Montaje de la línea de impulso
Conecte la válvula reguladora de ramal como válvula
asociada a la válvula reguladora de presión diferencial a
través de la línea de impulsos.
2
3
4
1

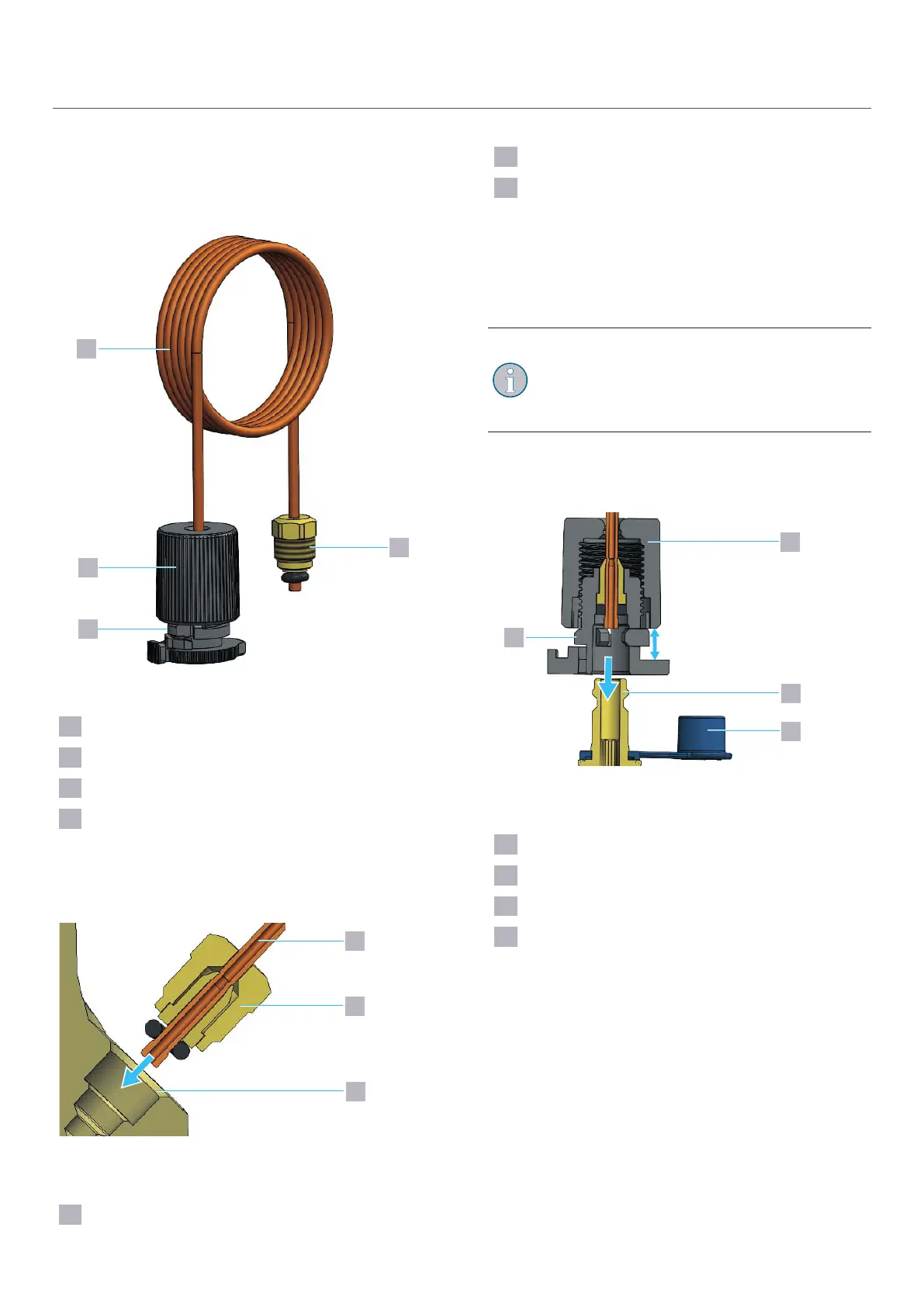

Fig. 4: Diseño de la línea de impulso
1
Anillo de retención
2
Tapa
3
Línea de impulsos
4
Tornillo de fijación
 Conecte la línea de impulsos a la válvula reguladora de
presión diferencial HydroControl D (véase instrucciones
de funcionamiento de la válvula reguladora de ramal ).
1
2
3
Fig. 5: Conexión de la línea de impulsos a la
HydroControl D
1
Línea de impulsos
2
Tornillo de fijación
3
Conexión de la línea de impulsos a la HydroControl
D
 Apriete el tornillo de fijación de la línea de impulsos (SW
12).
 Retire la tapa protectora azul de la válvula HydroPort de
la HydroControl M.
Asegúrese de que el tapa está colocada sobre el
anillo de retención.
Para liberar la línea de impulsos, presione el anillo
de retención para liberar el mecanismo de
enclavamiento de la tapa.
 Empuje la tapa de la línea de impulsos sobre la válvula
HydroPort azul del HydroControl M hasta que encaje el
anillo de retención.
2
1
4
3
Fig. 6: Conexión de la línea de impulsos a la válvula
asociada
1
Anillo de retención
2
Tapa
3
Válvula HydroPort (HydroControl M)
4
Tapa protectora
 Apriete la tapa hasta que se detenga para fijar la línea
de impulsos.
 Abra la válvula HydroPort del HydroControl M con una
llave fija SW14 girándola un cuarto de vuelta.
6. Puesta en marcha
6.1 Llenado, purgado y comprobación
de fugas
 Llene el sistema de calefacción.
 Purgue el sistema de calefacción.
 Realice una prueba de fugas de acuerdo con DIN EN
