5.2 Az impulzuscső szerelése
A nyomáskülönbség-szabályzó szelepet az impulzusvezeték
segítségével kösse össze az együttműködő szeleppel.
2
3
4
1

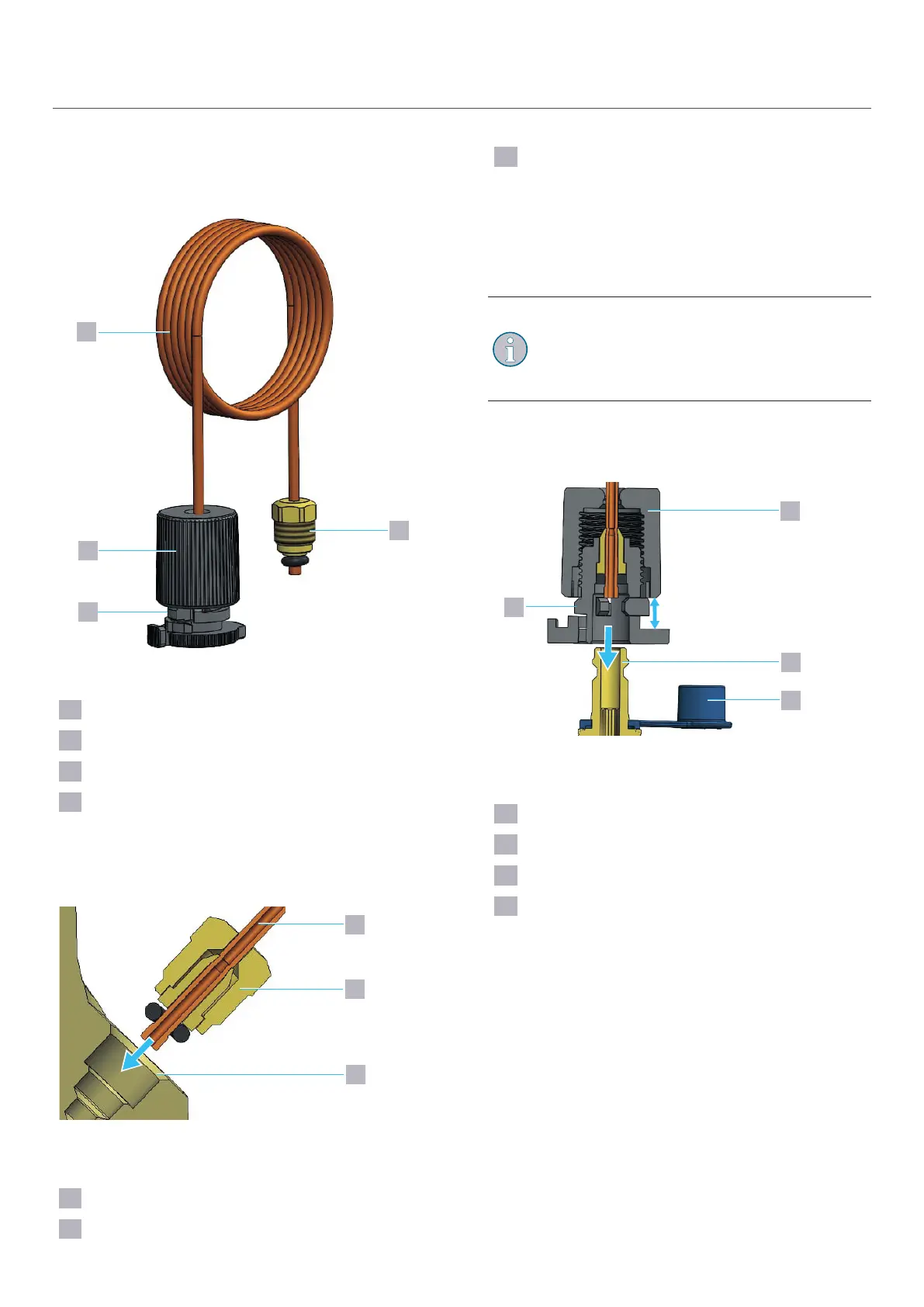

4. Az impulzuscső felépítése
1
Biztosítógyűrű
2
Zárófedél
3
Impulzuscső
4
Rögzítőcsavar
 Csatlakoztassa az impulzusvetzezetéket a HydroControl
D nyomáskülönbség-szabályzó szelepre (ld. a
nyomáskülöbség-szabályzószelep utasítását).
1
2
3
5. Az impulzuscső csatlakoztatása a
HydroControl D-re
1
Impulzuscső
2
Rögzítőcsavar
3
Az impulzuscső csatlakoztatása a HydroControl
D-re
 Húzza meg szorosan az impulzuscső rögzítő csavarját
(kulcsméret: 12).
 Vegye le az együttműködő szelep HydroControl M
szelepének kék védőkupakját.
Ügyeljen arra, hogy a zárókupak a biztosító gyűrű
felett legyen.
Az impulzuscső oldásához nyomja be a biztosító
gyűrűt, hogy a zárókupak beakadását
megszüntesse.
 Tolja az impulzusvezeték zárókupakját a biztosító gyűrű
beakadásáig a HydroControl M kék HydroPort
szelepéig.
2
1
4
3
6. Az impulzusvezeték csatlakoztatása az
együttműködő szelepre
1
Biztosítógyűrű
2
Zárófedél
3
HydroPort szelep (HydroControl M)
4
Védősapka
 A zárósapkát ütközésig csavarozza fel az impulzuscső
rögzítéséhez.
 Nyissa a HydroControl M szelepen a HydroPort szelepet
14-es kulcsméretű villáskulccsal egy negyed
fordulatnyit.
6. Üzembe helyezés
6.1 Feltöltés, légtelenítés és a
tömítettség ellenőrzése
 Töltse fel a fűtőberendezést.
 Légtelenítse a fűtőberendezést.
 Végezze el a DIN EN 1264 szerinti tömítettségi
vizsgálatot.
