HydroControl M
Demontage en verwijderen
6.2 Voorinstelling
Vermijd ventielinstellingen die onder het
aanbevolen instelbereik liggen.
LET OP
Beschadiging van de armatuur door een te groot
drukverschil
Een te groot drukverschil via de ventieleenheid kan
tot geluiden en schade aan de armatuur leiden
!
Gebruik de strengregelklep binnen het
aanbevolen instelbereik.
Bepaal de instelwaarde volgens het debietdiagram in de
bijlage (zie 8 op pagina 123).
Draai aan het handwiel tot de gewenste waarde op de
schaal van de basis- en fijninstelling (zie Afb. 1 op pagina
117 (3) en (4)) te zien is.
6.3 Voorinstelling reproduceren
Als het ventiel zich in een gewenste voorinstelling bevindt,
kunt u deze door middel van de instelschroef in het
handwiel borgen (hiervoor wordt is inbussleutel SW 3 nodig
).
Als het ventiel wordt afgesloten, kunt u het daarna bij
opendraaien tot aan de geborgde positie openen.
6.4 Voorinstelling borgen
De ingestelde waarde kan worden geblokkeerd, zodat ze
niet kan worden aangepast.
Trek de begrenzingsclip uit de parkeerstand onder het
handwiel.
Duw de begrenzingsclip in de blokkeerpositie (zie Afb. 3
op pagina 118).
Om te voorkomen, dat onbevoegde de voorinstelling
wijzigen, kunt u een verzegeling aanbrengen.
Leid de verzegelingsdraad (accessoires art.nr. 1089091)
door het gat van de begrenzingsclip.
6.5 Meet met OV-DMC 3
Via de standaard hulpventielen van de HydroPort kan een
gangbare verschildrukmeter worden aangesloten,
bijvoorbeeld de Oventrop OV-DMC 3. Op basis van de
gemeten verschildruk en de Kv-waarden kan het debiet
worden berekend. Deze berekening wordt ook door de OV-
DMC 3 uitgevoerd, waardoor de doorstroomwaarde meteen
tijdens de meting wordt weergegeven. Als er twee
temperatuursensors worden gebruikt, wordt naast het
debiet ook het vermogen berekend en weergegeven.
De blauwe meetslang van een OV-DMC 3 verschildrukmeter
kan met behulp van een snapsluiting worden aangesloten
op het HydroPort-ventiel van de HydroControl D.
Om te meten is er altijd een partnerventiel met meetfunctie
nodig, d.w.z. een HydroControl V- of HydroControl
M-strengregelklep. De rode meetslang van de OV-DMC 3
wordt op de rode HydroPort-aansluiting van het
partnerventiel aangesloten en in de OV-DMC 3 moet het
overeenkomstige partnerventiel worden geselecteerd.
Datenblatt HydroControl D
Änderungen vorbehalten Alle Rechte vorbehalten DE-03124-106452-DB-V2328TEMP 3
Durchfluss messen
Jedes HydroControl D ist standardmäßig mit einem HydroPort
Hilfsventil ausgestattet. Mit HydroPort lässt sich der blaue Mess-
schlauch eines OV-DMC 3 Differenzdruckmessgerätes einfach
und sicher per Schnappverschluss anschließen. HydroPort Ven-
tile werden durch eine Vierteldrehung geöffnet.
Für die Messung wird aber zwingend ein Partnerventil mit Mess-
funktion benötigt, d.h. ein HydroControl V, HydroControl M oder
HydroCom V Strangregulierventil. Der rote Messschlauch des OV-DMC 3 wird an die-
sem Partnerventil angeschlossen und im OV-DMC 3 ist das jeweilige Partnerventil zu
wählen.
Abmessungen
INNENGEWINDE AUSSENGEWINDE
DN
An-
schluss
L1
[mm]
L2
[mm]
An-
schluss
L1
[mm]
L2
[mm]
B
[mm]
H
[mm]
Gewicht
[kg]
15 Rp ½ 73 131 G ¾ 89 138 109 180
20 Rp ¾ 78 133 G 1 90 140 109 186
25 Rp 1 84.5 138 G 1 ¼ 96 142 109 195
32 Rp 1 ¼ 107 154 G 1 ½ 125 164 109 195
40 Rp 1 ½ 110 155 G 1 ¾ 130 165 109 200
50 Rp 2 126 166 G 2 ⅜ 137 175 109 222

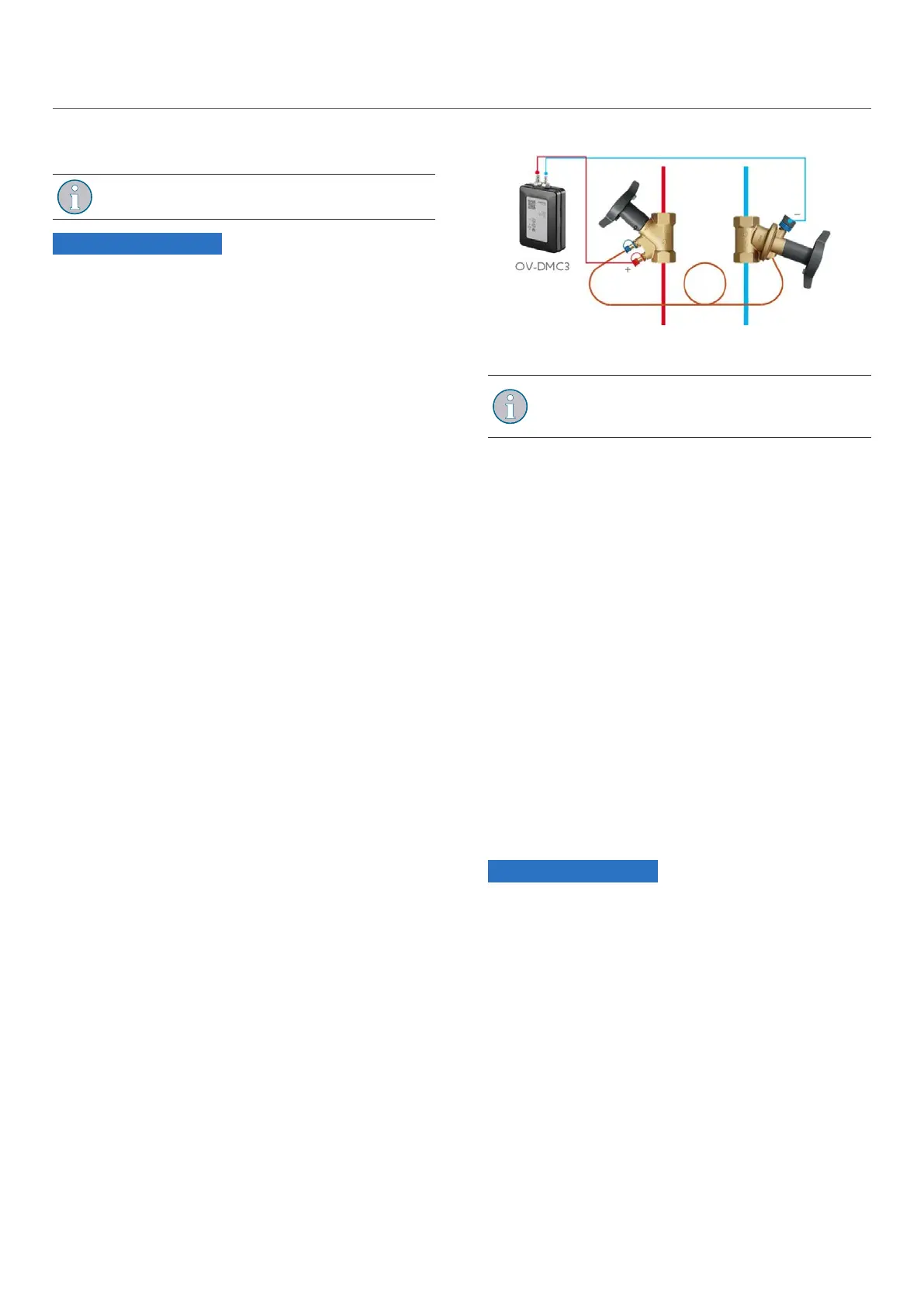

Afb. 7: Aansluitschema OV-DMC3
Gebruik bij een debietmeting de Kv-waarde van
het partnerventiel. De waarde van Oventrop-
ventielen zijn al opgeslagen in de OV-DMC .
Verwijder de blauwe beschermkap van het HydroPort-
ventiel van HydroControl D.
Zet de blauwe slang van de OV-DMC 3 op het
HydroPort-ventiel.
Verwijder de rode beschermkap van het HydroPort-
ventiel van het partnerventiel.
Zet de rode slang op het rode HydroPort-ventiel van het
partnerventiel.
Open beide HydroPort-ventielen met een steeksleutel
SW14 door een kwartslag te draaien.
Voer de meting uit.
Nadat de meting is uitgevoerd, gaat u in de omgekeerde
volgorde te werk om de aansluiting te verwijderen.
7. Demontage en verwijderen
Wanneer het product het einde van zijn levensduur bereikt
of een onherstelbaar defect vertoont, moet het worden
ontmanteld en op een milieuvriendelijke manier worden
verwijderd of moeten de bestanddelen worden gerecycled.
LET OP
Vervuilingsgevaar voor het milieu!
Niet-deskundige afvoer kan tot milieuschade leiden.
!
Voer verpakkingsmateriaal op een
milieuvriendelijke wijze af.
!
Breng onderdelen indien mogelijk naar een
recyclingcentrum.
!
Gooi niet-recyclebare onderdelen in
overeenstemming met de plaatselijke
voorschriften weg.
122 1000086521_10242266 000 00
