HydroControl M
Műszaki leírás
Datenblatt HydroControl M
Änderungen vorbehalten Alle Rechte vorbehalten DE-03123-10658-DB-V2328 4
FESTE MESSBLENDE
Die feste Messblende des HydroControl M ermöglicht gleichzeitiges Messen und Einstellen. Das heißt, das Ventil kann aufgrund
des auf dem Messgerät angezeigten Durchflusswertes in Echtzeit eingestellt werden. Die Messblende hat einen eigenen Kv-
Wert, der für Messungen verwendet werden muss. Dieser Mess Kv-Wert unterscheidet sich vom Ventil Kv-Wert und darf nur für
Messungen am Ventil verwendet werden. Für Druckverlustberechnung und Auslegung muss der Ventil Kv-Wert verwendet wer-
den, der im Abschnitt „Auslegung“ ab Seite 6 zu finden ist.
MESS KV-WERTE
DN 15 ULF DN 15 LF DN 15 MF DN 15 DN 20 DN 25 DN 32 DN 40 DN 50
0,29 0,62 1,28 2,74 5,51 10,7 22,8 35,6 54,8
Die Mess Kv-Werte sind im Oventrop OV-DMC 3 Messsystem bereits gespeichert.
AUTOMATISCHE VENTILERKENNUNG
Der Kv-Wert ist abhängig von Hersteller, Modell, Nennweite und Hubposition (=Voreinstellwert). Das OV-DMC 3 enthält Kv-
Werte für alle Oventrop Regulierventile und für alle anderen gängigen Regulierventile. Um die Ermittlung des richtigen Kv-Wer-
tes zu erleichtern und beschleunigen, kann das OV-DMC 3 das Modell, die Nennweite und die Voreinstellung mit Hilfe der
Smartphone Kamera automatisch ermitteln. Diese Funktion ist allerdings auf Oventrop Strangregulierventile beschränkt.
Einbau
Es sollten Beruhigungsstrecken von 3 x DN vor und 2 x
DN hinter dem HydroControl M eingeplant werden.
Das Ventil muss korrekt in Durchflussrichtung installiert
werden. Ein Durchflusspfeil ist auf dem Gehäuse ange-
bracht.
Abmessungen
DN Anschluss
B
[mm]
L1
[mm]
L2
[mm]
H
[mm]
Gewicht
[kg]
15 Rp ½ 109 76 147 131 0,6
20 Rp ¾ 109 84 152 136 0,7
25 Rp 1 109 99 161 147 1,0
32 Rp 1 ¼ 109 119 176 157 1,4
40 Rp 1 ½ 109 127 180 164 1,8
50 Rp 2 109 159 199 184 3,1
3 x DN
2 x DN
Vor
Hinter

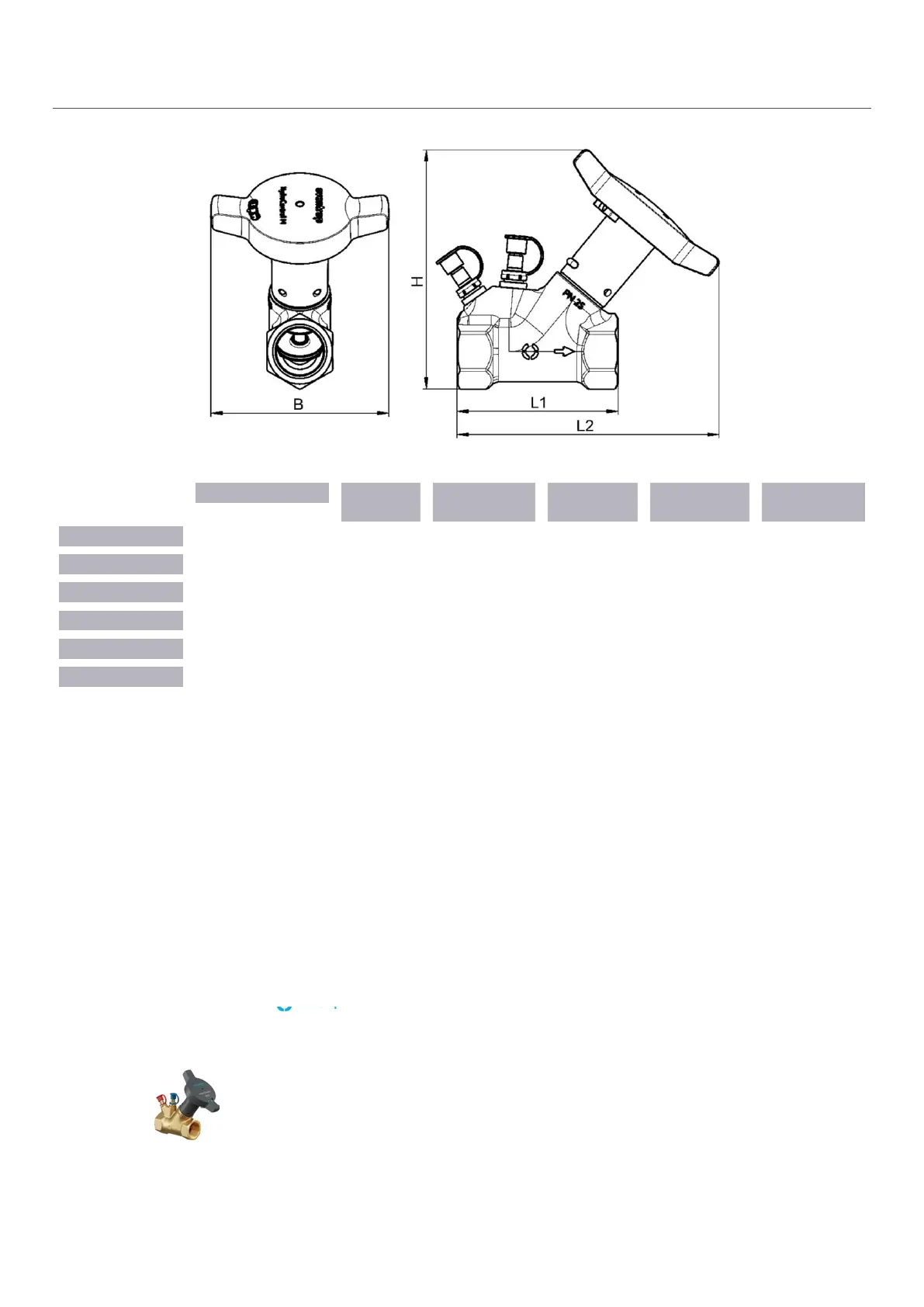

2. Méretek, oldalnézet / belső menet, elölnézet
Csatlakozó B
[mm]
L1
[mm]
L2
[mm]
H
[mm]
Súly
[kg]
DN15
Rp ½ ,
DN20
Rp ¾ ,
DN25
Rp ,
DN32
Rp ¼ ,
DN40
Rp ½ ,
DN50
Rp ,
2.2 A működés leírása
Az egyes vezetékek kiegyenlítése a kézikerékkel történő
előbeállítással valósítható meg. Az előbeállítás blokkolható
a kézikerék belsejében található ütközővel (lásd 3 a 86.
oldalon).
Az átfolyás szabályozása a szelepkúp löketének
korlátozásával és ezáltal a szelepkúp és a szelepülés közötti
nyílás csökkentésével történik.
Az alacsony menettávolság nagyon pontos beállítást tesz
lehetővé.
A szelep helyzetét a kézikerék felületén 0,0 (zárva) és 4,85
(teljesen nyitva) közötti skálán, 0,05-ös lépésekben jelzik. A
HydroPort segédszelepek mérő funkcióinak révén egy fix
mérő szűkítőn keresztül lehetséges az egyidejű mérés és
beállítás.
Änderungen vorbehalten Alle Rechte v orbehalten DE-03123-10658-DB-V2328 1
Datenblatt
HydroControl M
Strangregulierventil für den statischen hydraulischen Abgleich von Rohrnetzen in geschlossenen Heizungs- und Kühlwasseran-
lagen. Es bietet eine Messfunktion über eine feste Messblende was gleichzeitiges Messen und Einstellen ermöglicht.
Das HydroControl M besteht aus einem durchflussoptimierten Schrägsitzgehäuse, einem Ventileinsatz mit doppelter O-Ring
Abdichtung, ergonomisch gestaltetem Handrad, geringer Steigung und ausgefeiltem Kegel, der Messblende sowie zwei Hydro-
Port Hilfsventilen. Alle Bedienelemente sind stirnseitig angeordnet.
Funktionen
Durchflussregulierung mit reproduzierbarer, blockierbarer und plombierbarer Voreinstellung
Absperrung
Anschluss zur Durchflussmessung
Anschluss für Impulsleitung
Entleeren, Füllen und Entlüften des Anlagenteils vor oder hinter dem Ventil
Merkmale
+ Feste Messblende ermöglicht gleichzeitiges Messen und Einstellen
+ Alle Funktionen für einfache Auswahl immer enthalten
+ Neue HydroPort Hilfsventile zum einfachen, schnellen und sicheren Anschluss von Zubehör
3. Határoló ütköző pozíciója
