oventrop HydroControl M - Füllen, Entlüften und Dichtheit Prüfen; 6 Inbetriebnahme; Montage Impulsleitung

HydroControl M
Inbetriebnahme
5.2 Montage Impulsleitung
Verbinden Sie das Strangregulierventil als Partnerventil
über die Impulsleitung mit dem Differenzdruckregelventil.
2
3
4
1

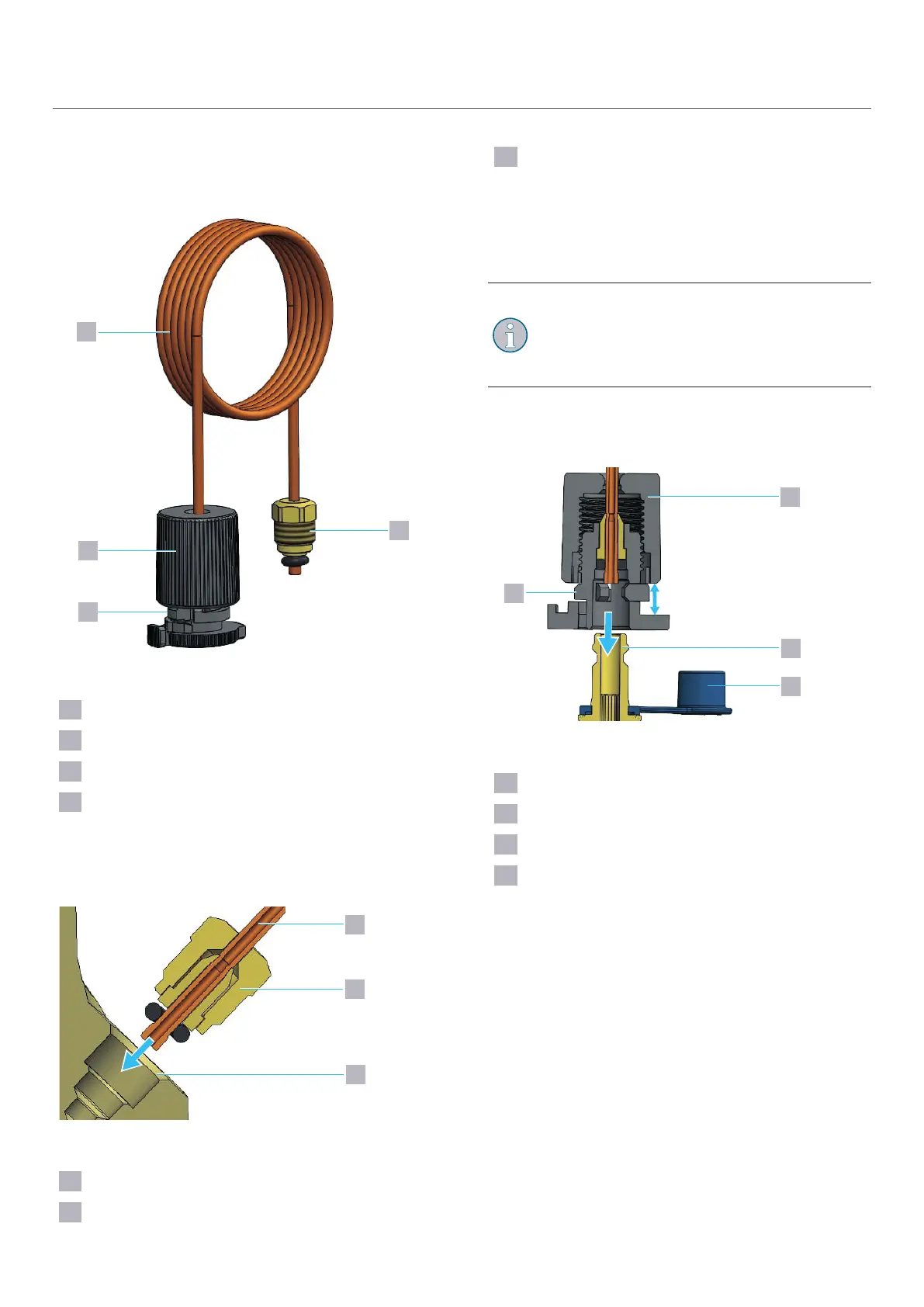

Abb. 4: Aufbau Impulsleitung
1
Sicherungsring
2
Verschlusskappe
3
Impulsleitung
4
Befestigungsschraube
 Schließen Sie die Impulsleitung an das
Differenzdruckregelventil HydroControl D an (siehe
Anleitung Differenzdruckregelventil).
1
2
3
Abb. 5: Anschluss Impulsleitung an HydroControl D
1
Impulsleitung
2
Befestigungsschraube
3
Anschluss Impulsleitung an HydroControl D
 Ziehen Sie die Befestigungsschraube der
Impulsleitung fest (SW 12).
 Nehmen Sie die blaue Schutzkappe vom HydroPort
Ventil des HydroControl M ab.
Achten Sie darauf, dass die Verschlusskappe über
dem Sicherungsring liegen muss.
Zum Lösen der Impulsleitung drücken Sie den
Sicherungsring ein, um die Verrastung der
Verschlusskappe aufzuheben.
 Schieben Sie die Verschlusskappe der Impulsleitung
bis zum Einrasten des Sicherungsringes auf das blaue
HydroPort Ventil des HydroControl M auf.
2
1
4
3
Abb. 6: Anschluss Impulsleitung an Partnerventil
1
Sicherungsring
2
Verschlusskappe
3
HydroPort Ventil (HydroControl M)
4
Schutzkappe
 Drehen Sie die Verschlusskappe bis zum Anschlag fest,
um die Impulsleitung zu fixieren.
 Öffnen Sie das HydroPort Ventil am HydroControl M
mit einem Maulschlüssel SW14 durch eine
Viertelumdrehung.
6. Inbetriebnahme
6.1 Füllen, Entlüften und Dichtheit
prüfen
 Füllen Sie die Heizungsanlage.
 Entlüften Sie die Heizungsanlage.
 Führen Sie eine Dichtheitsprüfung nach DIN EN 1264
durch.
