HydroControl M
Desmontaje y eliminación
1264.
6.2 Configuración predeterminada
No ajuste las válvulas por debajo de los rangos de
ajuste recomendados.
ATENCIÓN
Daños en la válvula debido a una presión
diferencial excesiva
Una presión diferencial excesiva a través de la
unidad de válvula puede causar ruido y daños en los
componentes
!
Utilice la válvula reguladora de ramal
respetando el rango de ajuste recomendado.
Determine el valor de configuración utilizando los
diagramas de flujo del apéndice (véase 8 en la página
59).
Gire el volante hasta que aparezca el valor deseado en
la escala de ajuste básico y fino (véase Fig. 1 en la página
53 (3) y (4)).
6.3 Reproducir la configuración
predeterminada
Cuando la válvula esté en la configuración predeterminada,
puede fijarla mediante el tornillo de ajuste en el volante
(para ello se necesita una llave Allen SW 3).
Si la válvula está bloqueada, puede abrirla hasta la posición
de bloqueo cuando se abra después.
6.4 Guardar la configuración
predeterminada
El valor ajustado se puede guardar para evitar cualquier
reajuste involuntario.
Extraiga la pinza delimitadora de la posición de
estacionamiento debajo del volante.
Empuje la pinza delimitadora a la posición de bloqueo
(véase Fig. 3 en la página 54).
Para evitar que personas no autorizadas modifiquen la
configuración predeterminada, puede colocar un sellado.
Pase el cable de sellado (accesorio n.º art. 1089091) a
través del orificio de la pinza delimitadora.
6.5 Medición con OV-DMC 3
Se puede conectar un dispositivo estándar de medición de
la presión diferencial a través de las válvulas auxiliares
estándar HydroPort, por ejemplo la OV-DMC 3 de Oventrop.
El flujo puede calcularse a partir de la presión diferencial
medida y el valor Kv. Este cálculo también lo realiza el OV-
DMC 3, de modo que el valor del flujo se muestra
directamente durante la medición. Si se utilizan dos
sensores de temperatura, la salida se calcula y se muestra
además del flujo.
La manguera de medición azul de un dispositivo de
medición de presión diferencial OV-DMC 3 puede
conectarse a la válvula HydroPort de la HydroControl D
mediante un cierre a presión.
Para la medición se necesita una válvula asociada con
función de medición, es decir, una válvula reguladora de
ramal HydroControl V o HydroControl M. La manguera de
medición roja del OV-DMC 3 se conecta a la conexión
HydroPort roja de la válvula asociada y la válvula asociada
correspondiente debe seleccionarse en la OV-DMC 3.
Datenblatt HydroControl D
Änderungen vorbehalten Alle Rechte vorbehalten DE-03124-106452-DB-V2328TEMP 3
Durchfluss messen
Jedes HydroControl D ist standardmäßig mit einem HydroPort
Hilfsventil ausgestattet. Mit HydroPort lässt sich der blaue Mess-
schlauch eines OV-DMC 3 Differenzdruckmessgerätes einfach
und sicher per Schnappverschluss anschließen. HydroPort Ven-
tile werden durch eine Vierteldrehung geöffnet.
Für die Messung wird aber zwingend ein Partnerventil mit Mess-
funktion benötigt, d.h. ein HydroControl V, HydroControl M oder
HydroCom V Strangregulierventil. Der rote Messschlauch des OV-DMC 3 wird an die-
sem Partnerventil angeschlossen und im OV-DMC 3 ist das jeweilige Partnerventil zu
wählen.
Abmessungen
INNENGEWINDE AUSSENGEWINDE
DN
An-
schluss
L1
[mm]
L2
[mm]
An-
schluss
L1
[mm]
L2
[mm]
B
[mm]
H
[mm]
Gewicht
[kg]
15 Rp ½ 73 131 G ¾ 89 138 109 180
20 Rp ¾ 78 133 G 1 90 140 109 186
25 Rp 1 84.5 138 G 1 ¼ 96 142 109 195
32 Rp 1 ¼ 107 154 G 1 ½ 125 164 109 195
40 Rp 1 ½ 110 155 G 1 ¾ 130 165 109 200
50 Rp 2 126 166 G 2 ⅜ 137 175 109 222

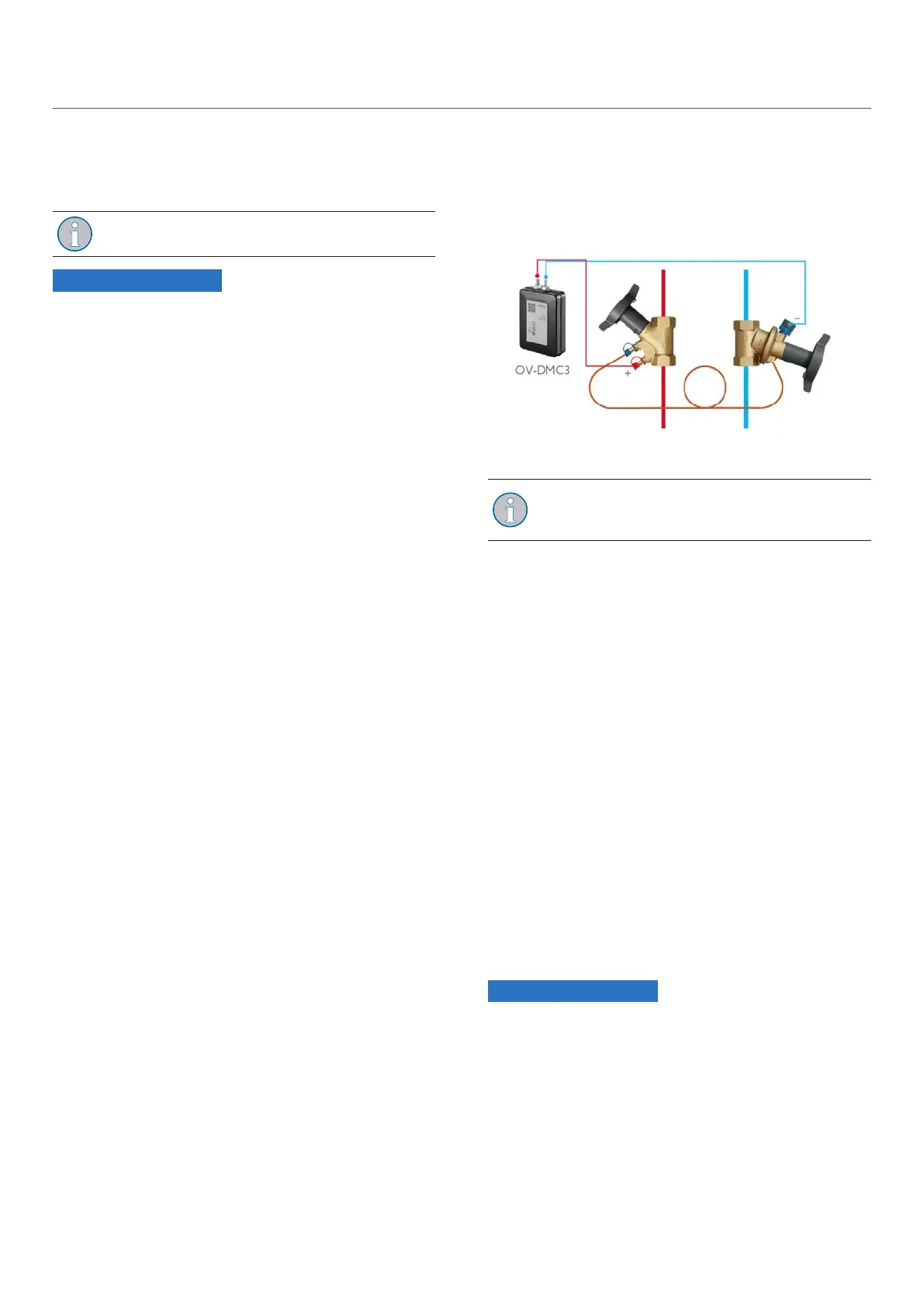

Fig. 7: Diagrama de conexiones OV-DMC33
Utilice el valor Kv de la válvula asociada para medir
el flujo. Los valores de las válvulas Oventrop ya
están almacenados en el OV-DMC .
Retire la tapa protectora azul de la válvula HydroPort de
la HydroControl D.
Coloque la manguera azul del OV-DMC 3 en la válvula
HydroPort.
Retire la tapa protectora roja de la válvula HydroPort de
la válvula asociada.
Coloque la manguera roja en la válvula HydroPort roja
de la válvula asociada.
Abra ambas válvulas HydroPort con una llave de boca
SW14 girándolas un cuarto de vuelta.
Realice la medición.
Una vez finalizada la medición, proceda en orden
inverso para retirar las conexiones.
7. Desmontaje y eliminación
Cuando se alcance el fin de la vida útil del producto o se
produzca un defecto irreparable en el mismo, deberá
desmontarse y desecharse de forma respetuosa con el
medioambiente, es decir, se deberán reciclar los
componentes.
ATENCIÓN
¡Riesgo de contaminación ambiental!
La eliminación inadecuada puede provocar daños en
el medio ambiente.
!
Deseche el material de embalaje de forma
respetuosa con el medio ambiente.
!
Si es posible, recicle los componentes.
!
Deseche los ingredientes no reciclables de
acuerdo con la normativa local.
