HydroControl M
Smontaggio e smaltimento
6.2 Preimpostazione
Evitare le regolazioni della valvola al di sotto
dell'intervallo consigliato.
PRUDENZA!
Prestare attenzione ad eventuali danni ai raccordi
provocati dalla pressione differenziale.
La pressione differenziale troppo elevata nel gruppo
valvole può provocare l'emissione di rumori e danni
ai raccordi.
!
Azionare la valvola di regolazione in dotazione
nell'intervallo di regolazione consigliato.
Stabilire il valore di regolazione in base ai diagrammi
di flusso disponibili nell'appendice (vedere 8 a pagina
107).
Ruotare la manovella fino a rendere visibile il valore
desiderato sulle scale di regolazione di base e di
precisione (vedere Fig. 1 a pagina 101 (3) e (4)).
6.3 Riproduzione della
preimpostazione
Se la valvola si trova in una preimpostazione desiderata, è
possibile eseguirne il bloccaggio con la vite di regolazione
nella manovella (per questa operazione è richiesta una
chiave a brugola SW 3).
Se si chiude la valvola, è possibile aprirla fino a raggiungere
la posizione di sicurezza all'apertura successiva.
6.4 Blocco della preimpostazione
È possibile bloccare il valore impostato per impedire
eventuali modifiche.
Estrarre la clip limitatrice dalla posizione di sosta sotto
alla manovella.
Far scorrere la clip limitatrice nella posizione di blocco
(vedere Fig. 3 a pagina 102).
È possibile applicare un sigillo di piombo per impedire a
persone non autorizzate di modificare la preimpostazione.
Far passare il filo da piombatura (accessori cod. art.
1089091) per il foro della clip limitatrice.
6.5 Misurazione con OV-DMC 3
Utilizzando le valvole ausiliarie HydroPort standard, è
possibile collegare un comune rilevatore della pressione
differenziale disponibile in commercio, come ad esempio
OV-DMC 3 di Oventrop. È possibile calcolare il flusso in base
alla pressione differenziale rilevata e al valore Kv. Anche OV-
DMC 3 esegue questo calcolo in modo da visualizzare il
valore del flusso direttamente durante la misurazione. Se si
utilizzano due sensori termici, viene calcolata e visualizzata
anche la potenza oltre al flusso.
È possibile collegare il tubo flessibile di misurazione blu di
un rilevatore della pressione differenziale OV-DMC 3 alla
valvola HydroPort di HydroControl D attraverso una
chiusura a scatto.
Per la misurazione è tassativamente necessaria una valvola
di supporto con funzione di misurazione, cioè una valvola di
regolazione HydroControl V o HydroControl M. Il tubo
flessibile di misurazione rosso di OV-DMC 3 si collega
all'attacco rosso HydroPort della valvola di supporto ed è
necessario selezionare la valvola di supporto specifica in
OV-DMC 3.
Datenblatt HydroControl D
Änderungen vorbehalten Alle Rechte vorbehalten DE-03124-106452-DB-V2328TEMP 3
Durchfluss messen
Jedes HydroControl D ist standardmäßig mit einem HydroPort
Hilfsventil ausgestattet. Mit HydroPort lässt sich der blaue Mess-
schlauch eines OV-DMC 3 Differenzdruckmessgerätes einfach
und sicher per Schnappverschluss anschließen. HydroPort Ven-
tile werden durch eine Vierteldrehung geöffnet.
Für die Messung wird aber zwingend ein Partnerventil mit Mess-
funktion benötigt, d.h. ein HydroControl V, HydroControl M oder
HydroCom V Strangregulierventil. Der rote Messschlauch des OV-DMC 3 wird an die-
sem Partnerventil angeschlossen und im OV-DMC 3 ist das jeweilige Partnerventil zu
wählen.
Abmessungen
INNENGEWINDE AUSSENGEWINDE
DN
An-
schluss
L1
[mm]
L2
[mm]
An-
schluss
L1
[mm]
L2
[mm]
B
[mm]
H
[mm]
Gewicht
[kg]
15 Rp ½ 73 131 G ¾ 89 138 109 180
20 Rp ¾ 78 133 G 1 90 140 109 186
25 Rp 1 84.5 138 G 1 ¼ 96 142 109 195
32 Rp 1 ¼ 107 154 G 1 ½ 125 164 109 195
40 Rp 1 ½ 110 155 G 1 ¾ 130 165 109 200
50 Rp 2 126 166 G 2 ⅜ 137 175 109 222

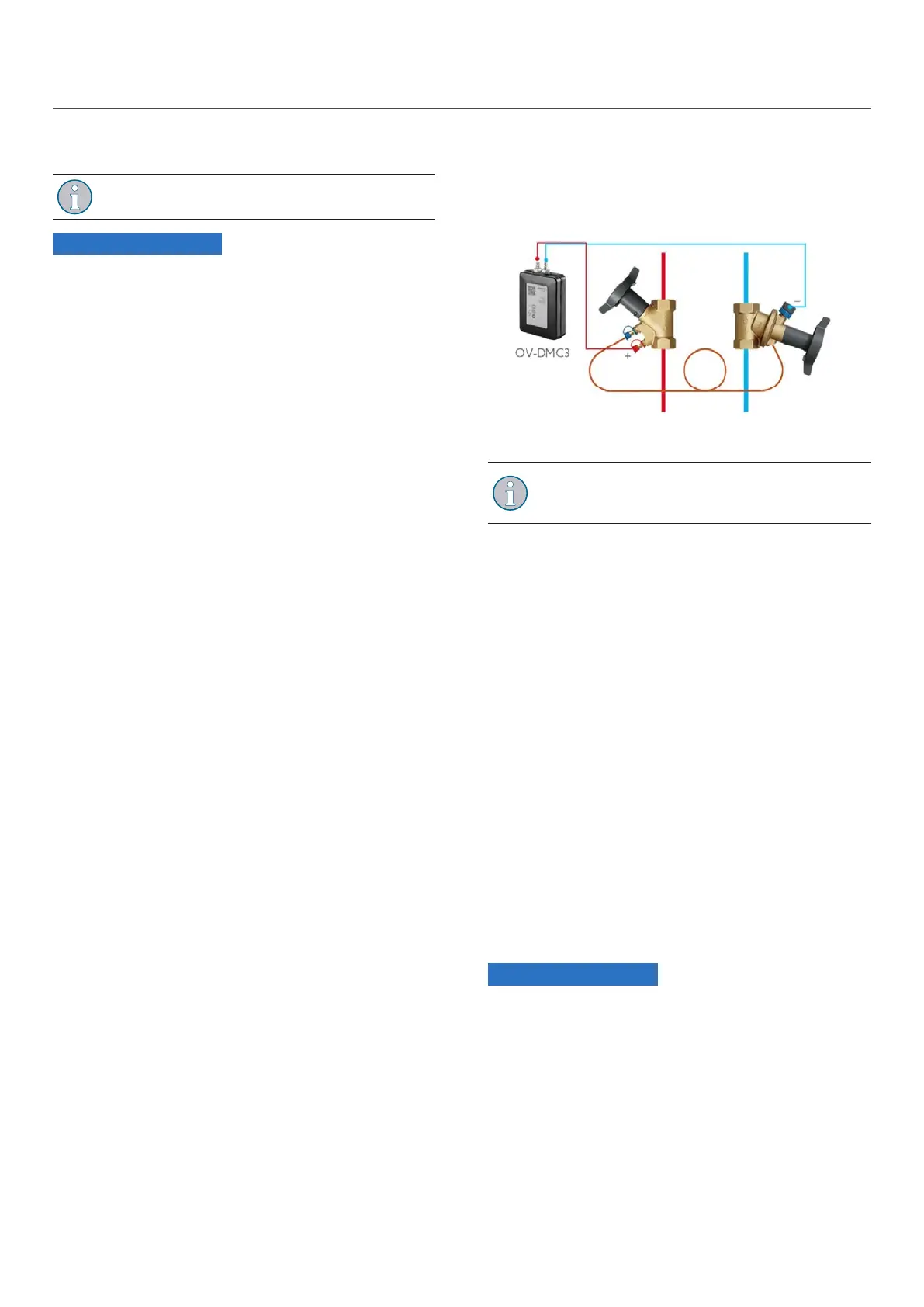

Fig. 7 - Schema di collegamento OV-DMC 3
Utilizzare il valore Kv della valvola di supporto per
la misurazione del flusso. I valori delle valvole
Oventrop sono già archiviati in OV-DMC .
Rimuovere il tappo protettivo blu dalla valvola
HydroPort di HydroControl D.
Disporre il tubo flessibile blu di OV-DMC 3 sulla valvola
HydroPort.
Rimuovere il tappo protettivo rosso dalla valvola
HydroPort della valvola di supporto.
Disporre il tubo flessibile rosso sulla valvola rossa
HydroPort della valvola di supporto.
Aprire entrambe le valvole HydroPort con una chiave
fissa SW14 eseguendo un quarto di rotazione.
Eseguire la misurazione.
Al termine della misurazione, attenersi a questa
procedura in ordine inverso per rimuovere i
collegamenti.
7. Smontaggio e smaltimento
Una volta raggiunta la scadenza della vita utile del prodotto
o in presenza di un guasto irreparabile, è necessario
smontare e smaltire il prodotto in modo ecologico o
riciclare i componenti.
PRUDENZA!
È presente il pericolo d'inquinamento
dell'ambiente.
Lo smaltimento eseguito in modo improprio può
provocare eventuali danni all'ambiente.
!
Smaltire il materiale d'imballaggio nel rispetto
dell'ambiente.
!
Conferire, per quanto possibile, i componenti al
riciclaggio.
!
Smaltire i componenti non riciclabili ai sensi
delle disposizioni locali.
106 1000086521_10242266 000 00
