HydroControl M
Montaż
Cząstki Suche izabezpieczone przed pyłem
Oddziaływania
mechaniczne
Ochrona przed wstrząsami
mechanicznymi
Promieniowanie
Ochrona przed promieniowaniem UV
ibezpośrednim światłem słonecznym
Oddziaływania
chemiczne
Nie przechowywać razem
zrozpuszczalnikami, chemikaliami,
kwasami, paliwami itp.
5. Montaż
5.1 Montaż zaworów równoważących
OSTRZEŻENIE
Niebezpieczeństwo zranienia przez armatury
znajdujące się pod ciśnieniem
Media wydostające się pod ciśnieniem mogą
spowodować obrażenia.
!
Wszelkie prace instalacyjne należy wykonywać
wyłącznie przy zdekompresowanej instalacji.
!
Wprzypadku modernizacji istniejącej instalacji:
Opróżnić instalację lub zamknąć przewody
zasilające sekcję instalacji izdekompresować ją.
!
Należy nosić okulary ochronne.
OSTROŻNIE
Niebezpieczeństwo zranienia przez gorące lub
zimne armatury ipowierzchnie
!
Należy nosić odpowiednią odzież ochronną, aby
uniknąć niezabezpieczonego kontaktu zgorącą
lub zimną armaturą ielementami instalacji.
!
Wrazie potrzeby należy poczekać zpracami, aż
armatura osiągnie wprzybliżeniu temperaturę
otoczenia.
UWAGA
Niebezpieczeństwo wystąpienia szkód
materialnych spowodowanych przez środek
smarowy
Zastosowanie smarów lub olejów może
spowodować zniszczenie uszczelek.
!
Podczas montażu nie należy używać smarów
ani olejów.
!
Wrazie potrzeby wypłukać zsystemu
przewodów cząstki brudu oraz pozostałości
smaru ioleju.
!
Przy wyborze czynnika roboczego należy
kierować się aktualnym stanem techniki.
!
Jeśli czynnik roboczy jest zanieczyszczony,
należy wprzewodzie zasilającym zainstalować
osadnik zanieczyszczeń.
•
Pozycja montażowa jest wzasadzie dowolna.
•
Dla celów konserwacji zalecamy montaż
zaworów odcinających przed iza zaworem lub
sekcją instalacji.

Upewnić się, że produkt iprzewody rurowe są wolne od
zanieczyszczeń.

Zamontować armaturę tak, aby przepływ odbywał się
wkierunku wskazanym przez strzałkę. (Zwrócić uwagę
na oznaczenie na obudowie.)

Upewnić się, że przed armaturą znajduje się prosty
odcinek rury odługości L = 3 x Ø, aza armaturą prosty
odcinek rury oL = 2 x Ø.

Produkt należy zainstalować wsposób wolny od
naprężeń.

Upewnić się, że armatura pozostaje dobrze dostępna.
 Umieścić zawór równoważący wprzewodzie rurowym.
 Przykręcić mocno zawór równoważący.
5.2 Montaż przewodu impulsowego
Przewodem impulsowym połączyć zawór równoważący
jako zawór partnerski zzaworem regulującym różnicę
ciśnień.
2
3
4
1

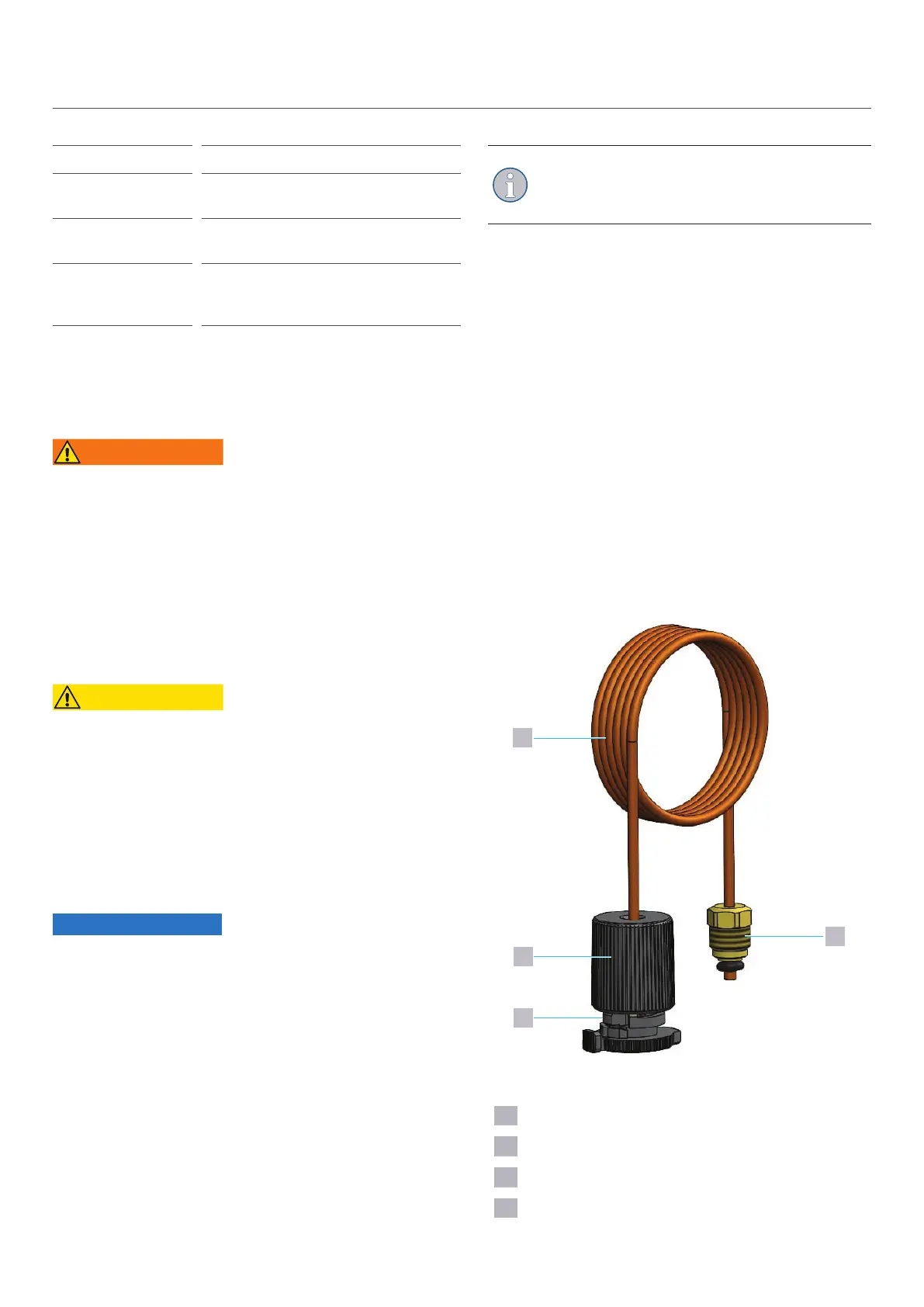

Ryc. 4: Budowa przewodu impulsowego
1
Pierścień zabezpieczający
2
Kołpak gwintowany
3
Przewód impulsowy
4
Śruba mocująca
