HydroControl M
Leszerelés és ártalmatlanítás
6.2 Előbeállítás
Ne állítsa a szelepet az ajánlott beállítási
tartománynál alacsonyabb értékre.
FIGYELEM
A szerelvény károsodása a túl magas
nyomáskülönbség miatt
A szelepegységen fellépő túl nagy
nyomáskülönbség zajképződéséhez és a szerelvény
károsodásához vezethet
!
A vezetékszabályozó szelepet az ajánlott
beállítási tartományban kell üzemeltetni.
A beállítandó értéket az adatlapon található átfolyási
diagramok alapján határozza meg (ld. 8 a 91.
oldalon).
Forgassa a kézikereket, amíg nem látja a kívánt értéket
az alap- és a finombeállítási skálán (lásd 1 a 85.
oldalon (3) és (4)).
6.3 Előbeállítás reprodukálása
Amikor a szelep a kívánt előbeállítási helyzetben van, ezt a
kézi kerék beállítócsavarjával lehet biztosítani (ehhez a SW 3
imbuszkulcs szükséges).
Ha a szelepet le kell zárni, az utána elvégzendő kinyitáskor
azt a biztosított helyzetig lehet nyitni.
6.4 Előbeállítás rögzítése
A beállított értéket elállítás ellen biztosítani lehet.
Húzza ki a határoló ütközőt a kézikerék alatt a parkolási
pozícióból.
Tolja a határoló ütközőt blokkolási pozícióba (ld. 3 a
86. oldalon).
Annak megakadályozására, hogy illetéktelen személyek
megváltoztathassák a beállítási érték korlátozását,
plombálja le.
Vezesse át a plombáló huzalt (1089091 cikkszámú
tartozék) a határoló ütközőn lévő furaton.
6.5 Mérés az OV-DMC 3-mak
A szabványosított HydroPort segédszelepeken keresztül a
kereskedelemben szokásos nyomáskülönbség-mérő
készülék csatlakoztatható, pl. az Oventrop OV-DMC 3. A
mért nyomáskülönbség és a Kv-érték alapján kiszámítható
az átfolyás. Ezt a számítást szintén az OV-DMC 3 végzi, így a
mérésnél közvetlenül az átfolyási értéket jelzi ki. Ha két
hőmérséklet-érzékelőt használnak, az átfolyás mellett a
teljesítményt is kiszámítja és kijelzi.
Egy OV-DMC 3 nyomáskülönbség-mérőkészülék kék
mérőtömlője a HydroControl D HydroPort szelepére
pattintós zárral csatlakoztathatók.
A méréshez kényszerűen egy mérési funkciójú
együttműködő szelep szükséges, azaz egy HydroControl V
vagy HydroControl M vezetékszabályzó szelep. Az OV-DMC
3 piros mérőtömlőjét az együttműködő szelep piros
HydroPort csatlakozására csatlakoztassa, és az OV-DMC3-
ban válassza ki a mindenkori együttműködő szelepet.
Datenblatt HydroControl D
Änderungen vorbehalten Alle Rechte vorbehalten DE-03124-106452-DB-V2328TEMP 3
Durchfluss messen
Jedes HydroControl D ist standardmäßig mit einem HydroPort
Hilfsventil ausgestattet. Mit HydroPort lässt sich der blaue Mess-
schlauch eines OV-DMC 3 Differenzdruckmessgerätes einfach
und sicher per Schnappverschluss anschließen. HydroPort Ven-
tile werden durch eine Vierteldrehung geöffnet.
Für die Messung wird aber zwingend ein Partnerventil mit Mess-
funktion benötigt, d.h. ein HydroControl V, HydroControl M oder
HydroCom V Strangregulierventil. Der rote Messschlauch des OV-DMC 3 wird an die-
sem Partnerventil angeschlossen und im OV-DMC 3 ist das jeweilige Partnerventil zu
wählen.
Abmessungen
INNENGEWINDE AUSSENGEWINDE
DN
An-
schluss
L1
[mm]
L2
[mm]
An-
schluss
L1
[mm]
L2
[mm]
B
[mm]
H
[mm]
Gewicht
[kg]
15 Rp ½ 73 131 G ¾ 89 138 109 180
20 Rp ¾ 78 133 G 1 90 140 109 186
25 Rp 1 84.5 138 G 1 ¼ 96 142 109 195
32 Rp 1 ¼ 107 154 G 1 ½ 125 164 109 195
40 Rp 1 ½ 110 155 G 1 ¾ 130 165 109 200
50 Rp 2 126 166 G 2 ⅜ 137 175 109 222

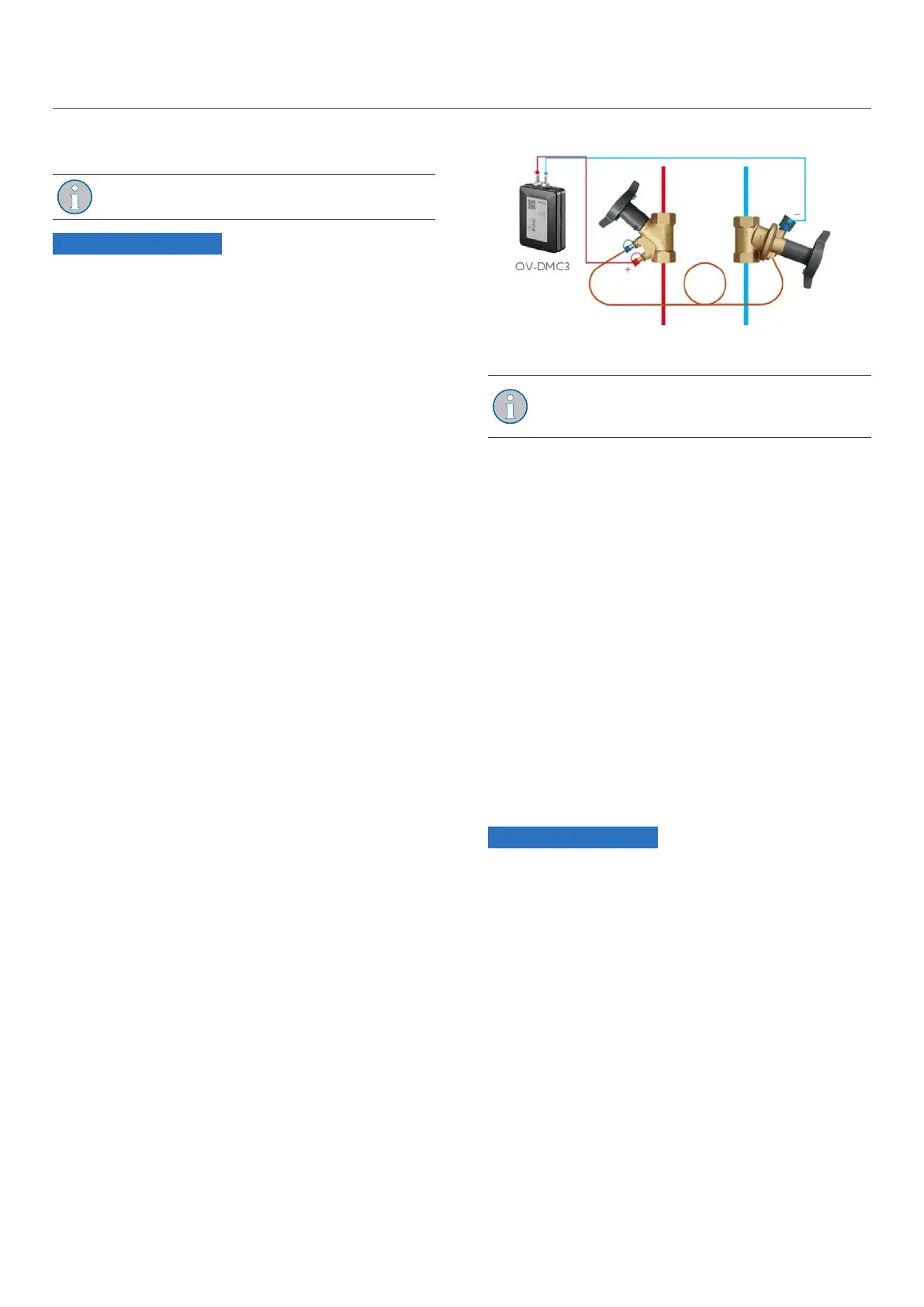

7. Az OV-DMC3 csatlakoztatási sémája
Az átfolyásmérésnél használja az együttműködő
szelep Kv-értékét. Az Overtrop szelepek értékei az
OV-DMC-ban már tárolva vannak.
Vegye le az együttműködő szelep HydroPort
szelepének kék védőkupakját.
Tegye az OV-DMC 3 kék tömlőjét a HydroPort szelepre.
Vegye le az együttműködő szelep HydroPort
szelepének piros védőkupakját.
Tegye fel a piros tömlőt az együttműködő szelep piros
HydroPort szelepére.
Nyissa mindkét HydroPort szelepet 14-es kulcsméretű
villáskulccsal egy negyed fordulatnyit.
Hajtsa végre a mérést.
A mérés befejezése után fordított sorrendben járjon el a
csatlakozások eltávolításához.
7. Leszerelés és ártalmatlanítás
A terméket elhasználódás vagy javíthatatlan hiba esetén
szerelje szét és környezetbarát módon ártalmatlanítsa, ill.
gondoskodjon az alkatrészek újrafelhasználásáról.
FIGYELEM
A környezetszennyezés veszélye!
A nem szakszerű ártalmatlanítás környezeti
károkhoz vezethet.
!
Környezetbarát módon ártalmatlanítsa a
csomagolóanyagokat.
!
Gondoskodjon az alkatrészek maximális
újrahasznosításáról.
!
A nem újrahasznosítható alkatrészeket
ártalmatlanítsa a helyi előírásoknak
megfelelően.
90 1000086521_10242266 000 00
