HydroControl M
Montáž
5. Montáž
5.1 Montáž regulačních ventilů potrubí
VÝSTRAHA
Nebezpeční zranění způsobené armaturami
nacházejícími se pod tlakem!
Pod tlakem vystupující média mohou způsobit
zranění.
!
Instalatérské práce provádějte vždy jen na
odtlakovaném zařízení.
!
Při dovybavení stávajícího zařízení: Vyprázdněte
zařízení nebo uzavřete přívod do úseku systému
a odtlakujte jej.
!
Používejte ochranné brýle.
UPOZORNĚNÍ
Nebezpečí zranění ohorké nebo studené armatury
apovrchy
!
Noste vhodný ochranný oděv, abyste zabránili
nechráněnému kontaktu s horkými nebo
studenými armaturami a částmi zařízení.
!
S pracemi je vhodné vyčkat do doby, než se
armatura přizpůsobí pokojové teplotě.
POZOR
Věcné škody způsobené mazivy!
Použitím tuku a oleje mohou být zničena těsnění.
!
Při montáži nepoužívejte žádné tuky ani oleje.
!
Z potrubního systému vypláchněte případné
nečistoty, tuk a zbytky olejů.
!
Při volbě provozního média sledujte aktuální
vývoj technologie.
!
V případě znečistěného provozního média
použijte v přívodním potrubí lapač nečistot.
•
Montážní poloha je v zásadě libovolná.
•
Pro účely údržby doporučujeme nainstalovat
před a za ventil nebo úsek systému uzavírací
ventily.
Zajistěte, aby výrobek a potrubí nebyly znečistěné.
Armaturu nainstalujte po proudu ve směru šipky. (řiďte
se značením na skříni)
Zajistěte, aby byl před armaturu namontován rovný
kus potrubí o délce D = 3 x Ø a za armaturu rovný kus
potrubí o délce D = 2 x Ø.
Výrobek instalujte bez napětí.
Ujistěte se, že armatura zůstane dobře přístupná.
Do potrubí namontujte regulační ventil potrubí.
Regulační ventil potrubí pevně našroubujte.
5.2 Montáž impulzního vedení
Spojte regulační ventil potrubí jako partnerský ventil
pomocí impulzního vedení s regulačním ventilem
diferenčního tlaku.
2
3
4
1

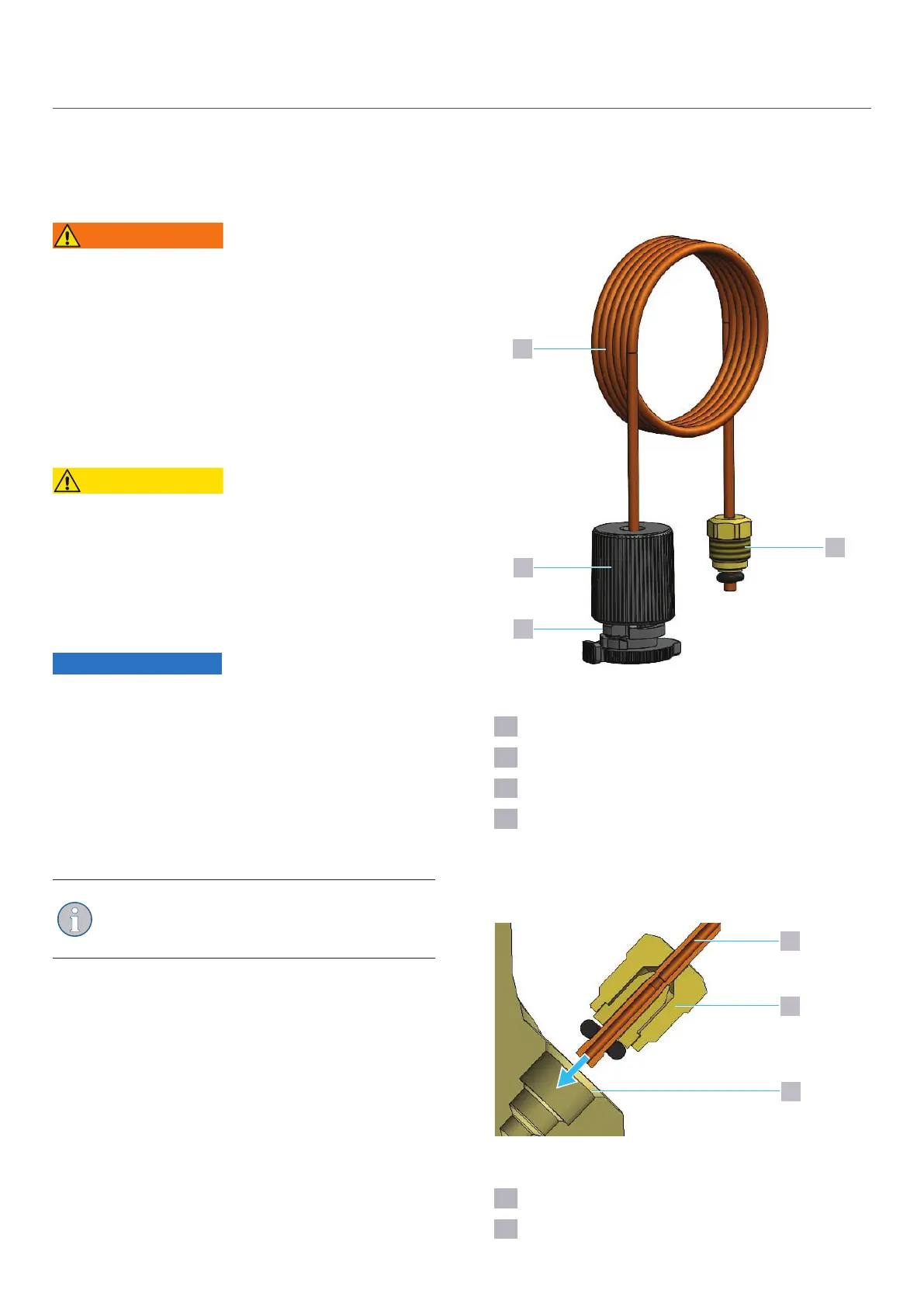

Obr. 4: Montáž impulzního vedení
1
Pojistný kroužek
2
Krytka
3
Impulzní vedení
4
Upevňovací šroub
Připojte impulzní vedení k regulačnímu ventilu
diferenčního tlaku HydroControl D (viz návod
regulačního ventilu diferenčního tlaku).
1
2
3
Obr. 5: Přípojka impulzního vedení k HydroControl D
1
Impulzní vedení
2
Upevňovací šroub
24 1000086521_10242266 000 00
