HydroControl M
Włączenie do eksploatacji
Podłączyć przewód impulsowy do zaworu regulującego
różnicę ciśnień HydroControl D (patrz instrukcja zaworu
regulującego różnicę ciśnień).
1
2
3

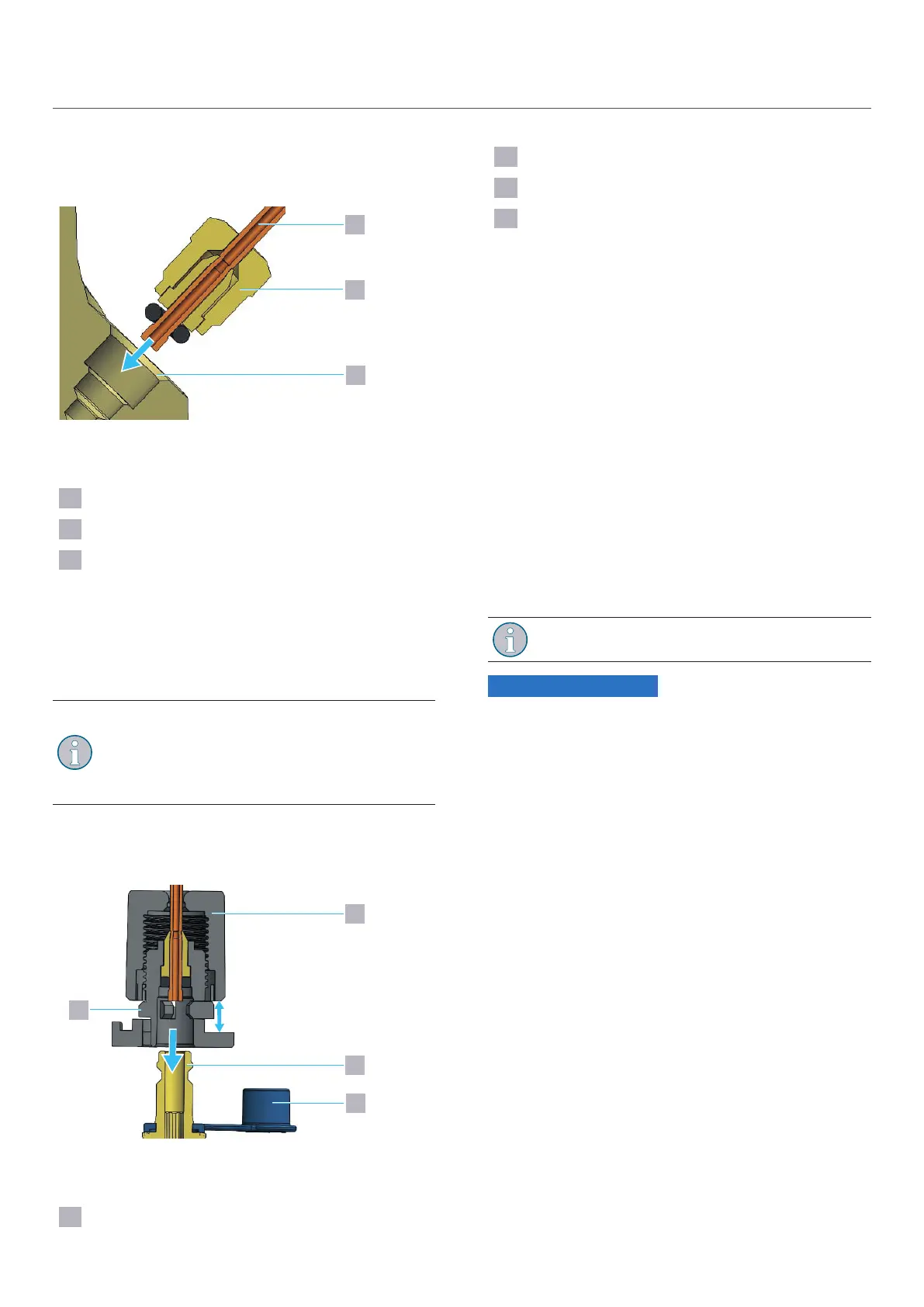

Ryc. 5: Podłączenie przewodu impulsowego do
HydroControl D
1
Przewód impulsowy
2
Śruba mocująca
3
Podłączenie przewodu impulsowego do
HydroControl D
Mocno dokręcić śrubę mocującą przewodu
impulsowego (RK 12).
Zdjąć niebieski kołpak ochronny zzaworu HydroPort
zaworu HydroControl M.
Zwrócić uwagę na to, że kołpak zamykający musi
znajdować się nad pierścieniem zabezpieczającym.
Wcelu odłączenia przewodu impulsowego
wcisnąć pierścień zabezpieczający, aby zwolnić
zatrzask kołpaka zamykającego.
Wsunąć kołpak zamykający przewodu impulsowego na
niebieski zawór HydroPort zaworu HydroControl M aż
do zatrzaśnięcia pierścienia zabezpieczającego.
2
1
4
3
Ryc. 6: Podłączenie przewodu impulsowego do zaworu
partnerskiego
1
Pierścień zabezpieczający
2
Kołpak gwintowany
3
Zawór HydroPort (HydroControl M)
4
Kołpak ochronny
Mocno dokręcić kołpak zamykający do oporu, aby
unieruchomić przewód impulsowy.
Otworzyć zawór HydroPort na zaworze HydroControl M
ojedną czwartą obrotu, używając klucza szczękowego
RK14.
6. Włączenie do eksploatacji
6.1 Napełnić, odpowietrzyć isprawdzić
szczelność
Napełnić instalację grzewczą.
Odpowietrzyć instalację grzewczą.
Przeprowadzić próbę szczelności zgodnie znormą DIN
EN 1264.
6.2 Nastawa wstępna
Należy unikać nastawiania zaworu poniżej
zalecanego zakresu nastawy.
UWAGA
Niebezpieczeństwo uszkodzenia armatury na
skutek zbyt dużej różnicy ciśnień
Nadmierna różnica ciśnień wzespole zaworu może
powodować hałas iuszkodzenia zaworu
!
Zawór równoważący należy eksploatow
wzalecanym zakresie nastawy.
Ustalić wartość nastawy woparciu owykresy przepływu
znajdujące się wzałączniku (patrz 8 na stronie 139).
Obrócić pokrętło, aż na podstawowej iprecyzyjnej skali
nastawczej widoczna będzie żądana wartość (patrz Ryc.
1 na stronie 133 (3) i(4)).
6.3 Powtórzenie nastawy wstępnej
Jeśli zawór znajduje się wżądanej nastawie wstępnej,
można go zabezpieczyć za pomocą śruby nastawczej
wpokrętle (potrzebny do tego jest klucz imbusowy RK 3).
Jeśli zawór jest odcięty, podczas następnego otwierania
można otworzyć aż do zabezpieczonej pozycji.
6.4 Zabezpieczenie nastawy wstępnej
Nastawioną wartość można zabezpieczyć przed
przestawieniem.
Wyciągnąć klips ograniczający zpozycji spoczynkowej
pod pokrętłem.
Wsunąć klips ograniczający na pozycję zablokowania
(patrz Ryc. 3 na stronie 134).
Aby zapobiec zmianie nastawy wstępnej przez osoby
1371000086521_10242266 000 00
