HydroControl M
附件和备件
2�2 功能描述
通过手轮上的预设置来平衡各个管路。预设置可以通过手轮内
部的夹子锁定（参见图3，第199页）。
通过限制阀锥的行程并由此减小阀锥与阀座之间的开口来调节
流量。
微小的螺距实现了非常精密的调节。
在手轮正面的刻度尺上显示阀门位置，显示范围为0.0（已关
闭）到4.85（已打开），分度值为0.05。由于HydroPort
辅助阀具有测量功能，通过固定测量孔板，可以同时进行测量
和调节。
1

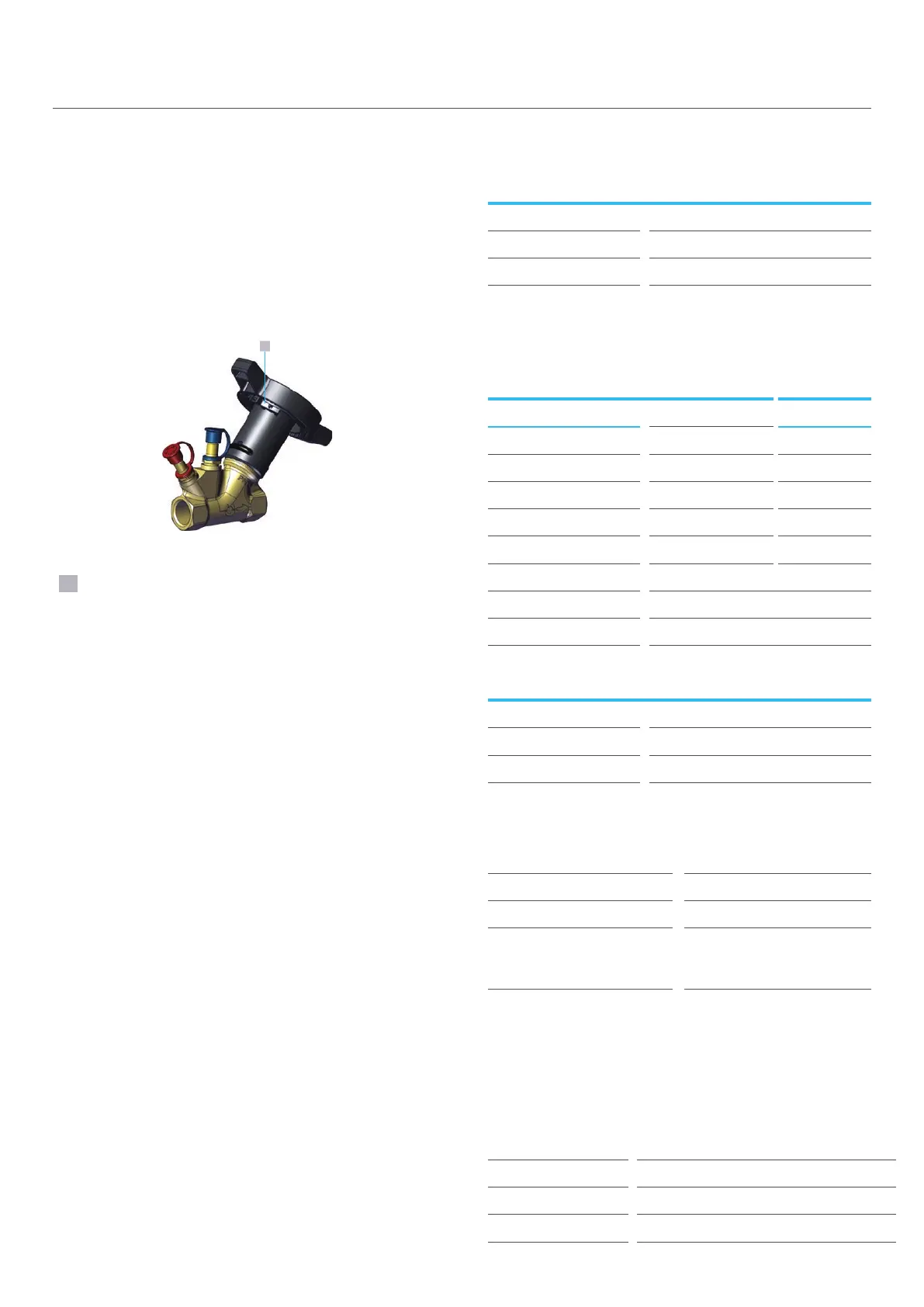

图3： 限位夹位置
1
限位夹
要求的预设值参见流量图。
预设置可被铅封和锁定。
静态平衡阀既可在出水口处使用，也可在回水口处使用。静态
平衡阀可作为压差调节阀的配合阀使用（详细信息参见压差调
节阀的操作指南）。
针对例如含有水-乙二醇混合液的冷却设备，要根据指定的图
表值考虑修正因数。
2�2�1 辅助阀HydroPort
每个HydroControlM都标配有两个HydroPort辅助阀。
HydroPort可通过弹簧锁轻松、可靠地连接附件。通过短程旋
转打开HydroPort阀门。减压时只需转动四分之一圈(SW
14)，排空和灌注时需转动至挡块位置。
测量流量时还可以连接OV-DMC3测量计算机。OV-DMC3测
量计算机的测量软管可以直接连接在HydroPort上。
2�2�2 固定测量孔板
HydroControlM的固定测量孔板可同时进行测量和调节。这
意味着可以根据测量仪器上显示的流量值实时调节阀。测量孔
板有自己的Kv值，测量时必须使用该值。该测量Kv值与阀
门Kv值不同，只能用于阀的测量。对于压力损失的计算和设
计，必须使用阀门Kv值（参见8.1，第203页）。
测量Kv值已存储在OventropOV-DMC3测量系统中。
2�2�3 阀门自动检测
Kv值取决于制造商、型号、标称宽度和冲程位置（=预设
值）。OV-DMC3包含所有Oventrop调节阀和所有其他常用
调节阀的Kv值。为了更方便快捷地确定正确的Kv值，OV-
DMC3可以借助智能手机摄像头自动确定型号、标称宽度和预
设值。不过，此功能仅限于Oventrop静态平衡阀。
2�3 技术参数
常规
最高运行温度ts 150°C
最低运行温度ts -20°C
最高运行压力ps 25bar(PN25)
介质
热水和冷却水，依据VDI2035
或奥地利标准5195
乙二醇比例最高50%的水/乙二
醇混合液
Kv值/测量Kv值
标称宽度 Kv值 测量Kv值
DN15ULF 0�19 0�29
DN15LF 0�4 0�62
DN15MF 0�9 1�28
DN15 2�2 2�74
DN20 4�3 5�51
DN25 8�6 10�7
DN32 15�9 22�8
DN40 23�4 35�6
DN50 35�0 54�8
材料
外壳 防脱锌黄铜
密封垫 EPDM，PTFE
手轮 塑料
3� 附件和备件
名称 产品编号
适配器 1069601
铅封组件 1089091
绝缘壳 1069610；1069611
；1069612；1069613
；1069614；1069615
备用上部 1069020；1069021
；1069022；1069023
；1069024；1069025
4� 运输和存储
请使用原始包装运输产品。
请在以下条件下存储产品：
温度范围 -20°C至+55°C
相对空气湿度 最高95%，不冷凝
颗粒 干燥、防尘
