HydroControl M
调试
2 拧紧脉冲管道的紧固螺栓(SW12)。
3 取下HydroControlM的HydroPort阀上的蓝色保护帽。
注意密封盖必须位于卡圈上方。
要松开脉冲管道时，按压卡圈以松开密封盖的锁扣。
4 将脉冲管道的密封盖推到HydroControlM的蓝色
HydroPort阀上，直到卡圈啮合。
2
1
4
3

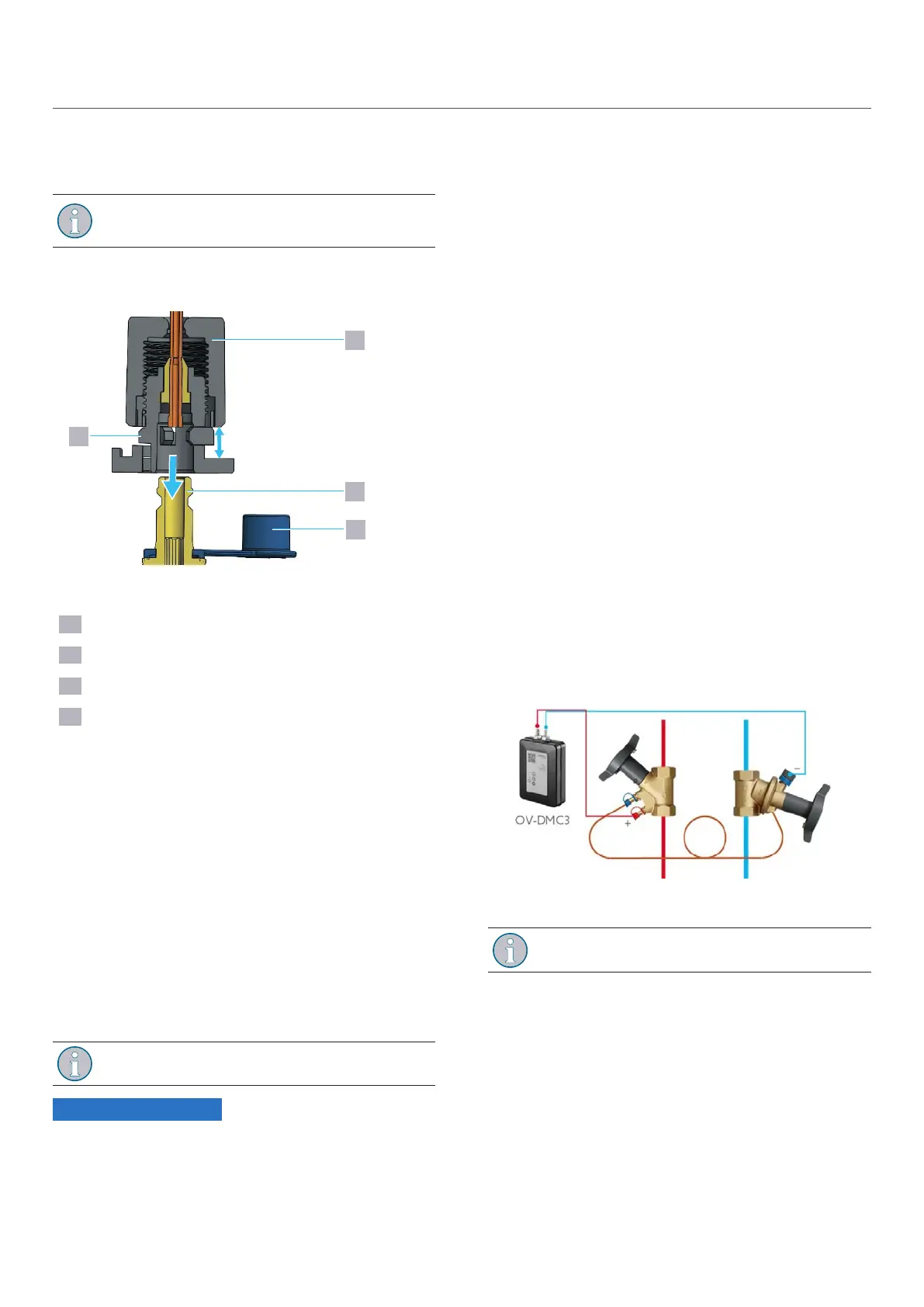

图6： 连接脉冲管道到配合阀
1
卡圈
2
密封盖
3
HydroPort阀(HydroControlM)
4
保护帽
5 将密封盖拧紧至挡块位置，以固定脉冲管道。
6 用开口扳手SW14打开HydroControlM上的HydroPort
阀，转动四分之一圈。
6� 调试
6�1 检查注水、排气和密封性
1 为供暖设备注水。
2 为供暖设备排气。
3 根据DINEN1264进行密封性检测。
6�2 预设置
请避免阀设置低于推荐的设置范围。
注意
因压差过高损坏阀门
阀组上过高的压差可能导致形成噪音、阀门损坏
!
请在推荐的设置范围内运行静态平衡阀。
1 请根据附录中的流量图确定设置值（参见8，第203
页）。
2 转动手轮，直至在基本和精密调节刻度尺（参见图1，第
198页(3)和(4)）上看见所需数值。
6�3 再现预设置
如果阀门处于所需的预设置处，可通过手轮中的调节螺栓加以
锁定（为此需要一个内六角扳手SW3）。
如果阀门处于截止状态，在之后打开时可将其打开至锁定位
置。
6�4 锁定预设置
设定值可以锁定以防止调整。
1 将限位夹从手轮下方的暂停位置拉出。
2 将限位夹推入锁定位置（参见图3，第199页）。
为了防止未获授权者修改预设置，可以设立一个铅封。
1 将铅封铅丝（附件货号1089091）插到限位夹的钻孔中。
6�5 使用OV-DMC3测量
可通过标准的HydroPort辅助阀连接通用的压差测量仪，例
如OventropOV-DMC3。根据测得的压差和Kv值，可以计算
出流量。计算也由OV-DMC3完成，因此在测量过程中可直接
显示流量值。当使用两个温度传感器时，除了流量外，还会计
算和显示功率。
OV-DMC3压差测量仪的蓝色测量软管可以通过卡锁连接到
HydroControlD的HydroPort阀上。
测量时必须配备一个具有测量功能的配合阀，即一个
HydroControlV或HydroControlM静态平衡阀。OV-DMC3
的红色测量软管与配合阀的红色HydroPort接口相连，并在
OV-DMC3中选择相应的配合阀。
Datenblatt HydroControl D
Änderungen vorbehalten Alle Rechte vorbehalten DE-03124-106452-DB-V2328TEMP 3
Durchfluss messen
Jedes HydroControl D ist standardmäßig mit einem HydroPort
Hilfsventil ausgestattet. Mit HydroPort lässt sich der blaue Mess-
schlauch eines OV-DMC 3 Differenzdruckmessgerätes einfach
und sicher per Schnappverschluss anschließen. HydroPort Ven-
tile werden durch eine Vierteldrehung geöffnet.
Für die Messung wird aber zwingend ein Partnerventil mit Mess-
funktion benötigt, d.h. ein HydroControl V, HydroControl M oder
HydroCom V Strangregulierventil. Der rote Messschlauch des OV-DMC 3 wird an die-
sem Partnerventil angeschlossen und im OV-DMC 3 ist das jeweilige Partnerventil zu
wählen.
Abmessungen
INNENGEWINDE AUSSENGEWINDE
DN
An-
schluss
L1
[mm]
L2
[mm]
An-
schluss
L1
[mm]
L2
[mm]
B
[mm]
H
[mm]
Gewicht
[kg]
15 Rp ½ 73 131 G ¾ 89 138 109 180
20 Rp ¾ 78 133 G 1 90 140 109 186
25 Rp 1 84.5 138 G 1 ¼ 96 142 109 195
32 Rp 1 ¼ 107 154 G 1 ½ 125 164 109 195
40 Rp 1 ½ 110 155 G 1 ¾ 130 165 109 200
50 Rp 2 126 166 G 2 ⅜ 137 175 109 222
图7： 连接图OV-DMC3
使用配合阀的Kv值进行流量测量。Oventrop阀的
值已存储在OV-DMC3中。
1 取下HydroControlD的HydroPort阀上的蓝色保护帽。
2 将OV-DMC3的蓝色软管装到HydroPort阀上。
3 从配合阀的HydroPort阀上取下红色保护帽。
4 将红色软管装到配合阀的红色HydroPort阀上。
5 用开口扳手SW14打开两个HydroPort阀，转动四分之一
圈。
6 进行测量。
7 完成测量后，以相反的顺序拆除连接。
